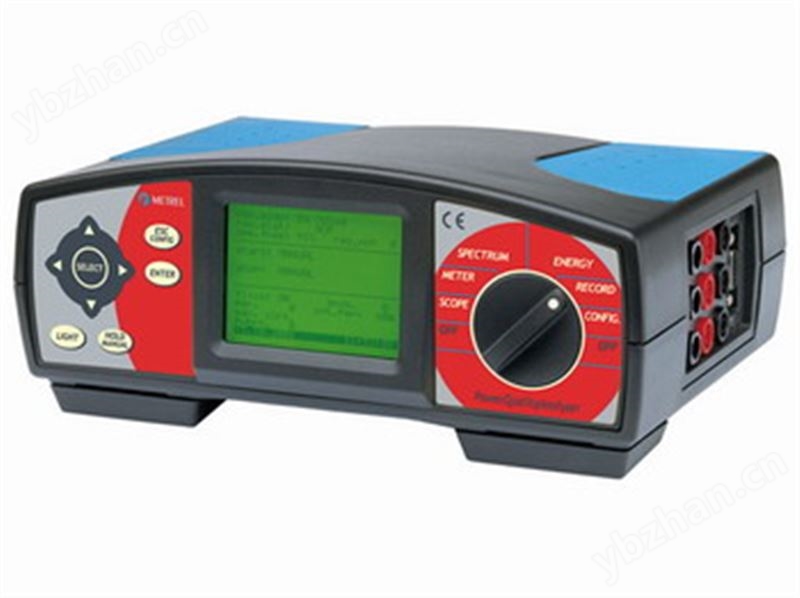

MI2192电力质量谐波分析仪

MI2192电力质量谐波分析仪产品详情

MI2092功率谐波分析仪/ MI2192电力质量分析仪/ MI2292电力质量分析仪

MODEL MI2092/MI2192/MI2292

功率谐波分析仪和电力质量分析仪均具有的功能

显示三相电压、电流波形及数值
准确的能量测量
有功功率和无功功率
导入和导出
感性和容性
用于总计、小计和最后积分的单独寄存器
高达63次分量的电压和电流谐波分析
真正实时工作方式可捕获异常现象、电压中断和电源断开，2Mb存储器可记录数个月的数据

专用 SW 工具，仅 MI2192 ， MI2292 电力质量分析仪具有功能。

使用专用工具可进行详细的、基于时域的信号分析。这些工具是一种功能强大的现代化故障排除工具，用于解决配电系统中出现的各种问题。用户可以在三种模式中进行选择，这三种模式在采样速度、触发形式和记录时间上有所不同：

波形

记录电压和电流,128个采样点/周期。

也计算被记录物理量的半周期有效值，并在此模式中显示。适合以下应用:

测量开关过程
定位噪声和干扰源
定义干扰类型
定位额外的谐波源

可通过波形分析解决的典型问题：

电容器组转换
变压器过热
UPS 问题
开关电源故障，等等

信号快速记录

记录半周期电压和电流有效值。

建议在记录长度很关键而信号细节并不重要的情况下进行。 适合以下应用：

观察起动和起动浪涌电流事件电话:
定位阻抗问题
长时间分析不稳定电源

可以用快速记录分析解决的典型问题：

大型电机过高的起动电流
不合规格的熔断器和装置布线
电源电压太弱，等等

瞬变电压 具有仪器可提供的采样速度的记录模式。在此模式下可以达到 50 kHz 的瞬变电压检测能力。适合的应用：

监测大气放电电话:
分析开关问题
详细分析高频噪声和陷波。电话:
可以用瞬变电压分析解决的典型问题：频率噪声

技术参数功能表一：电话:

交流电压电话:		电表功能 — 各种电参数测量
三相交流电压输入3个差动输入 L1-N1、L2-N2和L3 - N3）电话:		取决于输入连接和测量选项电话:
输入电压范围：	10-550VrmsL-N, 900 Vrms L-L 600VrmsL-N（过载时间 10 s）	测量值：电话: 计算值：	电压(U)，电流 (I)，cosφ（U和I之间）有功功率(P)，视在功率 (S)，无功功率 (Q)，功率因数（PF），线间电压的功率因数
可选电压输入范围：	10-750VrmsL-N,1000Vrms L-L 800 VrmsL-N（过载时间10 s）
分辨率：	0.1 V电话:	完整三相系统测量：电话:
准确度：	读数的 ±0.5%± 2 字	计算值：	有功功率 (Pt)，视在功率 (St)，无功功率 (Qt)，功率因数 (Pft)，中线电流 (In)；
波峰因数：	1.4电话:	P、Q 和 S 的基本准确度：	读数的 ±1 %
频率范围：	43-68 Hz 基波	P、Q 和 S 的分辨率：	显示值的 0.01
交流电流		频谱分析功能 — 谐波测量
可与带有电压输出的电流互感器连接，三相		本仪器可计算模拟/数字转换器所采集信号的谐波
输入电流（电压范围）：	0.02-1Vrms（从0.02xIn至In）输入	频谱分析长度（记录间隔）：	160 ms（8周期）
分辨率：	0.3 mV（0.3 A，1000 A / 1 V）	频谱计算范围：	直流至 63 次
准确度：读数的 ±0.5 %±6 字，外加电流互感器准确度		频谱显示范围：	直流至 25 次
波峰因数：	2.5	所选谐波的显示项目：谐波级次、相对和值
允许负载：	150 % I_n （正弦电流）	范围	误差极限	分辨率
输入电压：	1 V_rms电话:	I_range U_range	THD 总谐波 HD 谐波	在LCD 和PC上
电话:		电话:	失真失真
		2-100 %	0.2 % x U_r/U (I_r/I )	0.1 %
相角		电能表功能-能量计量
考虑使用过的电流互感器的相角数据。		由计算出的功率的积分而得到的显示的量为：
		- 累积值（总计）；
		- 部分累积（可按用户要求复位）（SUBTOTAL）；
		- 与上一个积分时间段有关的值 (LAST IP)。
示波器功能
显示选项	成对波形 L1：U1 和 I1 L2：U2 和 I2 L3：U3 和 I3） U1, 2, 3, 和 I1, 2, 3	有功能量 (EP)，电容性能量 (EQC)，电感性能量 (EQI)
		基本准确度：	读数的 ±1 %
量程变换	自动/手动	分辨率：	显示值的 0.1

技术参数功能表二：电话:

电话:		一般技术参数
记录仪功能		显示屏：带 LED 背光的图形液晶显示器分辨率为160 x 116 点
积分周期：	1---900 s	非易失性存储器：2048 Kb SRAM，电池供电。
选择的信号：	最多64个	数字式硬件技术参数： 14 位A/D，每周期每通道可采集128点
统计值：	200份/周期 (0.1 ms)	数字式硬件技术参数： 14 位A/D，每周期每通道可采集128点
电压异常：基于半周期、起动、持续时间和电压		输出
EN 50160 分析模式功能		通信类型：	RS 232 串行接口，光隔离
电压突降、上升、瞬跌和中断分辨率 10 ms，无间隙		波特率：	2400-57600 波特。
电压不对称性、电压有效值和频率		连接器：	9 针 D 型。
谐波：	高达 43 次分量	通信电缆：	标准型
闪变 Plt、Pst：	无间隙	电源
电压闪变测量功能		工作范围：	230 V AC+10% -20 %， 45-65 Hz，8 VA
该仪器可按照 IEC 61000-4-15 计算闪变		可选：	115 V AC+10% -20%， 45-65 Hz，8 VA
波形记录功能		直流电源：	内置式 4 x 1.2 V NiCd或 NiMh 可充电 IEC LR14 电池，可提供最多 5 个小时的工作时间。
采样率：	128点/周期	充电器：	内置式电池充电器，充电时间大约为 10 小时
触发：	水平，手动，计时器	充电器：	内置式电池充电器，充电时间大约为 10 小时
缓冲器：	至少 10 个周期的预处理和后处理，可记录多达 7812 个周期	一般参数
通道：	3 x U，3 X I，U 线路，最小/和有效值，平均值Pf，cosΦ，波峰因数，THD，U，I，频率	温度范围：	- 20℃ 至 + 60℃
谐波/方向：幅度/正/负电话:		湿度：	85 % 相对湿度（0 至 40℃）
谐波/方向：幅度/正/负电话:		污染级别：	2
快速记录功能		绝缘等级：	II – 双绝缘
采样率：电话:	128 点/周期，最小值，值，平均值，每半个周期的记录值	过电压类别：	电压输入： III 类 600 V 可选择 IV 类 600 V 交流电源 III 类 300 V
触发：	水平，手动、计时器	防护等级：	IP 44（根据需要可以为 IP 54）
缓冲器：	预处理/后处理，长达 166 分钟记录时间	尺寸：	265 x 110 x 185 mm
通道：	3xU，3XI，单通道或多通道模式	重量（不包括附件）：电话:	2 kg电话:
暂态记录功能
捕获：	>20 μs 瞬变电压检测能力
触发：电话:	水平，斜率，手动
缓冲器：	最少 10 个周期的预处理和后处理，可记录多达 1000 个周期
通道：	3 个电压通道，3 个电流通道，单通道或多通道模式

标准套件：电话:

订货号：MI2092，MI2192，MI2292
- 仪器
- 电流钳 1000A/1V，3个
- 小型软携带包
- 测试头，3个
- 弹簧夹，4个
- 电压测量电缆，6根
- 电源电缆
- RS232电缆
- 软携带包
- 仪器手册
- 符合性声明
- 生产验证数据电话:
- 保修声明
- Power LINK PC分析和控制软件包（WIN系统）

选件：订货号
电流互感器 5A/1V A1037
电流钳适配器 A1039
电流钳 5A/1V A1122
电流钳100A/1V A1069
电话:
调制解调器 ST A1100
电话:
调制解调器 GSM A1101
电话:
三相柔性电流探头 45cm，3000A/1V A1120
电话:
安全熔断器适配器 S2014
电话:
安全扁平接触钳 S2015

主要功能电话:	电力质量分析MI2292	电力质量分析MI2192	功率谐波分析MI2092
电力质量测试
电压、电流有效/平均/最小/值电话:	√	√	√
电压事件（突降，瞬跌，中断）	√	√	√
总谐波失真/谐波分析	√	√	√
功率、有功功率、无功功率、视在功率 COS F 字符、符号	√	√	√
周期性分析电话:	√	√	√
统计分析	√	√	√
异常（事件）分析	√	√	√
中线电流（计算得到）	√	√	√
在线监测
测量仪模式—列表结果	√	√	√
示波器模式—示波器	√	√	√
频谱分析模式电话:	√	√	√
EN 50160 兼容测试
快速设置—自动模式	√	√	√
电压	√	√	√
总谐波失真和谐波	√	√	√
突降，瞬跌，中断	√	√	√
闪变电话:	√	-	-
频率电话:	√	√	√
中间谐波/发射信号	√	-	-
不平衡	√	√	-
EN 50160测试报告	√	√	-
特殊工具
FASTLOGGING（快速记录）模式	√(166分钟）	√（8.4分钟）	-
WAVEFORM（波形）模式	√（7812周波）	√（390周波）	-
TRANSIENT（瞬变电压）模式	√（1000周波）	√（50周波）	-
能量
总计	√	√	√
小计计数器电话:	√	√	√
调制解调器软件包	√	可选	可选
