l 电力变压器
产品应用
电力变压器该产品电压比通常为
35/10kV
或
35/6kV
变电容量大、产品结构紧凑，可广泛应用于电厂、电站、工矿企
业、用户配电站等 35kV以下电力系统中，可直接深入负荷中心进行电力输送。
执行标准
GB 1094 GB/T 10228 IEC60076

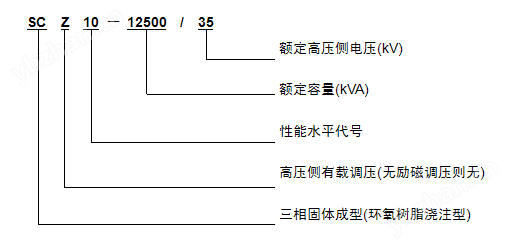

型号含义
技术参数
额定高压：
35
～
38.5 kV
额定低压： 10(11, 10.5, 10, 6.6, 6.3, 6) kV
联接组别： Yd11, YNd11 或 Dyn11
频率： 50Hz 或 60Hz
绝缘水平： LI170 AC70 / LI75 AC35
绝缘等级： F 级 或 H 级
分接范围： ± 2 × 2.5% 或 其他
冷却方式： AN 或 AF
参数表
|
额定容量 (kVA) |
空载损耗NLL (W) |
负载损耗 (W) 120 ℃ |
空载电流 (%) |
短路阻抗 (%) |
主机重量 (kg) |
外形尺寸 (长×宽×高) |
轨距 (mm) (纵向 × 横向)
|
低压端子 |
|
|
|
|
|
|
|
|
主机 |
外壳 |
|
|
|
800 |
2500 |
9900 |
1.0 |
6 |
4000 |
2100 × 1300 × 2200 |
2900 × 200 0× 260 0 |
1070 × 107 0 |
(a) |
|
1000 |
2970 |
11500 |
1.0 |
|
4 600 |
22 00× 1300 × 2300 |
2900 × 200 0× 260 0 |
1070 × 107 0 |
(a) |
|
1250 |
3 48 0 |
13600 |
1.0 |
|
5300 |
23 0 0 × 1300 × 2350 |
2900 × 200 0× 260 0 |
1070 × 107 0 |
(a) |
|
1 6 00 |
4100 |
16300 |
1.0 |
|
6300 |
23 0 0 × 1300 × 2450 |
330 0× 210 0× 295 0 |
1070 × 107 0 |
(a) |
|
2000 |
4700 |
19200 |
0.8 |
7 |
8200 |
24 0 0 × 1300 × 2450 |
330 0× 210 0× 295 0 |
1070 × 1070 |
(a) |
|
2500 |
5 40 0 |
23000 |
0.8 |
|
9800 |
26 0 0 × 1300 × 2500 |
330 0× 210 0× 295 0 |
1070 × 1070 |
(a) |
|
3150 |
670 0 |
2 5800 |
0.8 |
8 |
10500 |
30 0 0 × 1520 × 2500 |
400 0× 250 0× 295 0 |
1260 × 1605 |
(a) |
|
4000 |
780 0 |
31000 |
0.8 |
|
13000 |
3050 × 1520 × 2550 |
400 0× 250 0× 295 0 |
1260 × 1605 |
(a) |
|
5000 |
9300 |
3 6800 |
0.6 |
|
13900 |
3050 × 1520 × 2600 |
400 0× 250 0× 295 0 |
1260 × 1605 |
(a) |
|
6300 |
11000 |
43000 |
0.6 |
|
19800 |
3550 × 1520 × 2800 |
450 0× 250 0× 335 0 |
1260 × 1605 |
(b) |
|
8000 |
1 2600 |
48500 |
0.6 |
9 |
21500 |
3700 × 1800 × 2850 |
450 0× 250 0× 335 0 |
150 0× 2140 |
(b) |
|
10000 |
14400 |
58500 |
0.5 |
|
2 7000 |
3900 × 1800 × 3050 |
500 0× 250 0× 335 0 |
150 0× 2140 |
(b) |
|
12500 |
1 7500 |
68000 |
0.5 |
|
34600 |
4100 × 1800 × 3100 |
500 0× 250 0× 335 0 |
150 0× 2140 |
(c) |
|
16000 |
21500 |
80000 |
0.5 |
|
42600 |
4300 × 1800 × 3200 |
550 0× 270 0× 380 0 |
150 0× 2140 |
(c) |
|
20000 |
23500 |
90000 |
0.4 |
10 |
50600 |
4500 × 1800 × 3300 |
550 0× 270 0× 380 0 |
150 0× 2140 |
(d) |
|

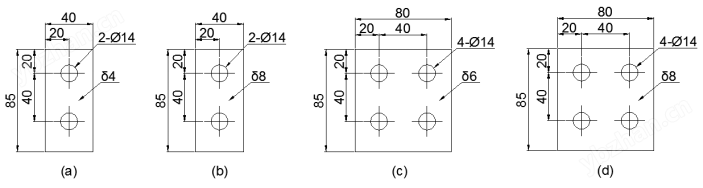

低压端子图 |
|||||||||
订货须知
变压器型号：
额定容量： kVA
相数： □ 三相 □ 单相
频率： □ 50Hz □ 60Hz
绝缘等级： □ F □ H
温升限值：_______ K
额定电压比(高压 / 低压 )(kV): /
分接范围：± × %
绝缘水平：LI AC / LI AC
联接组别： □ Dyn11 □ Yyn0 □其他_____
阻抗电压：____________ %
使用条件：海拔________m
环境温度_____℃
冷却方式： □ AN □ AF
防护等级： □ IP00 □ IP20 □其他_____
温控配置：
□常规功能
□ 4 ～ 20mA 电流输出，电缆长度___米
□ RS485 通讯接口，电缆长度___米
□铁芯测温及报警
□环境温度测量
□其他__________________________
有调高压开关：
□真空有载分接开关带自动控制器
□空气有载分接开关带自动控制器
