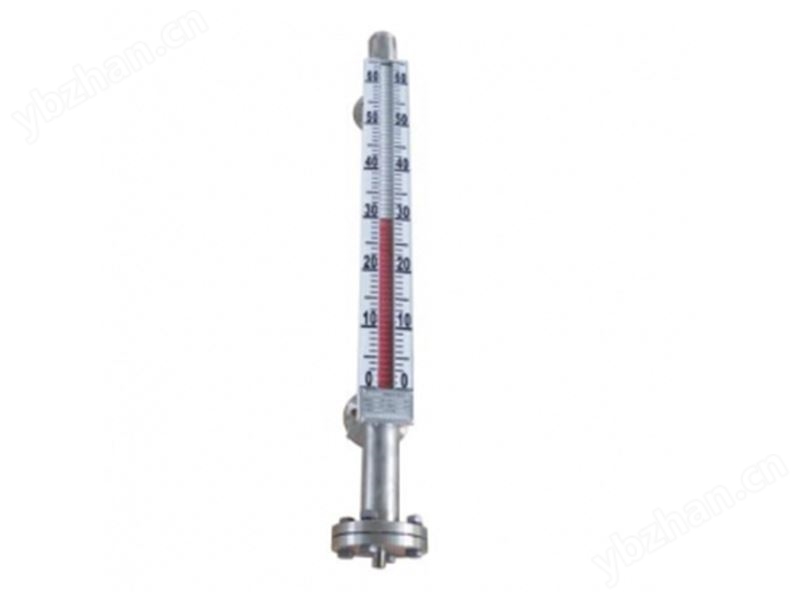

磁翻柱液位计是应需集中控制而开发的另一种侧装、顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
磁翻柱液位计技术参数：
磁翻柱液位计技术要求
测量范围：300～15000mm
准确度： ±10mm
翻柱直径：10mm，16mm
公称压力：10MPa
介质密度：≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度：-40～+500℃
接液材质：不锈钢304/316/316L/不锈钢衬四氟及PP、PVC材质、
介质粘度：≤2.0Pa.s
环境振动：频率≤25Hz振幅≤0.5mm
跟随速茺：≤0.05m/s
法兰标准：HG20592～20635-97
远传装置：4-20mA 两线制 / 报警器：输出模拟开关量信号
UHZ型磁翻柱液位计选型表：
|
型号 |
代码 |
说明 |
|
UHZ |
|
磁翻柱液位计 |
|
液位计类别 |
1 |
翻板指示（就地显示型） |
|
3 |
远传带翻板 |
|
|
液位计型号 |
0 |
基型 |
|
W |
保温型 |
|
|
D |
插入型 |
|
|
J |
耐腐型 |
|
|
S |
防霜型 |
|
|
Z |
保温耐腐型 |
|
|
Y |
插入耐腐型 |
|
|
报警控制 |
0 |
无报警 |
|
1 |
带上限 |
|
|
2 |
带下限 |
|
|
3 |
带上下限 |
|
|
浮子材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑包裹 |
|
|
主体材质 |
P |
不锈钢 |
|
L |
防锈铝 |
|
|
T |
钛 |
|
|
S |
PVC塑料 |
|
|
F |
氟塑管 |
|
|
PF |
内衬四氟 |
|
|
PP |
内衬丙烯 |
|
|
PE |
内衬乙烯 |
|
|
连接法兰 |
|
见表一 |
|
介质温度 |
|
见表二 |
|
实际使用压力 |
|
见表三 |
|
介质比重 |
|
要注明 |
|
订货长度 |
|
要注明 |
|
|
/B |
防爆型 |
