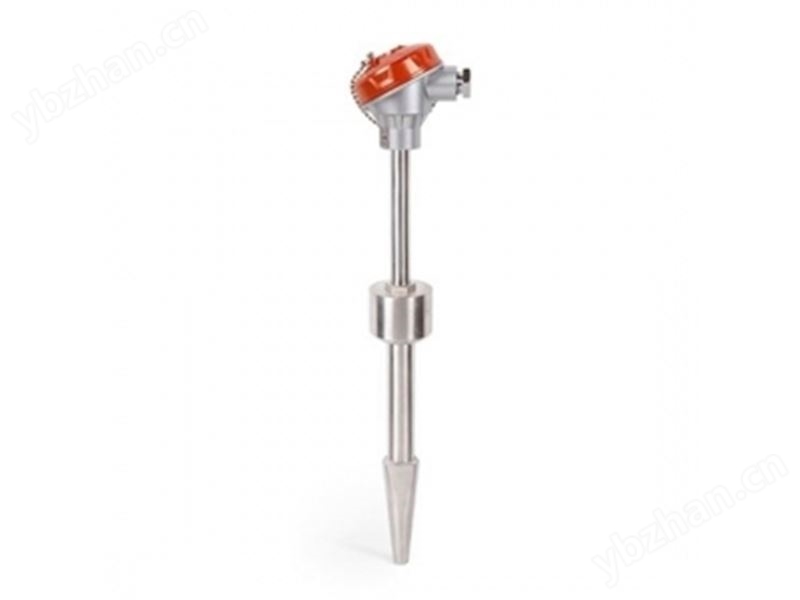

热套式电偶WRNR2-13产品简介 随着我国电力工业的不断发展,急需各种适用于电站的热电偶,以代替进口。先后引进了专业制造技术和设备,并在原有产品基础上,参考美国的EBASCO规格,对产品进行重新设计,增加了新的品种,使整个配套系列的品种、规格符合国产或引进的30万、60万千瓦发电机组以及国内其它机组配套需要,并以优异的质量来满足市场,应符合JB/T9238-1999及JB/T8622-1997标准。
类别 |
代号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差△t |
镍铬-镍硅 |
WRNT |
K |
0-800 |
I |
±1.5℃或±0.004∣t∣ |
II |
±2.5℃或±0.0075∣t∣ |
||||
镍铬-铜镍 |
WRET |
E |
0-600 |
I |
±1.5℃或±0.004∣t∣ |
II |
±2.5℃或±0.0075∣t∣ |
||||
铜-铜镍 |
WRCT |
T |
-40-350 |
I |
±0.5℃或±0.004∣t∣ |
II |
±1℃或±0.75%t |
||||
铂电阻 |
WZPT |
Pt100 |
-200-500 |
±(0.15+0.002∣t∣) |
|
B级 |
±(0.30+0.005∣t∣) |
||||
铜电阻 |
WZCT |
Cu50 |
-50-100 |
II |
±(0.30+6.0X10-3t) |
注:“t”为感温元件实测温度,对于铂电阻和铜电阻则为感温元件实测温度的值。 公称压力 一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许工作压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。 热电偶绝缘电阻: 常温绝缘电阻的试验电压为直流500V。测量常温绝缘电阻的大气条件为:温度15~35℃,相对湿度45%,大气压力86~106Kpa。 对于长度超过1米的热电偶,它的常温绝缘电阻值与其长度的乘积不小于100兆欧·米, 即:Rr·L≥100MΩm L>1m 式中:Rr-热电偶的常温绝缘电阻值,MΩ; L-热电偶的长度,m。 对于长度等于或不足1米的热电偶,它的常温绝缘电阻值应不小于100 MΩ。 热电阻绝缘电阻: 常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对湿度应不大于80%,常温绝缘电阻值应不小于100 MΩ。

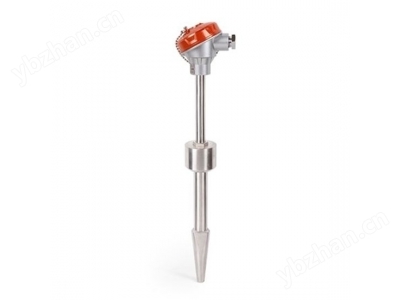

WRNR2-13热套式热电偶
名称 |
型号 |
分度号 |
测温范围 |
公称压力 |
流速 |
保护管材料 |
单支 热电偶 |
WRNR-01 |
K |
0~60CTC |
≤29.4MPa |
≤100m/s |
lCrl8Ni9Ti 不镑钢 |
WRER-01 |
E |
|||||
双支 热电偶 |
WRNR2-01 |
K |
||||
WRER2-01 |
E |
烟道、风道热电偶 用途:使用在烟道及风道上测温
名称 |
型号 |
分度号 |
测温范围 |
公称压力 |
保护管材料 |
L×∫ |
单支 热电偶 |
WRNR-12 |
K |
0~800℃ |
9.8MPa |
lCrl8Ni9Ti 不锈钢 |
480×230 680×430 880×630 1380×1130 |
WRER-12 |
E |
|||||
双支 热电偶 |
WRNR2-12 |
K |
||||
WRER2-12 |
E |
