松下-铝电解电容器

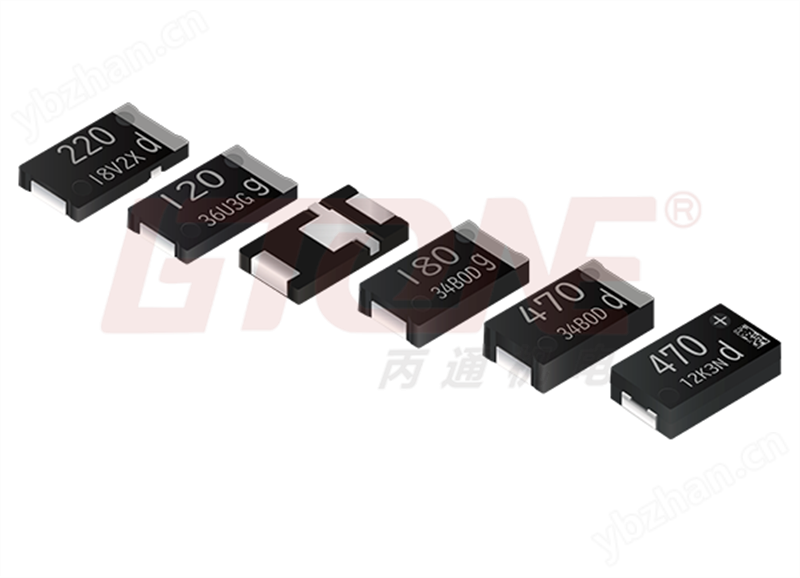

“SP-Cap”是一款电解质中采用了聚合物的方形贴片形状的铝电解电容器，这款电容器具有众多的特点，如低ESR、低ESL、长寿命、小型、低身、高特性稳定性等。
特点
- 较低ESR电容器
- 稳定的温度特性/频率特性
- 厚度1.0mm ( 至大 ) 的低外形化商品的丰富阵容
- 通过自我修复功能实现高的安全性 ( 不起火 )
- 还准备有3端子结构的低ESL型
主要使用用途
不仅发挥聚合物的特点 ( 温度稳定特性 ) ，因为SP-Cap的主要特长是低ESR和小型化，所以会选用在下列用途
・需要低ESR的用途
服务器，笔记本电脑， ( 家用 ) 游戏机的CPU电源线路
通讯机器和产业机器里FPGA的电源线路
显卡GPU的电源线路
・其他用途
家用游戏机，LCD屏等
|
项目 |
内容 |
|
形状 |
表面贴装型（矩形） |
|
额定电压(V) |
4.00 |
|
静电容量(µF) |
470.00 |
|
静电容量容差(%) |
-20 ~ 20 |
|
损耗角的正切(max.) |
0.06 |
|
等效串联电阻值(max.) (mΩ) |
15.00 |
|
漏电流(max.) (µA) |
188.0 |
|
类别温度范围(°C) |
-55 ~ 85 |
|
主体直径 |
- |
|
主体长度(mm) |
7.30 |
|
主体宽度(mm) |
4.30 |
|
主体高度(mm) |
2.80 |
|
额定纹波电流的规定频率(Hz) |
100000 |
|
额定纹波电流值(A) |
5.1 |
|
额定纹波电流的单位 |
Arms |
|
阻抗的规定频率 |
- |
|
阻抗值(max.) |
- |
|
等效串联电阻的规定频率(Hz) |
100000 |
|
耐久性(小时) (h) |
2000 |
