金属转子流量计是工业自动化生产中常用的液体和气体流量仪表，结构简单、安装方便、维修方便，可测量不同工况下的介质流量。根据不同需求，可以选择不同材质和显示方式的金属转子流量计。使用时必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。
金属转子流量计的工作原理

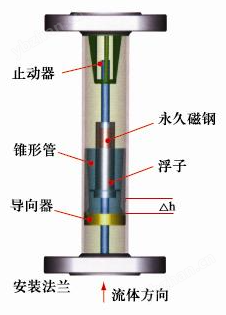

金属转子流量计通过物理流量推力原理测定被测管段中的介质流量。当介质流经测量管段时会进入一个锥形管中，锥形管中轴上有一个金属转子，一些型号会有一个固定轴保证转子沿中心轴线上下转动。当流量足够大时，所产生的作用力将转子托起，并使之升高。转子受到的介质推力和重力获得平衡时，转子的高度将相对固定，此时的高度与介质的流量大小呈线性相关。根据不同工况可以选用不同材质的金属转子流量计，比如：304材质、316材质、衬四氟材质等。金属转子流量计也有不同的显示方式，根据客户需要可以分为：指针型和智能型。指针型是表盘形式，智能型是液晶数字显示等
流量计的基本参数
▲ 流量计口径 DN15，DN25，DN50，DN80，DN100，DN125、DN150 （其它口径请与制造商协商）
▲ 流量范围 液体：1.0～150000l/h 气体：0.05～3000m3/h（流量范围详见11页流量表）
▲ 量程比 10∶1，20∶1（特殊）
▲ 精度 1.5级，1.0级（特殊）
▲ 压力等级 DN15、DN25、DN50：4.0MPa（最大20MPa）
DN80、DN100、DN150：1.6MPa （最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
▲ 供电电源 24VDC（12～36VDC），隔爆型的额定电流为200mA
▲ 输出信号 4～20mADC（二线制），可附加HART协议
▲ 输出负载 500Ω（24V供电时）
▲ 环境温度 -30℃～60℃
▲ 存储条件 温度：-40℃～85℃ 湿度：≤85%
▲ 连接方式 法兰连接，法兰标准：GB/T9119-2000，用户可提供 （其它连接方式可与制造商协商）
▲ 电缆接口 M20×1.5 ,电缆线径范围为7至10mm
▲ 外壳防护 IP65
▲ 防爆标志 隔爆型：ExdIICT6Gb 本安型：Ex iaⅡCT6 Ga
▲ 压力损失 详见流量表
▲ 介质粘度 DN15：η＜5mPa.s DN25：η＜250mPa.s DN50～DN150：η＜300mPa.s
▲ 接液材质 R1：304，1Cr18Ni9Ti； Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，00Cr17Ni14Mo2Ti； Ti：钛合金；
Rp：聚四氟乙烯内衬。
指示器形式选择：
指示器形式
指示器功能
MI型
方壳指示器，指针指示现场瞬时流量
M2型
圆壳指示器，指针指示现场瞬时流量
M3型

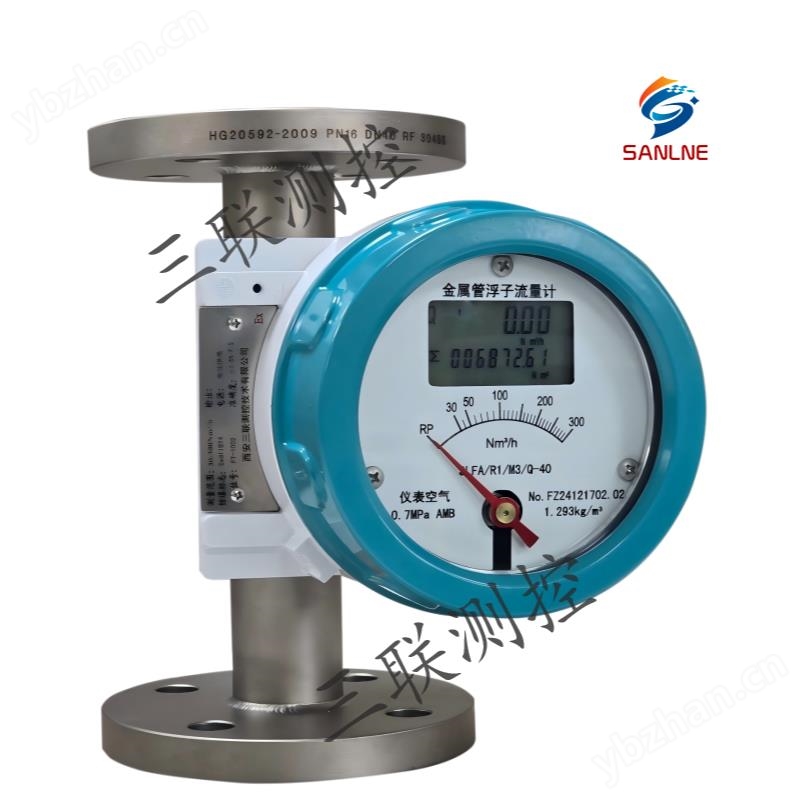

圆壳指示器，现场指针显示瞬时流量，LCD显示瞬时流量和累计流量，无远程传输，电池供电（两年）
M4型
方壳指示器，现场指针显示瞬时流量，LCD显示瞬时流量和累计流量，二线制4-20mA标准信号输出，或4-20mA+HART协议。24VDC供电，本安防爆型，防爆标志Ex iaⅡCT6 Ga
M5型
圆壳指示器，现场指针显示瞬时流量，LCD显示瞬时流量和累计流量，二线制4-20mA标准信号输出，或4-20mA+HART协议。24VDC供电，隔爆型设计，隔爆标志ExdIICT6Gb
M6型
不锈钢冲压壳指示器，指针指示现场瞬时流量。
M7型
不锈钢冲压壳指示器，现场指针显示瞬时流量，LCD显示瞬时流量和累计流量，二线制4-20mA标准信号输出，或4-20mA+HART协议。24VDC供电，本安防爆型，防爆标志Ex iaⅡCT6 Ga
M8型
全不锈钢加工指示器外壳，可选M2、M3或M5的指示器形式。
