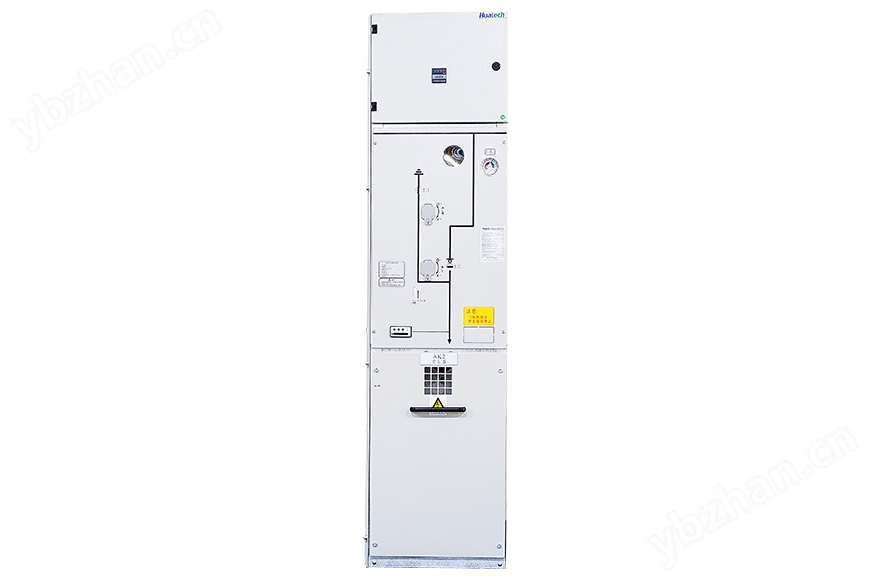

Airing ® 系列 环保气体绝缘环网柜，采用环境友好型气体作为绝缘介质体现当代工业制造与自然和谐相处， 践行生态 文明的现代化制造企业社会责任 。
Airing ® 系列 环保气体绝缘环网柜核心单元采用具有发明的自能式负荷开关、超低阻值的真空断路器，一次带电部件封装于充满环保气体的微正压的不锈钢气箱中，与外界隔离，确保了气箱内的开关设备和所有一次带电部分不受外界环境变化的影响，实现了设备的免维护，提高供电可靠性、增强了人员安全性，满足经济稳定运行的 需求。
Airing® 系列环保气体绝缘环网柜广泛应用于城市配网、智能微电网、商业地产、市政工程、轻工业、住宅小区等领域，践行环保理念，为客户持续创造价值。
• 基于环保理念，环境友好型
• 额定电压 12kV
• 所有 一次带电部件密封 于微正压的不锈钢 气箱内 ，适用于 盐雾、潮湿或易 受污染 的 配电场 所
• 承受 内部电弧故障能力
• 接地开关 具备接地关合能力
• 具备 机械联锁功能，确保正确可靠的顺序操作
• 450/500mm *柜 宽，结构紧凑，轻 量化设计，节约 占 地 面积
|
型号 |
C 单元 |
T 单元 |
CB 单元 |
|
额定电压（kV） |
12 |
||
|
额定电流（A） |
630 |
125 |
630/1250 |
|
额定耐受电流（kA/s）4s |
20 |
/ |
20/25 |
|
额定短路关合电流（峰值）（kA） |
50 |
||
|
电寿命（次） |
|
|
E2 |
|
额定有功负载关合能力（次） |
E3 |
|
|
|
接地开关短路关合能力（次） |
E1 |
|
E1 |
|
内燃弧 |
20kA/1s |
||
|
局部放电 |
≤10PC |
||
|
断路器机械寿命 |
|
|
10000 |
|
隔离开关机械寿命 |
|
|
3000 |
|
负荷开关机械寿命 |
10000 |
10000 |
|
|
接地开关机械寿命 |
3000 |
||
|
工频耐受电压（断口）（kV） |
48 |
||
|
工频耐受电压（相间、相对地）（kV） |
42 |
||
|
雷电冲击电压（隔离断口）（kV） |
85 |
||
|
雷电冲击电压（断口、相间、相对地）（kV） |
75 |
||
|
灭弧技术 |
自能式 |
自能式 |
真空 |
|
年泄漏率（%/年） |
0.01% |
||
|
防护等级 |
IP68、IP4X |
||
|
柜型尺寸（mm） |
450×800×1800 |
500×800×1800 |
450/500×800×1800 |
