吊柜空调机组控制逻辑
(1)控制对象：空调机组。
(2)检测内容：风机运行状态、故障报警、手自动状态、风机启停、频率调节及反馈、送/回风温度、风机压差、滤网压差、冷热水阀调节及反馈、新/回风阀控制及反馈、回风CO2浓度
建筑设备监控系统 ---BAS 楼宇自控系统
楼宇自控系统功能：
功能：涵盖对暖通空调系统（如冷热源机组、新风机组、空调机组等）、给排水系统（水泵、水箱等）、供配电系统（高低压配电柜、变压器等）、照明系统、电梯系统等的监测与控制。例如根据室内外温度自动调节空调温度和风量，根据光照强度自动控制照明开关。
了解更多的产品信息或产品价格，请致电我
138 → 9183 → 4587 （仵经理)
仵经理：一三八 → 九一八三 → 四五八七（同VX）
我司竭诚为您提供全面的解决方案和产品服务！！！
吊柜空调机组控制逻辑
(1) 控制对象 ： 空调机组。
(2) 检测 内容 ： 风机运行状态、 故障报警 、手自动状态、风机启停、频率调节及 反馈 、送/ 回 风温度、风机压差、滤网压差、冷热水阀调节及反馈、新 / 回风 阀 控制及反馈、回风 CO2 浓度
配置产品
空调节能控制器YCS-7000MKT
DDC控制器
( 3) 控制方法 ：系统可按设定的时间表计划，实现自动控制机组运行，连锁开关控制，机组启动时，先开新风阀门和回风阀门，延时且检测到风阀打开后，开送风机，最后开调节水阀，机组关闭时，先关调节水阀，关风机，关新风阀、回风阀。
对于变频空调机组优先采用风机变频控制，通过检测回风温度实际值与设定值相比较，采用 PID 算法变频调节风机转速，空调机组送风温度的控制，通过检测回风温度实际值并于设定值相比较，通过算法得出新的送风温度设定值，与送风实际值相比较， DDC 采用 PDI 控制冷 / 热水阀开度，调节回风温度趋近并最终稳定在设定值；
空调季节通过检测回风二氧化碳实际浓度并与设定值比较，由 DDC 控制新风阀开度，调整新风量（新风量不得高于设计的最小新风量，且不得低于设计的最小新风量的 50% ）；过渡季节通过检测室内外焓值并比较，室外空气低焓值时，以送风温度为主控制变量调节新风机会风管上的电动风阀开度，变新风量运行，最大新风比为 50% ，通过检测室内典型空间的二氧化碳浓度值与回风二氧化碳浓度值作效验调节新风量，滤网状态监测，当过滤器两侧压差大于设定值时，系统应平台立即反馈滤网堵塞报警信号，风机故障监测，通过检测风机两侧压差值和风机主回路保护设备状态，当风机送风压力远小于设计值时系统平台应立即反馈风机失压故障信号，或保护设备动作时反馈风机电气故障报警信号。

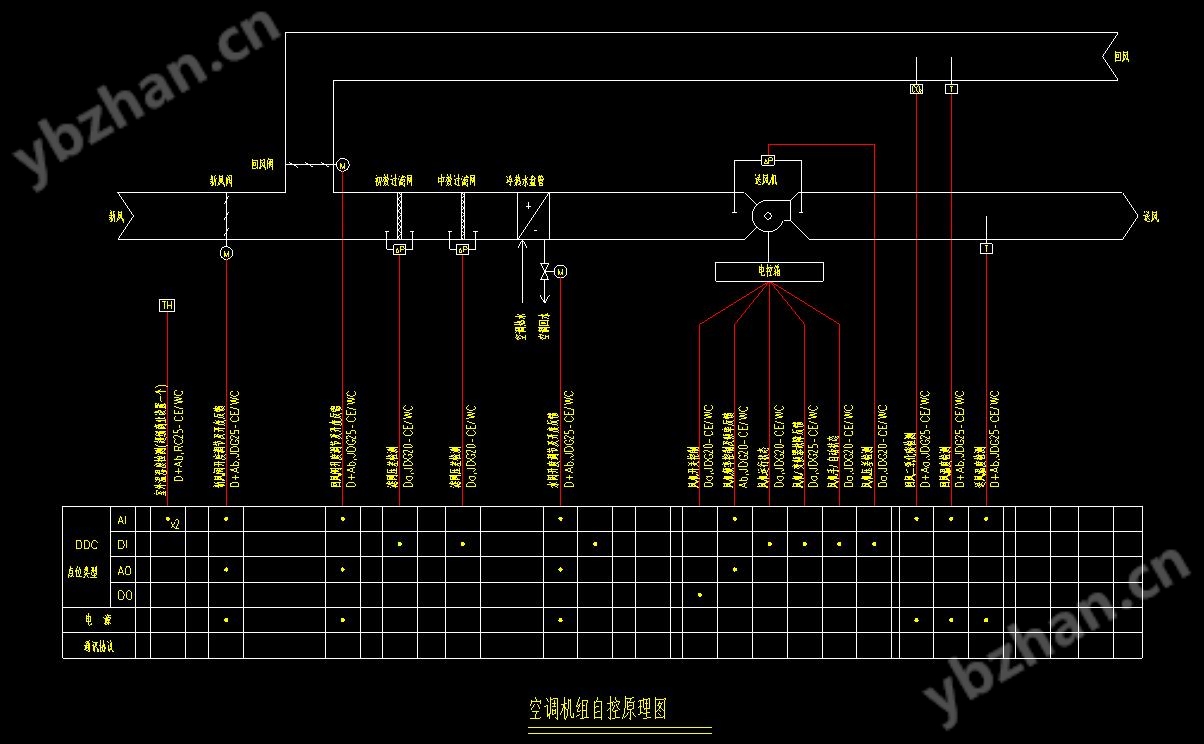

空调机组控制原理
