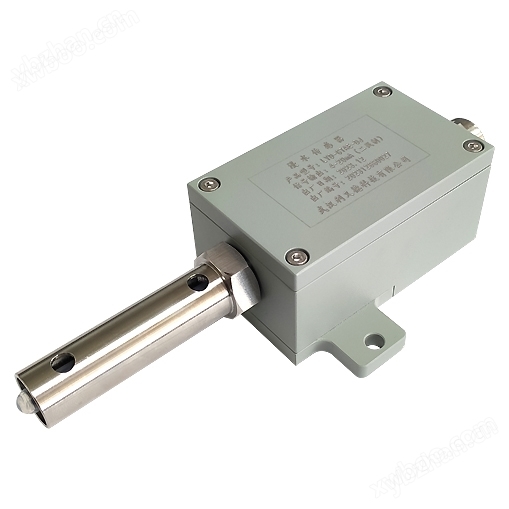

产品概述
电容式液位计主要特点是精度高，可达到±0.1%~±1.0%FS；电容式液位变送器为满足各种流动性良好且具有一定腐蚀性液体介质而特别研制的，可直接投入到液体介质中测量使用。对水、油、酸、碱等液体介质都可测量。适用于城市供水、污水处理及各种工矿企业工业过程液位检测与控制。可广泛用于石油、化工、冶金、电力、造纸制药等各个领域。
基本特点
- ● 结构简单，无任可动或弹性元部件，因此可靠性，维护量极少
- ● 多种信号输出，方便不同系统配置
- ● 特别适用于酸、碱等强腐蚀性液体的测量
- ● 的抗冲击、抗过载、抗振动、耐腐蚀
- ● 高精度、高频响、长期稳定性好
- ● 适用于测量流动性良好的液体介质
安装要求
- ● 液位变送器属于高精密产品，安装时严禁敲击和摔打碰撞；
- ● 液位变送器输出导线严格按电气接线图定义接线，保证正确无误，无短路、断路现象；
- ● 液位变送器在运输过程中应装在专用的包装盒内，采取适当措施，避免雨、雪淋袭、强烈振动、冲击造成损坏；
- ● 选择安装场所及安装时应留有一定的维护空间；
- ● 液位变送器通过安装插座与被测液体容器壁挂壁安装，安装时传感器底部离容器底约20mm；
- ● 运行之前要确认液位变送器所有螺钉、螺母已拧紧；
- ● 安装时，电极棒或钢索必须与桶壁平行，并尽可能不要太靠近桶壁或接地棒，以免物料附着电极与桶槽间，造成感测错误。
- ● 电容式物、液位计安装于桶顶后，应确认其外壳与桶壁有良好的接触，并应避免桶壁接到信号指示仪表的接地。
- ● 若信号指示仪器表本身没有提供电源时，应另外准备一组24V电源供指示器使用。
- ● 电缆的配线距离视线路的阻抗而定，距离的环路阻抗以不超过50m为原则，否则将影响量测值的准确性。
- ● 电缆线穿过配管并注意管内只能有信号线，勿与其它大电力缆线配在一起（如泵、输送机、电磁阀），送电之前应确认所有配线正确。
- ● 建议使用金属网屏蔽的电缆线，并于电源供应盘表端将屏蔽网单点接地。
- ● 使用环境中有加热器或其电气设备时，建议将其金属外壳与桶嬗相接，以降低电磁开扰。
执行标准
- ● GB 4208-2008 外壳防护等级（IP 代码）
- ● GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法
- ● GJB 151B-2013 设备和分系统电磁发射和敏感度要求与测量
- ● GJB150.16A-2009设备环境试验方法振动试验
- ● GJB150.18-1986 设备环境试验方法冲击试验
- ● GJB 150.23A-2009装备实验室环境试验方法 倾斜和摇摆试验；
- ● GJB150.3A-2009 装备实验室高温环境试验
- ● GJB150.4A-2009 装备实验室低温环境试验
- ● GJB 150.9A-2009装备实验室湿热环境试验
- ● GJB150.10A-2009装备实验室霉菌环境试验
- ● GJB150.11A-2009 装备实验室盐雾环境试验
性能参数
| 技术参数 | |
| 质量介质 | 液体（水、油、酸、碱等） |
| 量程范围 | 0~1…5米 |
| 信号输出 | 4~20mA |
| 信号线规格 | 2线制 |
| 供电电压 | 24V DC |
| 综合精度 | ±0.2%/±0.5%/FS |
| 长期稳定性 | ±0.1%FS/年 |
| 介质温度 | -40~+70℃（不能结冻） |
| 温度漂移 | ＜±0.2%FS/℃ |
| 储存温度 | -40~+125℃ |
| 介质兼容性 | 与聚四氟乙烯兼容的各种介质 |
| 防护等级 | 电子舱：IP65 探头：IP68 |
| 材质 | 304、316、聚四氟乙烯、铝合金 |
| 探头直径 | Φ20mm |
| 电气连接 | 直接引线 |
| 安装方式 | 壁挂式安装（安装孔距88mm） |
| 过程接头 | 螺纹、法兰 |
| 响应时间 | 电流输出信号≤10ms（上升到90%FS） |
| 使用条件 | |
| 工作温度 | -40℃～125℃ |
| 介质温度 | -40℃～125℃ |
| 海拔高度 | ≤2500m |
| 相对湿度 | ≤95% |
| 电磁兼容 | 符合GJB151B-2013的要求 |
| 环境振动 | 满足GJB150.16A-2009要求 |
| 环境冲击 | 满足GJB150.18-1986要求 |
| 耐倾斜和摇摆性能 | 满足GJB 150.23A-2009要求 |
| 耐高温性能 | 满足GJB150.3A-2009要求 |
| 耐低温性能 | 满足GJB150.4A-2009要求 |
| 耐湿热性能 | 满足GJB 150.9A-2009要求 |
| 耐霉菌性能 | 满足GJB150.10A-2009要求 |
| 耐盐雾性能 | 满足GJB150.11A-2009要求 |
| 防水性能要求 | 满足GJB747-1989要求 |
| 防护等级 | IP66 |
| 执行标准 | |
| GB 4208-2008 外壳防护等级（IP 代码） | |
| GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法 | |
| GJB151B-2013 设备和分系统电磁发射和敏感度要求与测量 | |
| GJB150.16A-2009 设备环境试验方法振动试验 | |
| GJB150.18-1986 设备环境试验方法冲击试验 | |
| GJB150.23A-2009 装备实验室环境试验方法 倾斜和摇摆试验 | |
| GJB150.3A-2009 装备实验室高温环境试验 | |
| GJB150.4A-2009 装备实验室低温环境试验 | |
| GJB150.9A-2009 装备实验室湿热环境试验 | |
| GJB150.10A-2009 装备实验室霉菌环境试验 | |
| GJB150.11A-2009 装备实验室盐雾环境试验 | |

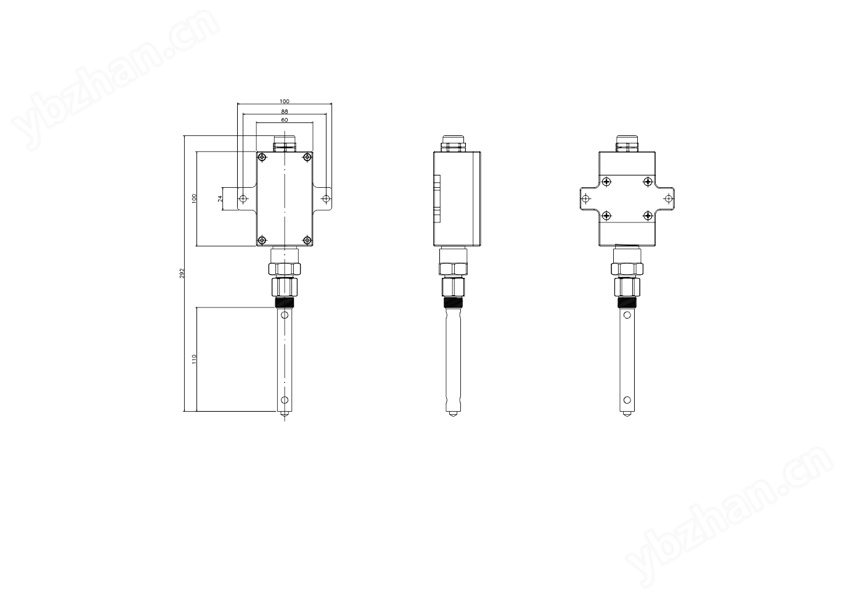

外形尺寸
