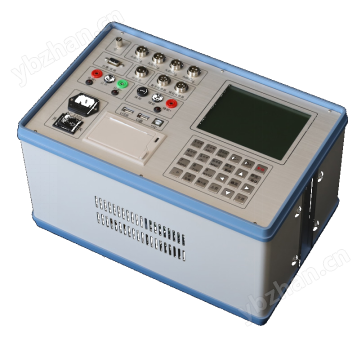

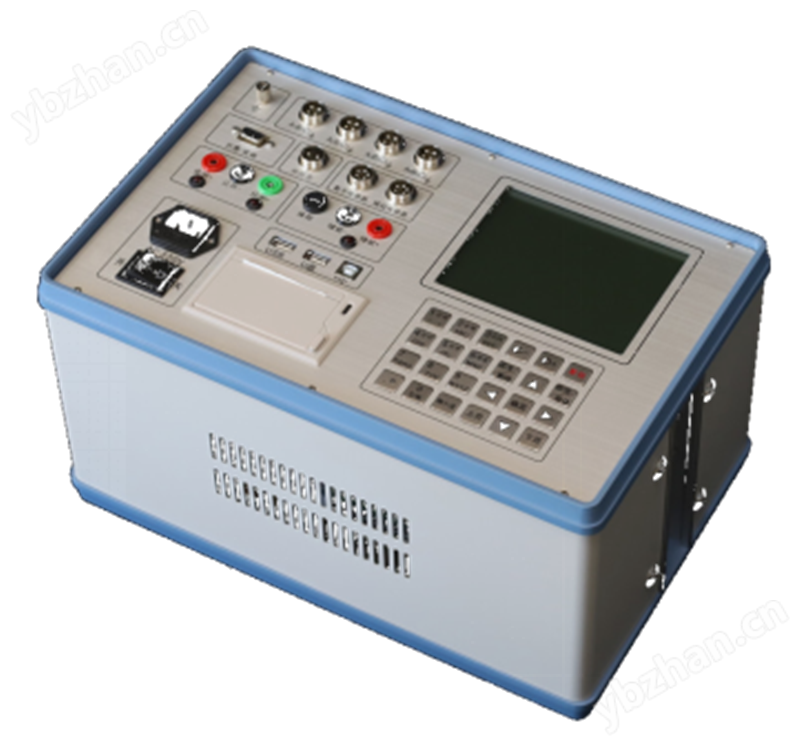

S-GKC断路器动特性分析仪
-
概述
S-GKC断路器动特性分析仪具有12个断口的固有分、合闸时间，同相同期、相间同期时间，既具有数据存储功能，主机存储容量1G，可存储上万组测试数据。又具有联机功能。
-
产品特点
时间: 12个断口的固有分、合闸时间，同相同期、相间同期。
过渡电阻：6路过渡电阻测试，投切电阻、时间测试。
石墨触头：3路石墨触头测试功能。
重合闸：每断口的合－分时间(金短时间)，分－合时间(无电流间隔时间)，分－合－分时间，一分时间，一合时间，二分时间。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速度：刚分、刚合速度，速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。
行程：总行程，开距，超行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
主机
内置嵌入式PC-104工控机，主频600MHz，速度快，存储容量大。
集成DC0~270V/20A直流操作电源 。
抗干扰，适应各电压等级变电站。
内置面板式热敏打印机。
支持速度传感器、线性传感器（直线电阻、旋转电阻）。
操作界面
T9输入法，可输入数字、字母、汉字及各种符号。可输入站名、线路号、任务单编号。
5.7寸带背光宽温液晶，阳光下清晰显示。
中文菜单式操作界面，图形和文本显示结果。
液晶电子对比度调节，断电记忆。
数据存储
主机存储容量1G，可存储上万组测试数据。
支持 U盘存储功能，存储 更多 数据。 也可直接打开U盘上的数据文件。
U盘数据同步功能，无需人工干预操作，自动完成数据同步。
树形存储结构，按站名、线路号、测试类别存储，数据查询方便。
联机功能
具备USB和RS232与PC机联机功能，配有Windows版《OBA数据管理分析软件》，PC联机模式下可完成数据导入或联机测试。
软件升级
USB或RS-232联机升级。
现场可使用U盘升级。
软件不定期免费升级。
其他功能
用户可现场编辑、添加、删除断路器速度定义；亦可使用PC联机实现断路器速度定义的上传和下载。
灵活的低跳模式：1，手动调压分合；2自动调压低跳；3额定百分比低跳。
开关机械寿命测试功能，可预置开关的动作次数和间隔时间自动进行机械寿命测试，并实时打印动作过程和次数。
-
技术参数
时间采样范围＜32000ms
采样通道 12通道
分辨率 0.1ms
测量精度 0.1% ± 0.1ms
过渡电阻量程 30Ω~1600Ω 采样通道 6通道
电阻分辨率 1Ω 时间分辨率 0.1ms
电流分辨率 0.01A
测量精度 0.5% ± 0.01A
行程 测试范围 0.1~999.0 mm
分辨率 0.2mm（大于400mm） 0.1mm（小于400mm）
测量精度 1% ± 0.1mm
速度测试范围＜25m/s
分辨率 0.01m/s
测量精度 1% ± 0.01m/s
存储方式 U盘存储、本机存储 2G
外形尺寸 3 50 mm×2 30 mm×2 00 mm
主机重量 10kg
