冷热冲击试验箱根据试验需求及测试标准分为三箱式和两箱式，区别在于试验方式和内部结构不同。 三槽式冷热冲击试验箱 分为蓄冷室，蓄热室和试验室，产品在测试时是放置在试验室。两箱式分为高温室和低温室，是通过电机带动提篮运动来实现高低温的切换，产品放在提篮里，是随提篮起移动的。
技术性能：
1、高温储热范围：+60℃·+200℃
2、低温储冷范围：-10℃～-55℃（A型） , -10℃～-65 ℃（B型） ,-10℃～-75℃（C型）
3、试验范围：
高温：+60℃~+150℃
低温：-10℃~-40℃（A型）；-10℃~-55℃（B型）；-10~-60℃（C型）
4、升温时间：+60℃~+200℃约需25min
5、降温时间：+20℃~-55℃小于60min；+20℃~-65℃小于75min；+20℃~-75℃小于90min；
6、风门切换时间：小于或等于10S
7、温度恢复时间：5min
8、温度波动：±0.5℃
9、温度偏差：±2℃
规格尺寸：
|
型号 |
BY-260D |
||||||
|
63 |
100 |
120 |
225 |
500 |
1000 |
||
|
测试区尺寸 |
W |
40 |
50 |
60 |
50 |
80 |
100 |
|
D |
35 |
40 |
50 |
60 |
80 |
100 |
|
|
H |
35 |
40 |
50 |
75 |
80 |
100 |
|
|
外箱尺寸（约） |
W |
150 |
160 |
170 |
180 |
260 |
280 |
|
D |
145 |
150 |
160 |
180 |
190 |
200 |
|
|
H |
190 |
200 |
200 |
200 |
200 |
220 |
|
安全装置：超温保护、漏电保护、缺水保护（水冷式）、压缩机超压过载过电流保护
电源：AC 220/380V（1+10%）V 50+0.5HZ 三相四线+保护地线。
控制系统：
控制器: 7寸液晶显示人机接口触控式莹幕可程式控制器
（1）控制器规格:
精度:温度±0.1℃＋1digit ，湿度±0.5RH%＋1digit
分辨率:温度±0.01 ,湿度±0.1RH%
温度斜率:0.1～9.9可设定.
具有上下限待机及警报功能.
温湿度入力信号 PT100.
（2）画面显示功能:
温度设定（SV）与实际（PV）值直接显示
可显示目前执行程序号码,段次,剩余时间及循环次数
运转累计时间功能
具单独程序编辑画面。
屏幕显示保护功能可作定时，TIMER或手动关闭设定.
（3）程序容量及控制功能:
可使用的程序组:共120个PATTEN.
可使用的记忆容量:共12000SEGMENTS.
可重复执行命令
SEGMENTS时间设定0～99Hour59Min.
具有断电程序记忆,复电后自动启动并接续执行程序功能.
具RS-232通讯接口配免费测试软件
具有完整的设置及程序曲线显示功能
具有预约启动及关机功能.
具有日期,时间调整功能.
按键及画面锁定（LOCK）功能。
冷热冲击试验箱和高低温试验箱的区别：
这两种试验箱都是给产品做高低温的试验。但是他们有一个根本的区别是高低温试验箱是看产品在降温的过程中感测到产品的变化。而冷热冲击试验箱就没有这个降温过程，它是使产品瞬间的感测到温度的变化而变化的.
高低温试验箱用于电工、电子产品、元器件、零部件及其材料在高低温环境下储存、运输和使用时的适应性试验，以及温度渐变试验。还可以对电子元器件进行应力筛选试验。
两大核心系统当属制冷系统和控制了，低温制冷系统工艺相当复杂，包括毛细管的配比、铜管的焊接技术以及配件的安装等都不容忽视，稍有差池设备调试过程中就可能出现温度降不下去就是降温缓慢。而控制系统就是设备的“大脑”。也就是说，温控仪表是试验箱的神经中枢和控制中心。设定试验的温度目标值；接收温度传感器的感测到信号，将其转换成温度值并显示到仪表屏幕；将目前温度值与试验目标值进行对比和进行PID运算，再输出控制信号给压缩机、电加热、风扇等设备；设备出现异常时发出报警指令并停止高低温试验箱的运转等等工作，均是由温度仪表来完成。设备所用的温控仪表，很大程度上决定了高低温试验箱的功能、精度与稳定性。
高低温冲击试验箱制冷系统：
本试验箱采用一套半封闭压缩机所有组成的二元复叠式环保冷媒制冷系统，冷热冲击试验箱复叠式系统包含一个高压制冷循环和一个低压制冷循环，其连接容器为蒸发冷凝器的功能为降低压循环的蒸发器作为高压循环的冷凝器只用。制冷系统的设计应用能量调节技术，是一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷的能耗及制冷量进行有效的调节，使制冷系统的运行费用降到较为经济的态度。
制冷工作原理：高低制冷循环均匀采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成，其过程如下：制冷剂压缩机绝热压缩机较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换连热量传给四周介质。后制冷剂截流阀绝热膨胀做功，这是制冷剂温度降低，此循环周而复始从而到达降温低目的。

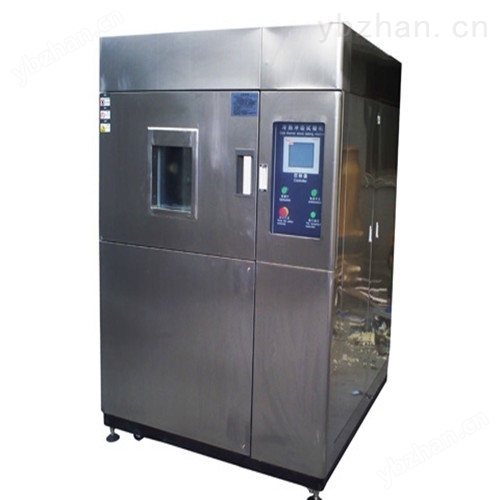

三槽式冷热冲击试验箱主要特点：
内箱采用SUS#304不锈钢板，外箱采用SEEC钢板外加静电喷涂或不锈钢拉丝板，增加外观质感和洁净度，造型美观大方；
箱体保温层采用高强度PU及保温棉，达到优良的保温效果；
箱体配备直径50mm的测试孔，可供外接测试电源线或信号线使用，孔径及孔数可以依客户要求制作；
机器底部采用高品质可固定式PU活动脚轮，方便移动；
可独立设立高温、低温及冷热冲击三种不同条件，具备高低温试验机的功能；
可在预约开机时间控制中自动提前预热、预冷待机，并可选择起始位置，由高温或低温开始循环或冲击，具备设定循环次数及自动除霜等功能；
具备全自动，高精密系统回路，任一机件动作，由P.L.C锁定处理，温度控制精度高，全部采用PID自动演算控制；
出风口与回风口由传感器控制，风向栅门机构切换时间在10秒内完成，冷热冲击温度恢复时间在5分钟内完成；
