西门子超声波流量测量
SITRANS F S 超声波流量计产品线使您有了更多选择。 形式多样的湿式流量计具有测量精度，而先进的外夹式流量计可方便而经济高效地进行安装。 西门子超声波流量计7ME3400 热量表 测厚仪
-------------------------------
SITRANS F S 湿式超声波流量计
SITRANS F S 湿式超声波流量计可提供您所需的超高精度超声波流量测量。 这个灵活的产品系列提供了满足 ATEX 认证、HART 和 Profibus PA 通信、全面的自诊断功能等各种工业及公用工程应用要求的产品。SITRANS F S 流量计和变送器具有超声波流量测量的优势，测量与电导率、粘度、温度、密度或压力无关，性能出色，适合测量广泛的液体和气体，甚至可在极恶劣环境条件下进行测量。 无论是区域供热和冷却、水和污水处理还是石化工厂中的应用，西门子的湿式超声波流量计都能发挥其作用。
---------------------------------
外夹式超声波流量测量
SITRANS F S 外夹式超声波流量计展示了数字信号处理的优点： 市场上精度、抗噪声干扰性和可靠性。 更令人信服的是，这种流量计具有较高数据更新速率，而且在安装和运行的每个阶段都有出色的用户友好性。 由于没有压力降或能量损失，可以安装各种宽调节比和非侵入式传感器，且不用将传感器嵌入到管道内，也就是说，使用 SITRANS F S 外夹式流量计来测量液体流量不会有任何问题。
===========================
SITRANS FS230
SITRANS FS230
灵活的 SITRANS FS230 提供了广泛的可编程 I/O、通信、认证和 NAMUR 选项，可进行单通道或双通道操作。西门子超声波流量计7ME3400 热量表 测厚仪
----------------------------
SITRANS FS220
SITRANS FS220
SITRANS FS220 可较大限度降低成本并提高简易性，提供了基本测量和配置选件。
----------------------------
厚度计
厚度计
在精确的外夹式超声波流量测量中，易于使用的独立数字式超声波管道壁厚度计是工具。
===========================
SITRANS F S 外夹式超声波流量计
西门子是将兰姆波传播时间传感器用于外夹式流量测量的先驱。 我们将该技术称作 WideBeam®，此技术通过降低对流体中任何变化的灵敏度来提高精度。 WideBeam® 技术将管道壁用作扩音器来优化信噪比，并提供较宽振动范围。 这些高性能传感器适用于钢管，但也可用于铝、钛和塑料材质。
超声波流量计的工作原理
当超声波在与流动介质相同的方向上传播时，其速度大于逆流传播时的速度。 超声波流量计使用这一原理来精确测量许多液体和气体的体积，还用来获得密度和粘度等参数。

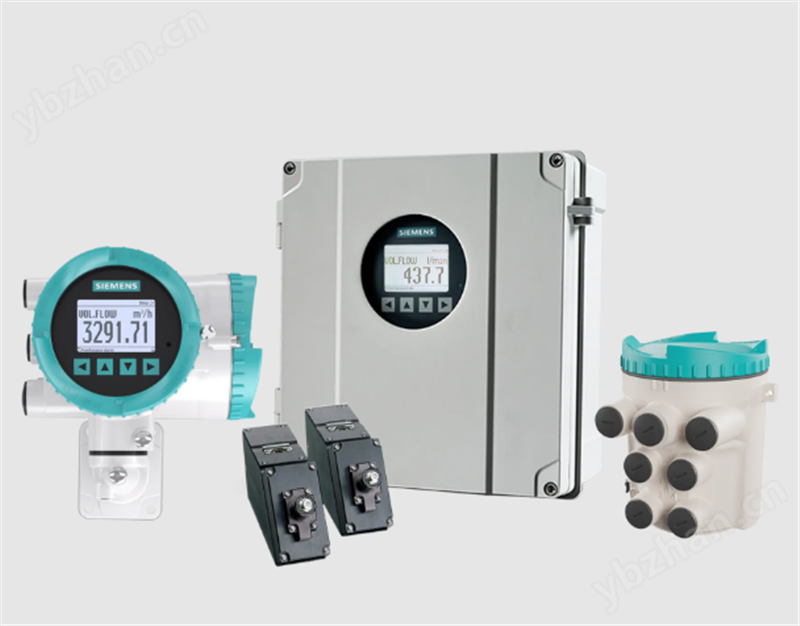

外夹式超声波流量计 SITRANS FS230
SITRANS FS230 外夹式数字超声波流量计是一种过程优化解决方案，适合在几乎任何液体应用中进行流量测量。FS230 具有出色的性能，可节省大量成本，非常适合需要高质量液体流量测量的众多领域，包括水和污水处理、暖通空调 (HVAC) 以及电力、食品饮料、制药、化工、采矿和纸浆造纸领域。SITRANS FS230 流量测量系统由 SITRANS FST030 变送器和 SITRANS FSS200 外夹式超声波传感器组成，分为三个不同型号提供：WideBeam®（高精度型）、通用型和高温型。西门子超声波流量计7ME3400 热量表 测厚仪
选型和订货
优点、特点：
市场上精度与重复性 – 精度为流速的 0.5 - 1%，重复性为 0.25%，符合 ISO 11631
100 Hz 数据更新率 – 可检测出流量的极小和非常快速的波动
数字传感器链路 (DSL) – 在测量阶段尽早将信号数字化，可实现高信噪比测量并提高测量精度
安装得到简化 – 多个设置向导引导用户完成每个调试步骤
易于使用的人机界面 (HMI) – 全图形化显示屏包含简单的导航菜单，一次可显示多达 6 个可自定义的参数
技术数据
SITRANS FST030 墙壁安装式变送器
SITRANS FSS200 外夹式超声波传感器
配置墙壁安装外壳，1 或 2 通路
通信HART 7.5 或 Modbus；与 SIMATIC PDM 兼容
材料铝
外壳IP66/67，NEMA 4X 等级
I/O多达 6 个通道，包括模拟量、继电器或数字量输出以及数字量输入 + RTD
显示屏全图形化显示屏，240 x 160 像素
电源20 - 27 V DC，100 - 240 V AC，47 -63 Hz（通用电源）
认证UL、ULc、CE
SITRANS FS220
SITRANS FS220 外夹式数字超声波流量计提供基本的流量测量功能，具有出色的测量精度、成本效益和易用性。这种流量计是简单液体过程监控的解决方案。SITRANS FS220 流量测量系统由 SITRANS FST020 变送器和 SITRANS FSS200外夹装式超声波传感器组成，分为三个不同型号提供：WideBeam®（高精度型）、通用型和高温型。FSS200 传感器维护量小，精度高，甚至可测量含有大量气体和悬浮固体物的液体。
选型和订货
特点：
高精度和重复性 – 流速测量精度为 1%，重复性为 0.25%，符合 ISO 11631
出色的零点稳定性 – 几乎不需要设置零点
用户友好性–全图形化显示屏，具有简单的导航菜单和多个设置向导，并可在同一屏幕上显示多达 6 个可自定义的参数
易于维护 – 包括可移动的 SensorFlash® microSD 卡和内置的 USB 服务端口
SITRANS FST020 墙壁安装式变送器
通道单通道
通信Modbus RTU，与 SIMATIC PDM 兼容
外壳防护等级IP65 (NEMA 4X)
显示屏
240 x 160，全图形化
电源100-240 V AC 15 VA 最大，11.5-28.5 V DC 7.5W 最小
输入2 个数字量输入，用于累加器启动/停止和复位
输出1x 4 -20 mA、1x 继电器、1x 脉冲/频率
精度1%，速度 ≥ 0.3 m/s (1 ft/s) 时
流量范围±12 m/s (±40 ft/s)，双向
管道尺寸范围12.7 mm 至 10 m（0.5" 至 394"）
认证UL、ULc、CE
典型应用：水和污水处理、暖通空调 (HVAC)、电力和化工

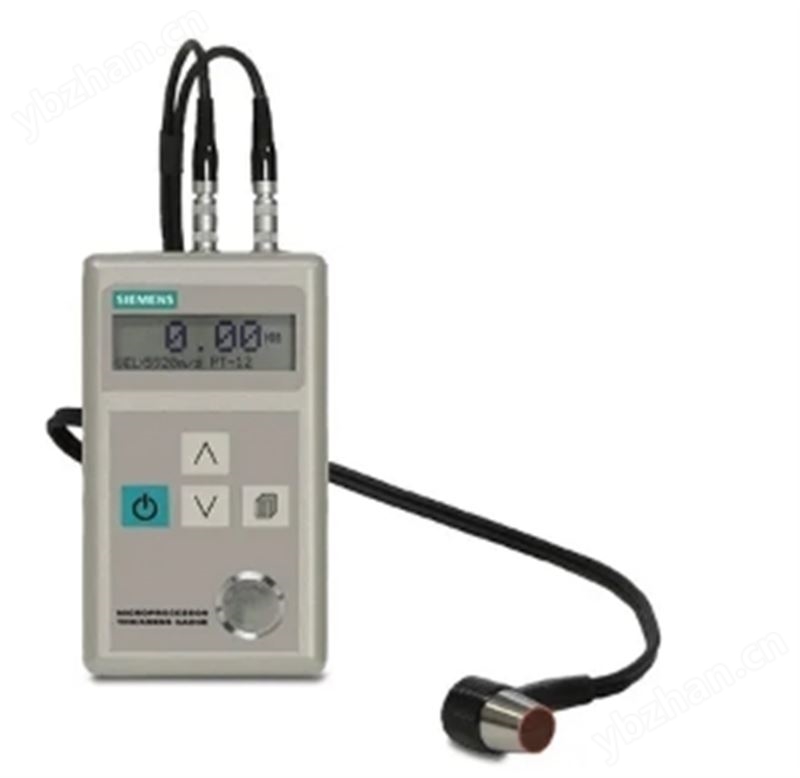

SITRANS F S 测厚仪
在外夹式超声波流量精确测量中，一个单独和易于使用的数字式超声波管道壁测厚仪是工具。即使是极小的罐壁厚度计算错误也会对外夹式流量计的精度产生很大影响，因此，管道测厚仪需要极为精确。标准探头在 5 MHz 频率下工作，能够测量极小的管壁厚度。虽然测厚仪最初的设计是为了提高夹装式流量计的精度，但也可用于测量任何罐壁的厚度。西门子超声波流量计7ME3400 热量表 测厚仪
独立式厚度计可与以下可配置的系统配合使用：
SITRANS FS230
SITRANS FS220
优点
方便地测量管壁厚度
适用于各种金属和非金属管道材料，如钢、铝、钛、塑料和陶瓷
以英寸或毫米单位显示结果
详情
声音速度范围1000 - 9999 m/s (3280 - 32805 ft/s)
探头频率5 MHz
工作温度-10 至 50°C（14 至 122°F）
电源2 节 1.5V AAA 电池
电池寿命约 250 小时
显示屏类型128 x 32 LCD，带背光
重量150 g (5.3 oz)
西门子超声波流量计常见型号：
7ME3400-1CE00-2BA2
7ME3400-1CE00-2DA2
7ME3400-1CE00-2EA2
7ME3400-1GE00-2BA2
7ME3400-1GE00-2DA2
7ME3400-1GE00-2EA2
7ME3400-1GE20-4BA3
7ME3400-1LA00-3DA2
7ME3400-1LA20-3DA2
7ME3400-1LE00-2DA2
7ME3400-1LE00-3BA2
7ME3400-1LE00-3DA2
7ME3400-1LE00-3EA2
7ME3400-1ME20-4BA3
7ME3400-1QA00-3DA2
7ME3400-1QC00-2BA2
7ME3400-1QC00-2DA2
7ME3400-1QC00-3BA2
7ME3400-1QC00-3BA3
7ME3400-1QC00-3DA2
7ME3400-1QC00-3DA3
7ME3400-1QC00-3EA2
7ME3400-1QC20-4BA3
7ME3400-1UA00-3EA2
7ME3400-1UC00-3DA2
7ME3400-1UC00-3EA2
7ME3400-2CC00-4DA2
7ME3400-2CC00-4EA2
7ME3400-2CC20-4BA3
7ME3400-2GA00-4EA2
7ME3400-2GC00-4BA2
7ME3410-1KE01-3DR2
7ME3410-1QC20-4BA5
7ME3410-1TC01-3ER4
7ME3410-1UC20-3BA3
7ME3410-2BC01-4ER4
7ME3410-2CC01-4DR4
7ME3410-2PC01-5ER4
7ME3410-2TC01-5ER2
