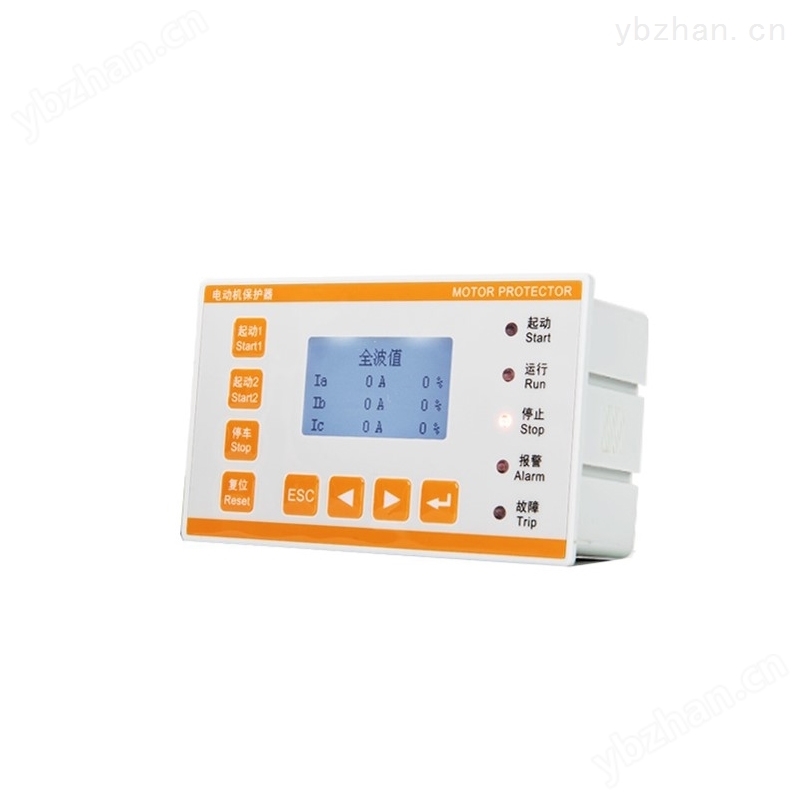

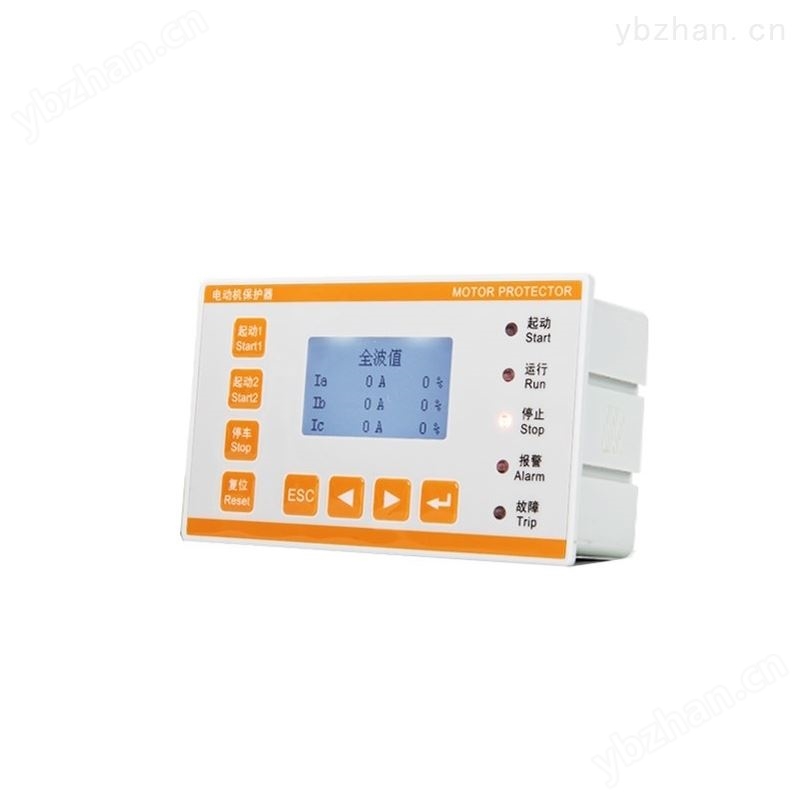

电动机智能保护器 产品概述：
电动机智能保护器 （以下简称保护器）适用于额定电压至 380V 的低压电动机回路， 集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机安全运行，带有逻 辑可编程功能，可以满足多种控制方式。 该产品有一体式和分体式两种结构选择，由主体、互感器组成，可适应各种柜体的安装。
■ 支持电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流 正序、负序、零序分量、电压、三相电压相角、剩余电流。
■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵 转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温 度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。
■ 8 路可编程 DI 输入，默认采用内置 DC24V 电源，也可选择外部有源湿接点。
■ 5 路可编程 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方 式，可通过通讯总线实现主站对电动机的遥控“起/停”。
■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。
■ 标配 MODBUS_RTU 通讯，可选配 PROFIBUS DP 通讯，支持最多 2 路通讯接口。
■ 可选配 1 路 4-20mA 模拟量输出接口，与 DCS 系统相接，可实现对现场设备的监控。
■ 具有故障记录、起动记录、停车记录、DI 变位记录和再起动记录等各类事件记录。
■ 显示界面液晶显示，支持中/英文切换。
智能电机综合保护器产品应用场景：

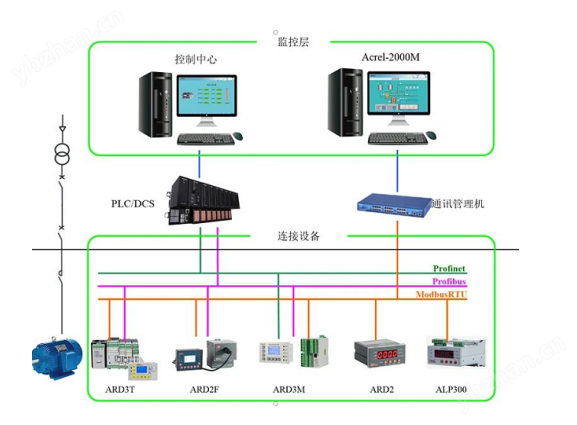

智能电机综合保护器产品组网图：

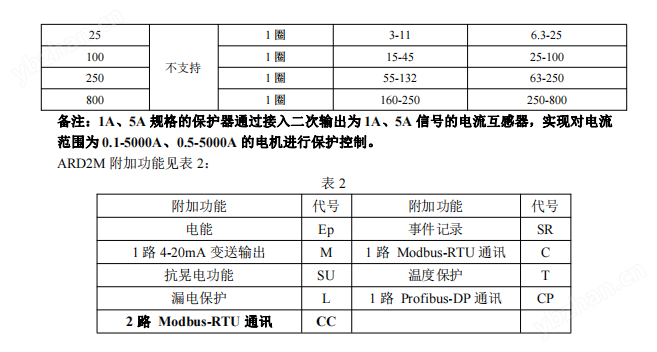

智能电机综合保护器产品选型：
备注： （1）、100A 及以下电流规格的一体式保护器使用一体式电流互感器，； 100A 及以下电流规格的分体式保护器使用分体式电流互感器； 250A、800A 电流规格使用另外一种分体式电流互感器。互感器外观尺寸详见“外形尺寸及 安装”部分。 （2）、温度测量支持传感器类型为 PTC 或者 NTC 或者 PT100。 （3）、选配漏电功能（L）后，每台保护器自配一只漏电互感器，漏电互感器尺寸详见“外 形尺寸及安装”部分。漏电互感器标配 2m±10cm 二次线，如需其它长度可同厂家联系。

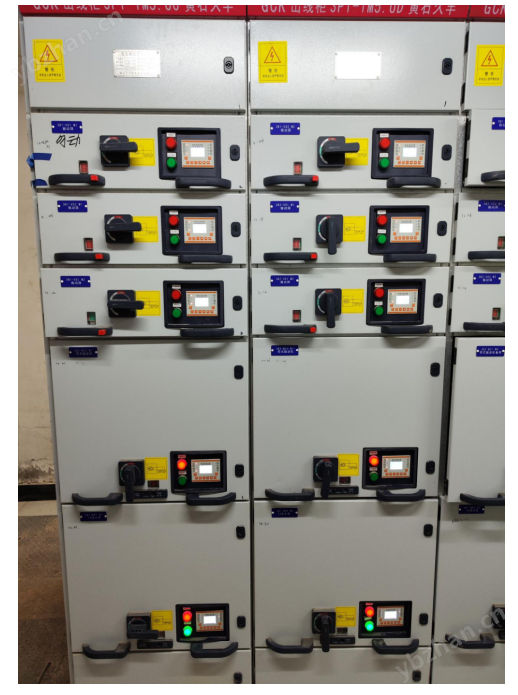

智能电机综合保护器产品现场安装图片展示：
智能电机综合保护器产品相关认证证书：
