测量液体或者气体的机械式流量开关，档板的
机构和一个可调节的微开关，可靠设计。

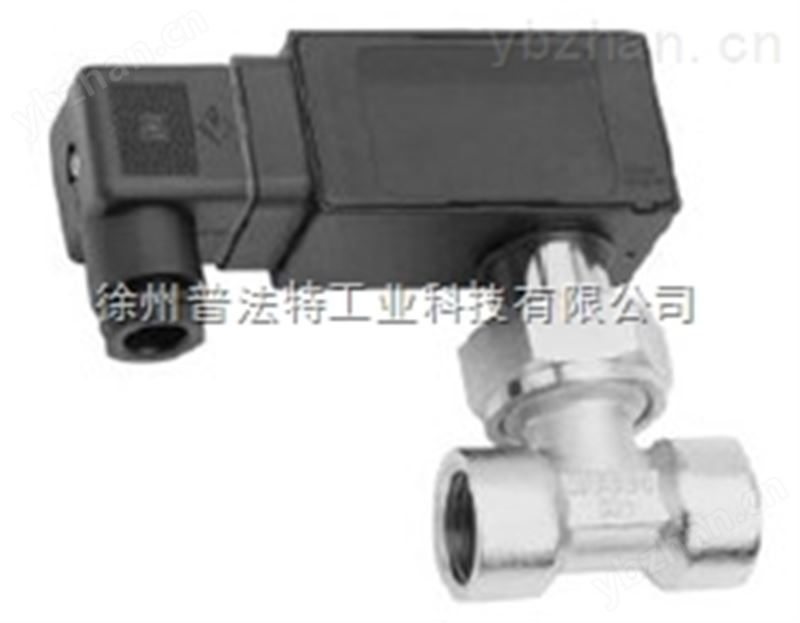

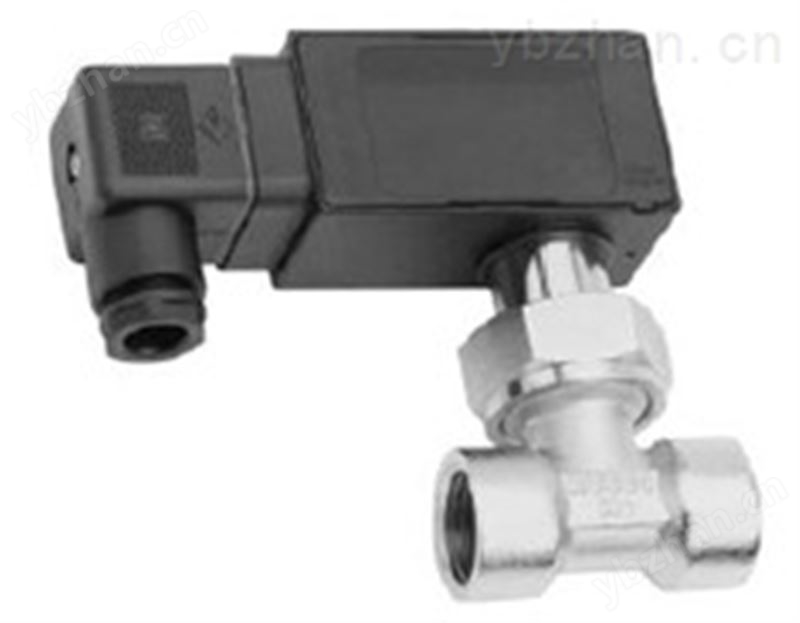

UR3K- -….GM/GK靶式流量开关
测量液体或者气体的机械式流量开关，档板的
机构和一个可调节的微开关，可靠设计。
• 独立的电气元件和机构
• 优秀的重复性
• 耐污
• 低压力损失
• 通过螺纹精密调节开关
• 大开关容量
材料：
UM3K- -….GM UM3K- -….GK
外壳 铜 MS58 不锈钢1.4305
镍板
主体 铜 MS58 不锈钢1.4571
镍板
档板 不锈钢1.4301/1.4571 不锈钢1.4301/1.4571
弹簧 不锈钢1.4310不锈钢1.4310
磁体 oxyd300 oxyd300
密封 NBR NBR
电气数据
干簧管开关，配线0.372n.o.
250VAC 1A 50VA
DIN43650-A接头
防护级别IP65
选型表 组合使用请看“技术数据”
|
UM3K- |
010 |
G |
M |
006 |
基本型号 |
||
|
特点 |
|||||||
|
010 |
● |
名义口径 DN 10~G3/8 |
|||||
|
015 |
● |
名义口径 DN 15~G1/2 |
|||||
|
020 |
● |
名义口径 DN 20~G3/4 |
|||||
|
025 |
● |
名义口径 DN 25~G1 |
|||||
|
032 |
● |
名义口径 DN32~G1 1/4 |
|||||
|
040 |
● |
名义口径 DN40~G1 1/2 |
|||||
|
050 |
● |
名义口径 DN50~G2 |
|||||
|
G |
● |
母螺纹 |
|||||
|
M |
● |
铜 |
|||||
|
K |
● |
不锈钢 |
|||||
|
050 |
● |
3.5~5l/min |
|||||
|
065 |
● |
5~6.5l/min |
|||||
|
095 |
● |
7~9.5l/min |
|||||
|
165 |
● |
13~16.5l/min |
|||||
|
270 |
● |
21~27l/min |
|||||
|
460 |
● |
35~46l/min |
|||||
|
760 |
● |
63~76l/min |
|||||
|
特别选择 /VARIO |
□ |
油 / 气的测量范围 M12X1 ， 4 芯接头 更小的流量范围 |
|||||
