防腐拉绳开关GL-K2203BX AC/DC450V 10A输送机保护装置是带式输送机的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内技术。主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。
产品概述
不锈钢GL-K2203BX拉绳开关AC/DC450V 10A是一种专为输送系统设计的高性能保护装置。它主要用于冶金、电力、煤岩、矿山及化工等行业的输送系统中，作为输送机自动化控制常用的传感元件。该开关通过拉动就近的停机线缆，能够迅速实现紧急停机，从而避免人身或设备事故的发生。

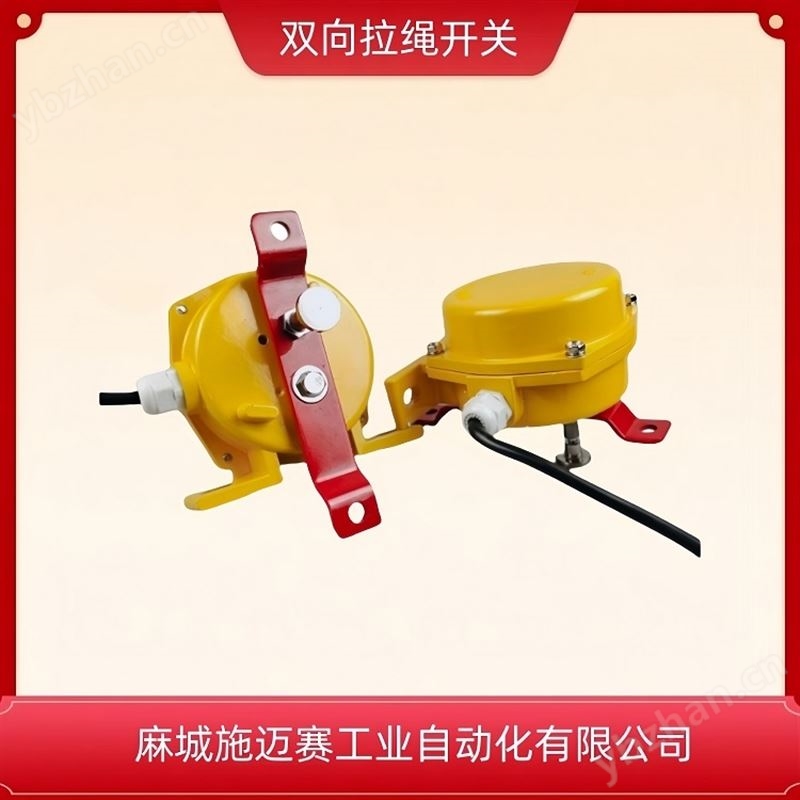

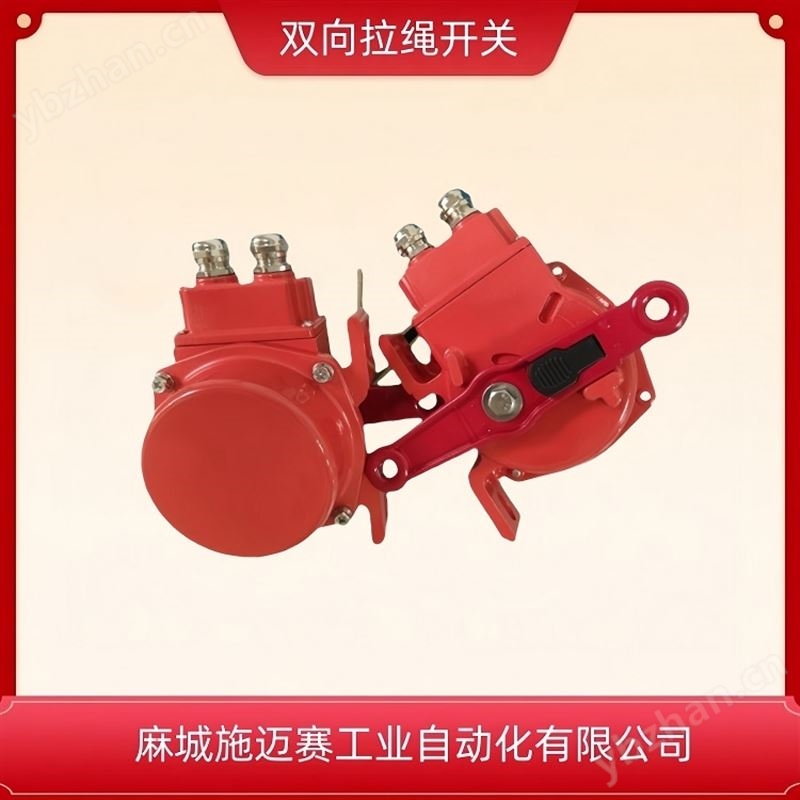

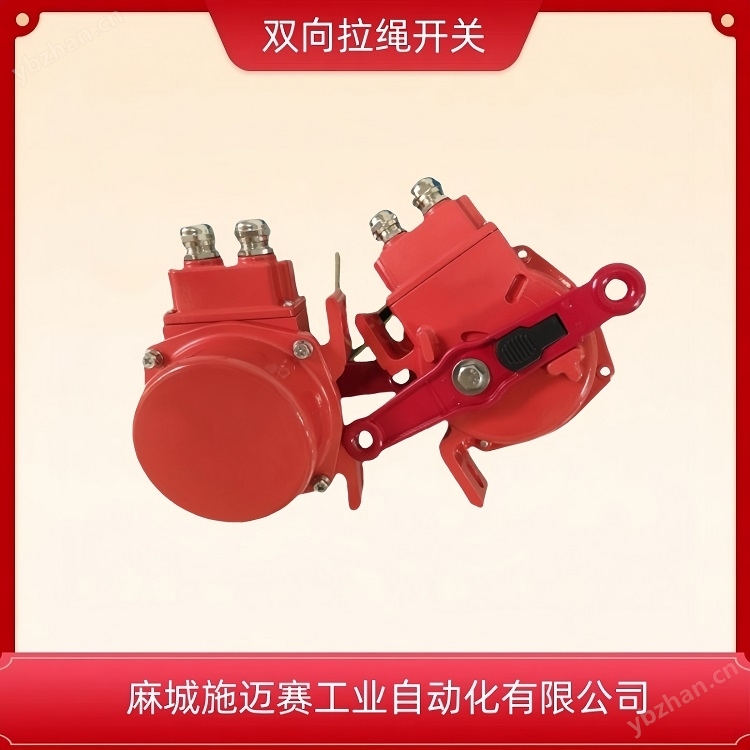

双向拉绳开关GL-K2203BX AC/DC450V 10A输送机保护装置
技术参数
型号: GL-K2203BX
额定电压: AC/DC 450V
额定电流: 10A
操作方式: 拉绳式
应用: 适用于控制电路的通断，常见于机械设备、照明系统等。
主要特点
-
高电压支持: 适用于450V的交流或直流电。
-
电流容量: 承载电流10A，满足多数中等功率设备需求。
-
操作简便: 拉绳设计，便于远程操作。
-
耐用性: 结构坚固，适合工业环境。
应用场景
-
工业设备: 用于机械设备的启停控制。
-
照明系统: 适用于大型照明系统的开关控制。
-
安全系统: 用于紧急停止装置。
技术参数
-
传动材质：A3铁材质镀镍
-
外壳材质：不锈钢表面精工抛丸喷塑
-
缆绳所需张力：49±10N(5±1kgf)
-
接点数：2
-
接线口：6~12mm电缆
-
动作角度：30°
-
防护等级：IP65
技术参数：
型号：
品牌：麻城施迈赛
工作电压：24V/220VAC/380VAC/450V±15%【AC/DC】
负载电流：≤5A
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90%
输出触点：2常开2常闭，可选1常开1常闭，或者只要常开，只要常闭
防护等级：IP67
复位方式：自动/手动复位
响应时间：＜2mS
动作力：50±10N
外壳:压铸铝、可选用304不锈钢、316不锈钢
主要组成部分
双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。
结构特征与工作原理：
本产品采用铝合金铸造壳体回转式凸轮结构。、强度高、重量轻。
外壳防护等级达到IP65，可在恶劣环境下长期工作。
本产品动作灵敏、稳定性高、性能可靠。外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作； 当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
触点容量大，动作灵敏、可靠。
坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。所供产品密封性能良好,接点固化,外壳耐腐蚀
安装与使用安装位置与方式
不锈钢拉绳开关GL-K2203BX通常安装在输送机的一侧，具体安装位置应低于胶带并便于现场工作人员使用。两台拉绳开关之间相距约50米为宜1。

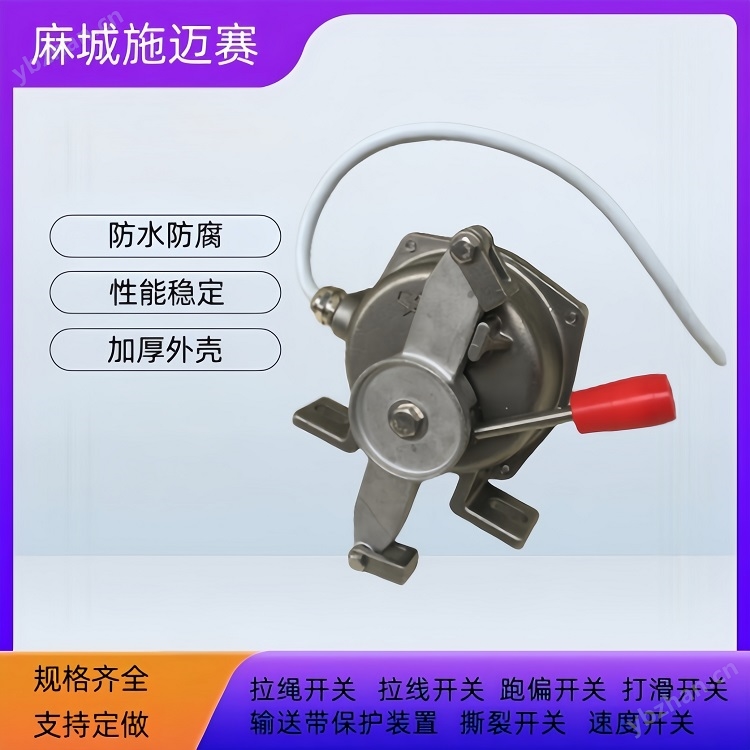

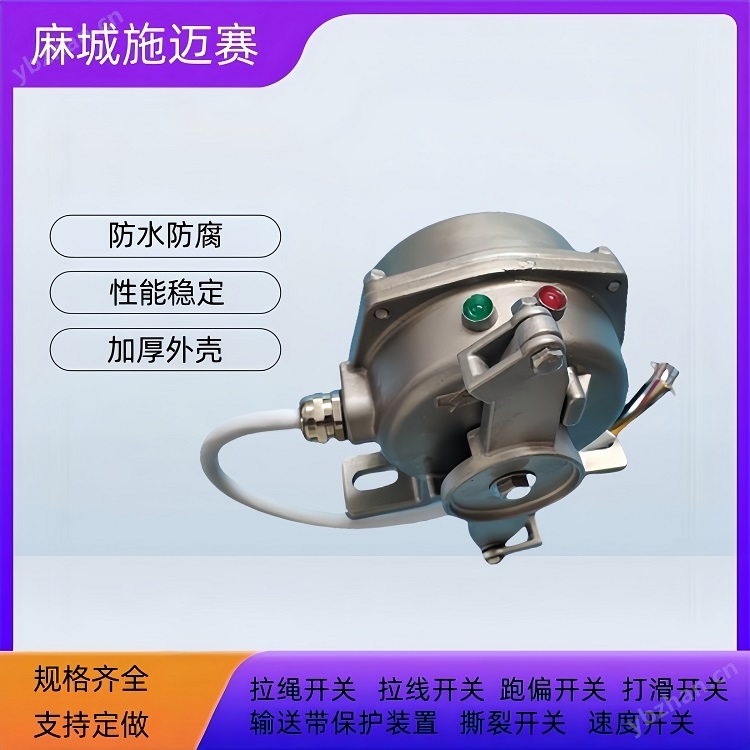

防腐拉绳开关GL-K2203BX AC/DC450V 10A
主要用途与适用范围
紧急停机：当胶带机在运行过程中出现异常情况时，只需拉一下就近的停机线缆即可实现紧急停机。
禁止启动：在维修人员没有撤离或其他异常情况下，将拉绳开关锁定在停机位置，防止胶带机被误启动，确保检修人员的安全。
拉线开关的选型与安装
拉绳开关主要是带式输送机在紧急情况下停机的一种保护装置，在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。在开关设置安装时拉绳开关固定安装在带式输送机两侧支架上，其中要注意保持间隔（约40m），彼此两侧之间系上拉绳。在带式输送机发生意外情况或紧急事故时，设备操作人员可以在带式输送机沿线拉动拉绳，使拉绳开关控制带式输送机，实现紧急停机。
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）
工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。
双向拉绳开关是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于各种输送机机械、电厂、矿山、钢铁、化工、冶金、轻工、阀门、铁路、等各个行业。
