1.0%质量流量精度
全补偿质量流量: 所有流量系数均可以自动且动态补偿到值[HART协议通信型]
为总流量、流量、或报警状态同时提供4~20mA信号和脉冲信号输出
FOUNDATION™现场总线协议通信型
多种功能块: 标配5 Als，AR，IT，SC和IS，PID可选
软件下载功能(可选)
诊断功能(可选)
规格

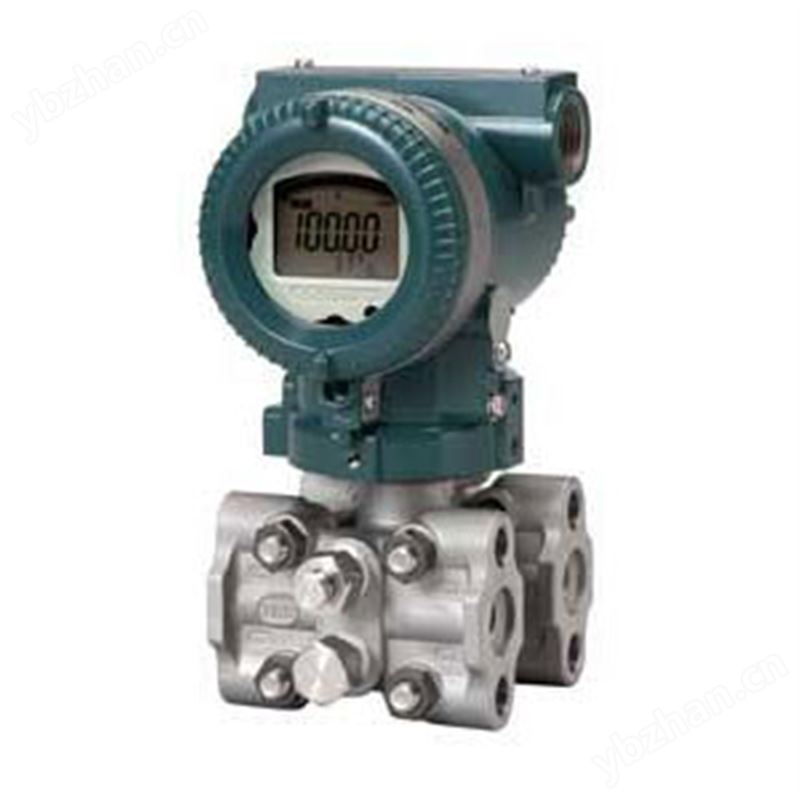

| EJX910A多变量变送器 | |||||
| L膜盒 | M膜盒 | H膜盒 | |||
| 测量范围 | 差压 |
-10~10 kPa (-40~40 inH2O) |
-100~100 kPa (-400~400 inH2O) |
-500~500 kPa (-2000~2000 inH2O) |
|
| 静压 | 压力 |
0~16MPa abs (0~2300psia) |
0~25MPa abs (0~3600psia) |
||
| 压力 |
-0.1~16MPa (-14.5~2300psig) |
-0.1~25MPa (-14.5~3600psig) |
|||
| 外部温度 | -200~800℃ (-328~1472℉) | ||||
| 测量量程 | 差压 |
0.1~10kPa (0.4~40inH2O) |
0.5~100kPa (2~400inH2O) |
2.5~500kPa (10~2000inH2O) |
|
| 静压 | 压力/压力 |
1~16MPa (145~2300psi) |
1~25MPa (145~3600psi) |
||
| 外部温度 | 10~1050℃ (18~1890℉) | ||||
| 精度 | 质量流量 | ±1.0% | |||
| 差压 | ±0.04% | ||||
| 静压 | ±0.1% | ||||
| 外部温度 | ±0.5℃ (±0.9℉) | ||||
| 流量计算参考 | 主要设备 | 孔板 |
ISO 5167-1:1991，ISO 5167-2:2003, ASME MFC-3M-1989 |
||
| 喷嘴 |
ISO 5167-1:1991，ISO 5167-3:2003, ASME MFC-3M-1989 |
||||
| 文丘里管 |
ISO 5167-1:1991，ISO 5167-4:2003, ASME MFC-3M-1989 |
||||
| 流体密度补偿 | 普通流体 | DIPPR (物理性能数据库) | |||
| 天然气 | AGA No. 8，ISO 12213 | ||||
| 蒸汽 | IAPWS-IF97 Water and Steam，1997 | ||||
| 手动模式 | 手动输入流量系数 | ||||
| 防护等级 | IP67，NEMA 4X和JIS C0920防浸型 | ||||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | ||||
| 输出信号 |
[HART协议通信型] 同时输出4~20mA信号和脉冲信号 [FOUNDATION™现场总线通信型] FOUNDATION™现场总线，两线制数字通信 |
||||
| 电源 |
HART: 10.5~42V DC (本安型: 10.5~30V DC) Fieldbus: 9~32V DC |
||||
| 环境温度 |
-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) |
||||
| 过程温度 |
-40~120℃ (-40~248℉) (普通型) |
||||
| 工作压力 |
16MPa (2300psi) |
25MPa (3600psi) |
|||
| 安装 | 2-inch管安装 | ||||
| 接液部件材质 | 膜盒 | 316L SST (膜片: 哈氏合金C-276) | |||
| 容室法兰 | ASTM CF-8M | ||||
| 外壳 | 铝合金 | ||||
| 流量配置工具 |
EJXMVTool™ 质量流量组态软件(FSA120) |
||||
