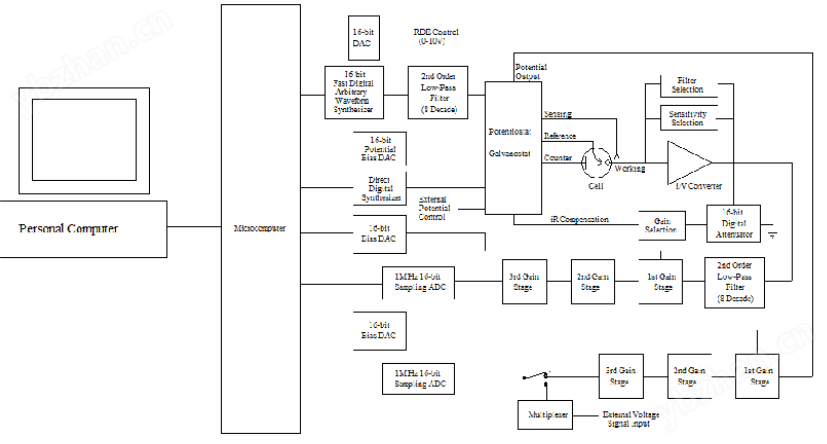

CHI600E系列为通用电化学测量系统。下图为仪器的硬件结构示意图。
仪器内含快速数字信号发生器，用于高频交流阻抗测量的直接数字信号合成器，双通道高速数据采集系统，电位电流信号滤波器，多级信号增益，iR降补偿电路，以及恒电位仪／恒电流仪（660E）。电位范围为 ± 10V，电流范围为 ± 250mA。电流测量下限低于10pA。可直接用于超微电极上的稳态电流测量。如果与CHI200B微电流放大器及屏蔽箱连接，可测量1pA或更低的电流。如果与CHI680C大电流放大器连接，电流范围可拓宽为 ± 2A。
CHI600E系列也是十分快速的仪器。信号发生器的更新速率为10MHz，数据采集采用两个同步16位高分辨低噪声的模数转换器，双通道同时采样的高速率为1MHz。双通道同步电流电位采样可加快阻抗测量的速度。某些实验方法的时间尺度可达十个数量级，动态范围极为宽广。循环伏安法的扫描速度为1000V/s时，电位增量仅0.1mV，当扫描速度为5000V/s时，电位增量为1mV。又如交流阻抗的测量频率可达1MHz，交流伏安法的频率可达10KHz。仪器可工作于二，三，或四电极的方式。四电极可用于液/液界面电化学测量，对于大电流或低阻抗电解池（例如电池）也十分重要，可消除由于电缆和接触电阻引起的测量误差。仪器还有外部信号输入通道，同步16位高分辨采样的高速率为1MHz。可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。这对光谱电化学等实验极为方便。
CHI600E系列硬件采用了高速的处理器，快速的放大器，快速的模数转换器和数模转换器。计时电量法加上了模拟积分器。一个16位高分辨高稳定的电流偏置电路以达到电流复零输 出，亦可用于提高交流测量的电流动态范围。高分辨的模数转换器具有更好的信噪比，也给出了灵敏 度设置的更大动态范围。
CHI600E系列仪器的内部控制程序采用了FLASH存储器。仪器软件的更新不再需要通过邮寄并更换EPROM，而可以通过网络进行传送并通过程序命令写入。这使得软件更新更加快捷方便。
CHI600E系列还允许升级为双恒电位仪。新的设计通过增加一块第二通道的电位控制，电流电压转换，多级增益和低通滤波器的电路板，便成了CHI700E系列的双恒电位仪。
CHI600E系列仪器集成了几乎所有常用的电化学测量技术。为了满足不同的应用需要以及经费条件，CHI600E系列分成多种型号。不同的型号具有不同的电化学测量技术和功能，但基本的硬件参数指标和软件性能是相同的。
CHI600E和CHI610E为基本型，分别用于机理研究和分析应用。它们也是十分优良的教学仪器。
CHI602E和CHI604E可 用于腐蚀研究。
CHI620E和CHI630E为综合电化学分析仪，而CHI650E和CHI660E为更的电化学工作站。
硬件参数指标
|
恒电位仪 |
|
|
零阻电流计2，3，4电极结构 浮动地线或实地 |
|
|
大电位范围： |
±10V |
|
大电流： |
±250mA连续,±350mA峰值 |
|
槽压： |
±13V |
|
恒电位仪上升时间： |
小于1ms,通常0.8ms |
|
恒电位仪带宽（-3分贝） |
1MHz |
|
所加电位范围： |
±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V |
|
所加电位分辨： |
电位范围的0.0015% |
|
所加电位准确度： |
±1mV,±满量程的0.01% |
|
所加电位噪声： |
<10mV均方根植 |
|
测量电流范围： |
±10pA至±0.25A，12量程 |
|
测量电流分辨： |
电流量程的0.0015%，低0.3fA |
|
电流测量准确度： |
电流灵敏度大于等于1e-6A/时为0.2%，其他量程1% |
|
输入偏置电流： |
<20pA |
|
恒电流仪(CHI660E) |
|
|
恒电流范围： |
3nA–250mA |
|
所加电流准确度： |
如果电流大于3e-7A时为0.2%，其他范围为1%，±20pA |
|
所加电流分辨率： |
电流范围的0.03% |
|
测量电流范围： |
±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V |
|
测量电位分辨率： |
测量范围的0.0015%电位计 |
|
参比电极输入阻抗： |
1e12欧姆 |
|
参比电极输入带宽： |
10MHz |
|
参比电极输入偏置电流： |
<=10pA @ 25°C波形发生和数据获得系统 |
|
快速信号发生更新速率： |
10MHz，16位分辨 |
|
快速数据采集系统： |
16位分辨，双通道同步采样，采样速率每秒1,000,000点 |
|
外部信号记录通道高采样速率： |
1MHz可拓展扫描电化学显微镜功能 |
|
实验参数 |
|
|
CV和LSV扫描速度： |
0.000001V/s至10,000V/s |
|
扫描时的电位增量： |
0.1mV（当扫速为1,000V/s时） |
|
CA和CC的脉冲宽度： |
0.0001至1000sec |
|
CA和CC的小采样间隔： |
1msCC模拟积分器 |
|
DPV和NPV的脉冲宽度： |
0.001至10sec |
|
SWV频率： |
1至100kHz |
|
i-t的小采样间隔： |
1ms |
|
ACV频率范围： |
0.1至10kHz |
|
SHACV频率范围： |
0.1至5kHz |
|
FTACV频率范围： |
可同时获取基0.1至50Hz，波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据 |
|
交流阻抗： |
0.00001至1MHz |
|
交流阻抗波形幅度： |
0.00001V至0.7V均方根值 |
|
其他特点 |
|
|
自动或手动iR降补偿 |
|
|
电流测量偏置： |
满量程，16位分辨，0.003%准确度 |
|
电位测量偏置： |
±10V，16位分辨，0.003%准确度 |
|
外部电位输入电位和电流的模拟输出 |
|
|
可控电位滤波器的截止频率： |
1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz |
|
旋转电极控制电压输出（CHI630E以上型号）：
|
0-10V对用于0-10000rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作通过宏命令可以控制数字输入输出线内闪存储器可迅速更新程序串行口或USB口数据通讯 |
|
电解池控制：
|
通氮，搅拌，敲击（需要特殊电解池系统）CV数字模拟器和拟合器。用户定义反应机理（CHI630E以上）或预定义反应机理（其他型号）交流阻抗模拟器和拟合器（具有交流阻抗测量功能的型号） |
|
大数据长度： |
256K-16384K可选 |
|
仪器尺寸： |
37 cm (宽) 23 cm (深) 12cm (高) |
CHI600E系列分成多种型号。不同的型号具有不同的电化学测量技术和功能，但基本的硬件参数指标和软件性能是相同的。
CHI600E和CHI610E为基本型，分别用于机理研究和分析应用。它们也是十分优良的教学仪器。
CHI602E和CHI604E可用于腐蚀研究。
CHI620E和CHI630E为综合电化学分析仪，而CHI650E和CHI660E为更的电化学工作站。
|
功能 |
600E |
602E |
604E |
610E |
620E |
630E |
650E |
660E |
|
循环伏安法（CV） |
l |
l |
l |
l |
l |
l |
l |
l |
|
线性扫描伏安法（LSV） # |
l |
l |
l |
l |
l |
l |
l |
l |
|
阶梯波伏安法（SCV） # |
|
|
|
|
|
l |
l |
l |
|
Tafel图（TAFEL） |
|
l |
l |
|
|
l |
l |
l |
|
计时电流法（CA） |
l |
l |
l |
|
l |
l |
l |
l |
|
计时电量法（CC） |
l |
l |
l |
|
l |
l |
l |
l |
|
差分脉冲伏安法（DPV） # |
|
|
|
l |
l |
l |
l |
l |
|
常规脉冲伏安法（NPV） # |
|
|
|
l |
l |
l |
l |
l |
|
差分常规脉冲伏安法（DNPV） # |
|
|
|
|
|
|
|
l |
|
方波伏安法（SWV） # |
|
|
|
|
l |
l |
l |
l |
|
交流（含相敏）伏安法（ACV） # |
|
|
|
|
|
l |
l |
l |
|
二次谐波交流（相敏）伏安法（SHACV） |
|
|
|
|
|
l |
l |
l |
|
傅里叶变换交流伏安法（FTACV） |
|
|
|
|
|
|
|
l |
|
电流-时间曲线（i-t） |
|
|
|
|
|
l |
l |
l |
|
差分脉冲电流检测（DPA） |
|
|
|
|
|
|
|
l |
|
双差分脉冲电流检测（DDPA） |
|
|
|
|
|
|
|
l |
|
三脉冲电流检测（TPA） |
|
|
|
|
|
|
|
l |
|
积分脉冲电流检测（IPAD） |
|
|
|
|
|
|
|
l |
|
控制电位电解库仑法（BE） |
l |
l |
l |
|
l |
l |
l |
l |
|
流体力学调制伏安法（HMV） |
|
|
|
|
|
|
l |
l |
|
扫描-阶跃混合方法（SSF） |
|
|
|
|
|
|
l |
l |
|
多电位阶跃方法（STEP） |
|
|
|
|
|
|
l |
l |
|
交流阻抗测量（IMP） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-时间测量（IMPT） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-电位测量（IMPE） |
|
|
l |
|
|
|
l |
l |
|
计时电位法（CP） |
|
|
|
|
|
|
|
l |
|
电流扫描计时电位法（CPCR） |
|
|
|
|
|
|
|
l |
|
多电流阶跃法（ISTEP） |
|
|
|
|
|
|
|
l |
|
电位溶出分析（PSA） |
|
|
|
|
|
|
|
l |
|
电化学噪声测量（ECN） |
|
|
|
|
|
|
|
l |
|
开路电压-时间曲线（OCPT） |
l |
l |
l |
l |
l |
l |
l |
l |
|
恒电流仪 |
|
|
|
|
|
|
|
l |
|
RDE控制（0-10V输出） |
|
|
|
|
|
l |
l |
l |
|
任意反应机理CV模拟器 |
|
|
|
|
|
l |
l |
l |
|
预设反应机理CV模拟器 |
l |
l |
l |
l |
l |
|
|
|
|
交流阻抗数字模拟器和拟合程序 |
|
|
l |
|
|
|
l |
l |
注：#：包括相应的极谱法和溶出伏安法。用于极谱法时需要特殊的静汞电极或敲击器。
