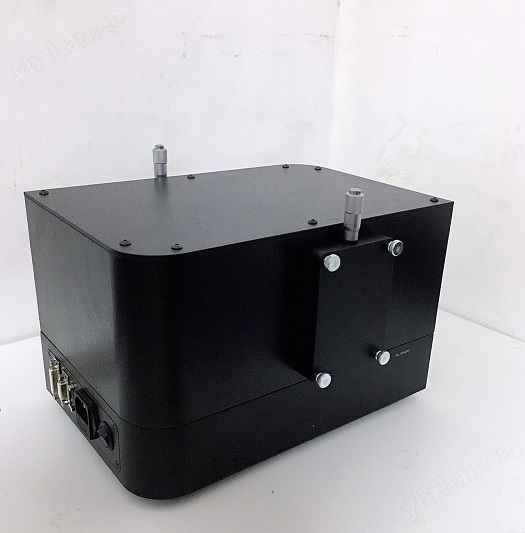

Omno300 系列三光栅光谱仪
●
非对称水平
Czerny-Turner
光路
,
消慧差设计
,
可改善谱线对称性和提高光学分辨率
●消二次色散设计，有效抑制杂散光
●可根据具体需求灵活配置多块光栅
●
RS232
接口通过计算机控制光栅转换
,
滤光片更换
,
波长扫描
,
实现全自动宽光谱测试
●入光口可与我公司各种光源配套使用，可配光纤接口
●可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中
Omno300/Omno500/Omno750
系列光谱仪具有两个可选出光口位置
●精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
●狭缝设计，刃口自动保护，宽度调节对称性，好使用寿命长
●配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
●选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
●光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
● 软件增加功能：定时间、定波长输出单色光。
基本参数：
|
焦距 (Focal Length) |
300mm |
|
F/# |
F/4.8 |
|
杂散光 (Stray Light) |
5×10-4 |
|
最小步距 (Minimum Step) |
0.0023nm |
|
光栅名称（ Grating Name ） |
光栅 S55x55x6 |
|
光栅有效使用面积 (Grating Size) |
55mm×55mm |
|
标准配置光栅参数 (Standard 3 Gratings) |
G1200-300 （ 1200g/mm,λp=300nm ） G600-750 （ 600g/mm,λp=750nm ） G300-1250 （ 300g/mm,λp=1250nm ） |
|
狭缝有效尺寸 (Slits Size) |
刃口 10μm 自动保护，宽 10μm-3mm 可调，高 14mm |
|
外形尺寸 (Size) |
390mm×278mm×204mm |
|
重量 (Weight) |
16kg |

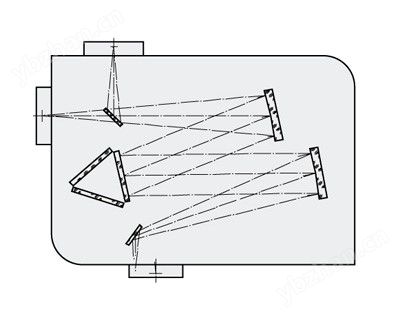

光路图：
光栅与技术指标对照表
|
光栅型号 |
线色散 (nm/mm) |
准确度 （ nm ） |
重复性 （ nm ） |
分辨率 （ nm ） |
理论光谱 范围 (nm) |
机械光谱 范围 (nm) |
|
G2400-250 |
1.3 |
0.1 |
0.05 |
0.05 |
185-500 |
0-550 |
|
G1800-250 |
1.7 |
0.15 |
0.08 |
0.08 |
185-500 |
0-730 |
|
G1800-500 |
330-730 |
|||||
|
G1200-250 |
2.7 |
0.2 |
0.1 |
0.1 |
185-500 |
0-1100 |
|
G1200-300 |
200-600 |
|||||
|
G1200-500 |
330-1000 |
|||||
|
G600-500 |
5.4 |
0.4 |
0.2 |
0.2 |
330-1000 |
0-2200 |
|
G600-750 |
500-1500 |
|||||
|
G600-1000 |
660-2000 |
|||||
|
G600-1250 |
830-2200 |
|||||
|
G300-500 |
10.8 |
0.8 |
0.4 |
0.4 |
330-1000 |
0-4400 |
|
G300-1250 |
830-2500 |
|||||
|
G300-1800 |
1200-3600 |
|||||
|
G300-3000 |
2000-4400 |
|||||
|
G150-4000 |
21.6 |
1.6 |
0.8 |
0.8 |
2600-8000 |
0-8800 |
|
G66-DB |
48.6 |
3.7 |
1.8 |
1.8 |
2500-25000 |
0-20000 |
|
G50-12000 |
65 |
5 |
2.5 |
2.5 |
8000-24000 |
0-26400 |
型号说明：
|
型 号 |
特 点 |
|
Omno301 |
出、入口垂直分布单色仪，出口安装狭缝 |
|
Omno302 |
出、入口平行分布单色仪，出口安装狭缝 |
|
Omno303 |
双出口单色仪，均安装狭缝，手动切换 |
|
Omno304 |
双出口单色仪，均安装狭缝，电动切换 |
|
Omno3051 |
出、入口垂直分布光谱仪，垂直出口安装 CCD |
|
Omno3052 |
双出口光谱仪，垂直出口安装 CCD ，平行出口安装狭缝，手动切换 |
|
Omno3053 |
双出口光谱仪，垂直出口安装 CCD ，平行出口安装狭缝，电动切换 |
软件说明：
操作系统： WindowsXP/Window2000/Windows98
硬件要求：内存 128MB 以上， CPU500M 以上。
可连接数据采集器和美国斯坦福 SR810/SR830/5210/7225 等多款锁相放大器进行光谱扫描 .
开机自动定位 , 定位位置用户根据需求设定
多种保存文件格式 (.tee/.bmp/.jpg/.xls/.txt 等 )
谱线显示放大、缩小、即时打印
频域、时域双重扫描功能
多光栅切换位置设定和扫描过程的多光栅自动切换
滤光片切换位置设定扫描过程的滤光片自动切换
仪器原始参数备份与恢复功能
控件 ocx 集成各种功能，方便二次开发，比如 labview 、 VB 、 VC 等。

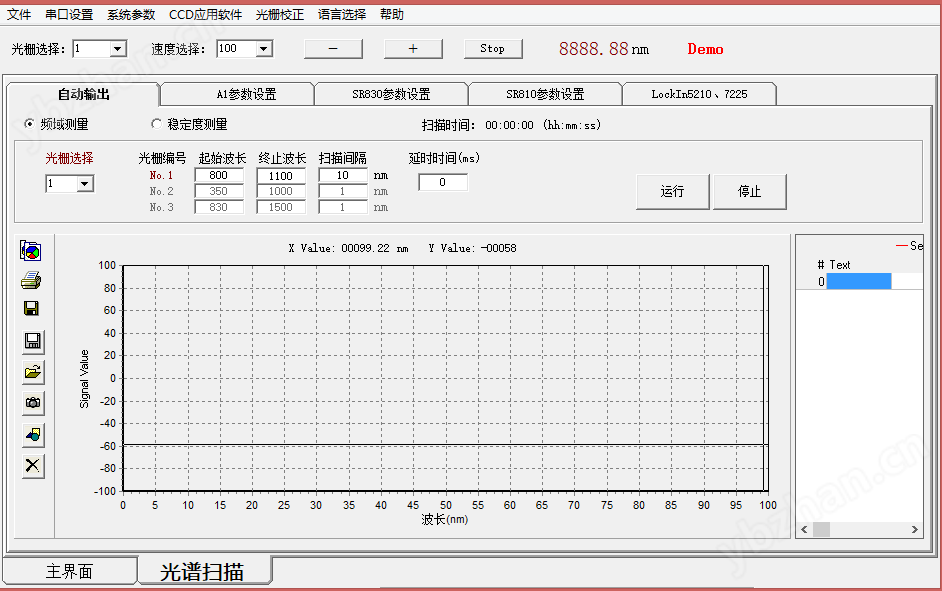

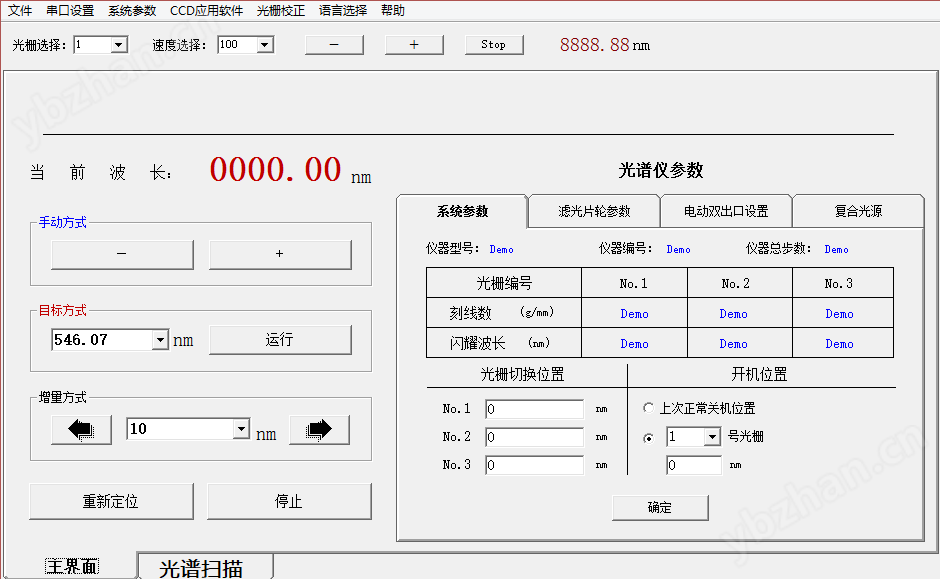

软件控制图
选配 六档滤光片轮（氙灯光源必选）：
滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。
该滤光片轮安装3块长波通滤光片，档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320、CB535、 HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。
数据采集器（选配）
*1至256倍的增益变换，测量范围宽
*高性能运算放大器和±15Bits的A/D转换器，实现高动态范围信号采集，测量精度高
*具有双路相同性能的输入通道，可设置为直流电压输入或直流电流输入
电流±5pA～±40µA电压±0.5µV～±4V
*双路D/A变换输出通道，可用于控制其他实验设备
输出幅度：0V～10V
D/A转换精度：12Bits
*可进行单通道测量和比率测量
*触发输入和触发输出通道各一个，可实现同步实验
*标准RS232串行接口及与光谱仪的并行接口
*方便二次开发
*重量：3kg
光电倍增管（选配）
短波限 185 nm
长波限 900 nm
有效感光面尺寸 24 mm×8 mm
光阴极材料多碱
玻壳材料透紫玻璃
倍增极结构环形聚焦
倍增极级数 9
阴极光照灵敏度（最小值） 140μA/lm
阴极光照灵敏度（典型值） 250μA/lm
阴极蓝光灵敏度（最小值） --
阴极蓝光灵敏度（典型值） 8μA/lm
红白比（最小值） 2.0×10⁵
红白比（典型值） 3.0×10⁵
阳极光照灵敏度（最小值） 1500μA/lm（1000V）
阳极光照灵敏度（典型值） 2000μA/lm（1000V）
暗电流（典型值） 5 nA（1000V）
暗电流（值） 50 nA（1000V）
增益（典型值） 8×106[//sup]
阳极到阴极电压（值，直流） 1250 V
上升时间（典型值） 2.2 ns
工作环境温度 -30～+50℃
适用技术领域
紫外-可见光分光光度计，原子吸收分光光度计，DNA检测，近红外光度检测荧光分光光度计，拉曼光谱仪，气相液相色谱仪，浊度计，直读光谱仪，生化医疗检测仪，油水分析，测汞仪，硫氮氧化物环境监测仪器，光学发光仪器。
