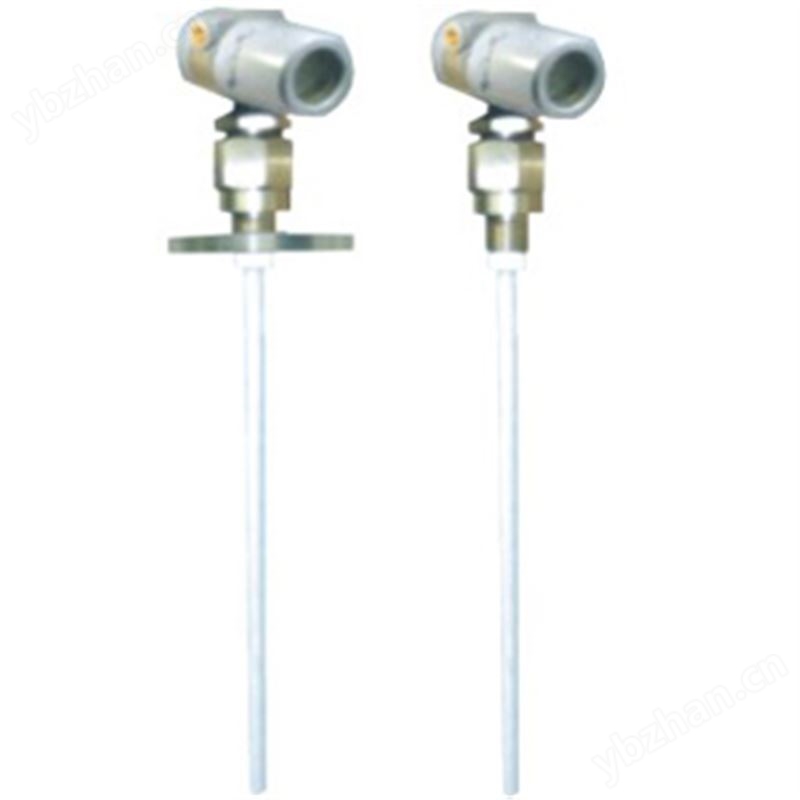

经典三级视频在线观看 SYC-UYZ-15 智能型电容物位计

概述
SYC-UYZ-15智能型电容物位计是新颖的物位测量仪表可广泛用于各行业中对决状颗粒状，粉米状液体介质的物位检测。特别是在高温，强腐蚀强粘附，干粘附粉尘大的恶劣环境下，进行测量，其效果是其他物位计的。

主要技术指标
安装方式：螺纹-螺纹一体化安装（螺纹M36X2外螺纹）
法兰：法兰一体化安装（PN）
HG20593-97 DN
测量范围：刚性探头痛：0~5m任意选用
柔性探头：3~20m任意选用
工作压力：1.6，2.5,4.0,0.3（MPa）
工作温度：-200~+200℃
工作电压：24VDC（负载电阻600Ω）
环境温度：-40~80℃
测量精度：非防爆±1%，防爆±1.5%
输出信号：4~20Madc
防护等级IP65
防爆等级：CT5
隔爆：ExdBT4-6
本安型：Exicl CT4-6

工作原理
智能型电容物位计利用传感器内“振荡电路”把料仓物位到起的电容量的变化经CPU后转换为4-20mA电流信号输出从而实现料位的连续测量。



电极结构形式与被测介质实例

1. 绝缘式：适用于不粘滞导电介质（如水、某些酸、炭黑等）。
2. 同轴裸极式：适用于较稀的绝缘介质（如：火油、轻油及某些有机溶液、液态气体）。
3. 裸极式：适用于高粘滞绝缘介质，干燥的小颗粒介质(如:沥表、重油、干澡水源与粮食)。
4. 同轴绝缘式：容器不是园柱形的场合下，不粘滞的导电性能不良或非绝缘介质。
5. 绝缘绳式：适用测量范围大的导电介质（如：水池、水井、水库等）。
6. 分离式：适用于某些非标准电极可用于料位等其它特殊测量。

安装注意事项

1. 本物位计安装位置如须尽量无离进料口，并且与仓壁的距离不少于300mm。
2. 当被测物料为固体时且仓壁为混凝土时，应注意使物位计外壳接地端子与混凝土钢筋用导线可靠连接。

若被测物料为液体时，如容器为非金属，则应由缸顶加装一条金属或良导体并与本物位计外壳接地端子可靠连接，以求多一个参考电极。

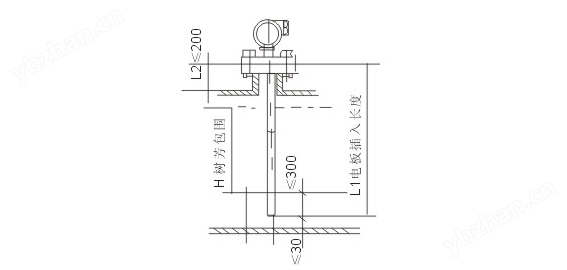

安装方式
1、0~3m建议选用刚性电极，采用法兰工螺纹安装方式；
2、3m以上建议选用柔性电极采用DN80法兰安装方式；
3、选型时须注明介质名称（或介电常数）L1（电极插入长度），L2（法兰面至量程上限的距离）及H（测量范围）。

安装方式


订货须知

1. 产品名称、规格、型号；
2. 工作压力、工作温度、防爆标志；
3. 材质名称；
4. 测量范围；
5. 连接螺纹标准、法兰标准是否配备法兰、螺栓、螺母、密封圈；
6. 标明介质介电常数、材质。
