产品简介
微型杆端传感器LCM100是FUTEK产品目录中最小的直列外螺纹解决方案。该微型隔膜解决方案直径仅为0.38英寸（9.5毫米），最小间隙高度为0.17英寸（4.2毫米），采用多功能M3外螺纹安装装置。它在拉伸和压缩载荷下都能提供超快响应，容量范围为2.2至25磅（1至11千克）。 LCM100微型称重传感器特别适用于具有尺寸限制的在线应用，如外科机器人，因为它为组件增加了最小的外径或高度。该型号提供两种电缆类型，一种是非护套编织电缆，设计用于一次性静态安装，另一种是护套电缆，设计为重复弯曲循环。也可以修改此模型以适应OEM应用。FUTEK应要求在DFM/DFX阶段提供应用和工程资源。
产品特征
高速、低偏转微型称重传感器 最小安装间隙 外径0.38“[9.5 mm] 17-4 PH不锈钢结构 用于拉伸和压缩 利用金属箔应变仪技术 RoHS 2015/863/EU
产品参数
| 量程 | 9.8,22.2,44.5,111.2 N |
| 非线性 | ±0.5% of RO |
| 迟滞性 | ±0.5% of RO |
| 不可重复性 | ±0.1% of RO |
| 额定输出 | 2 mV/V |
| 激励 | 7（VDC or VAC） |
| 桥路电阻 | 350 Ohm nom |
| 绝缘电阻 | ≥500 MOhm @ 50 VDC |
| 电缆 | #34 AWG 4芯屏蔽电缆，1.5米长 |
| 重量 | 8.5 g |
| 过载保护 | 150% of RO |
| 材质 | 不锈钢 |
| 防护等级 | IP64,IP65 |
| 操作温度 | -51 to +93 ℃ |
| 补偿温度 | 16 to +71 ℃ |
| 温度漂移零点 | 0.036% of RO/℃ |
| 温度漂移范围 | 0.036% of Load/℃ |
| 标定电压 | 5 VDC |

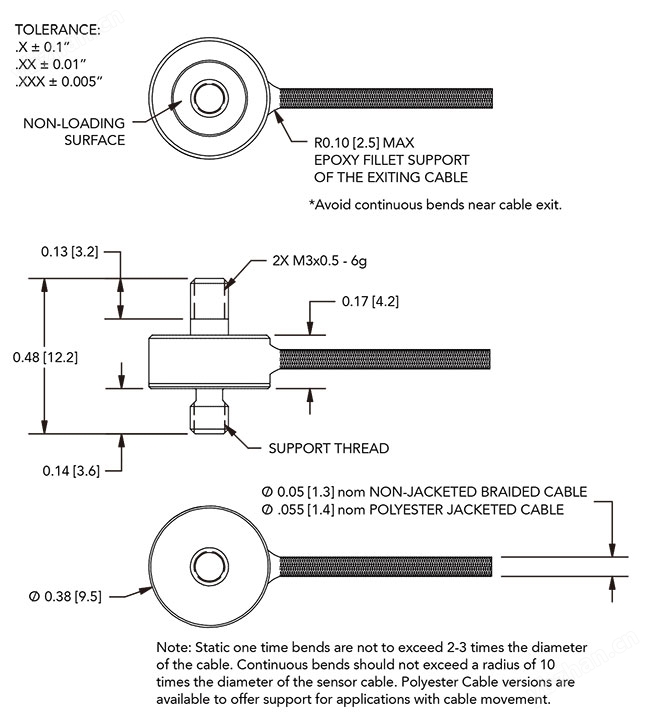

产品原理图

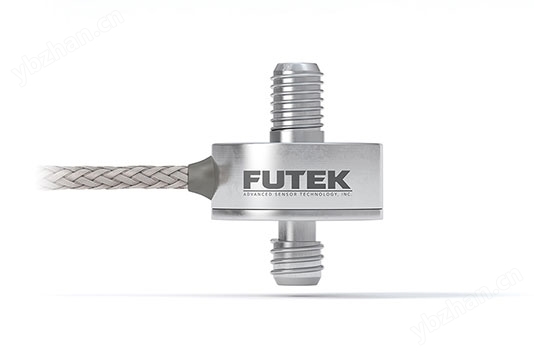

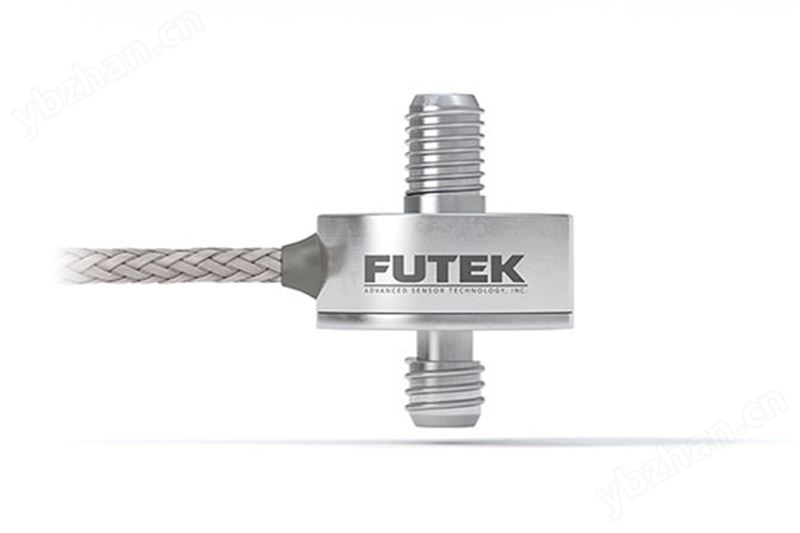

产品细节图

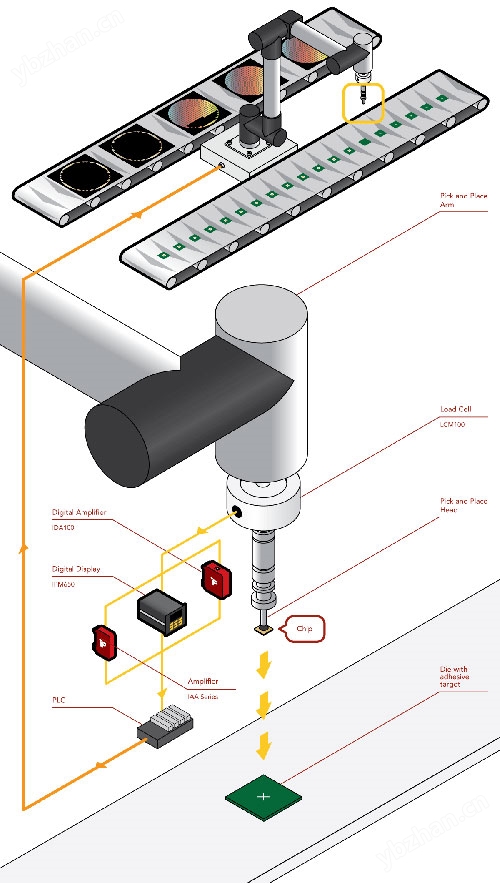

行业应用图
