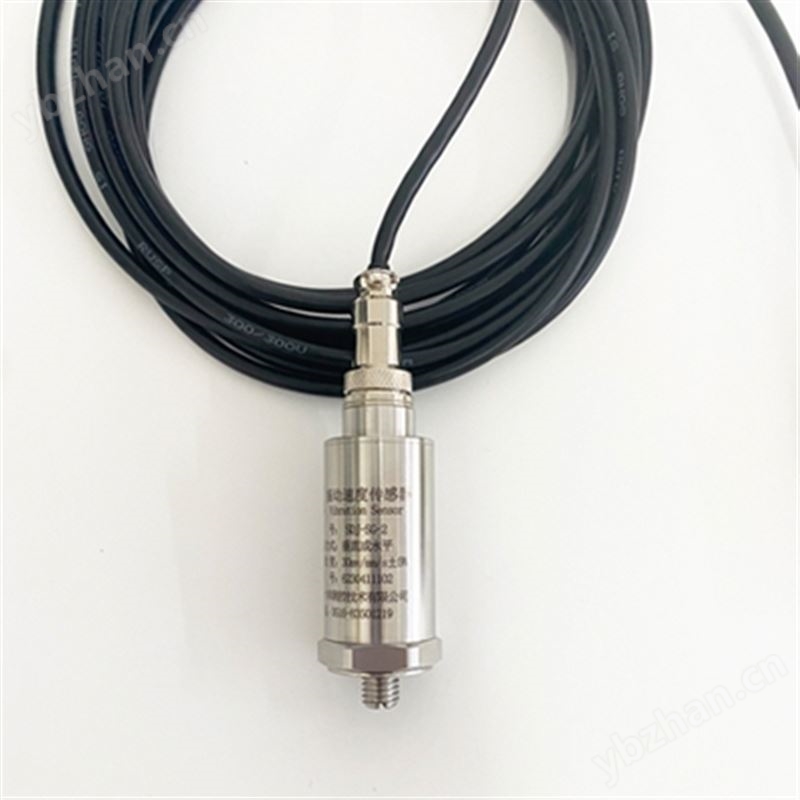

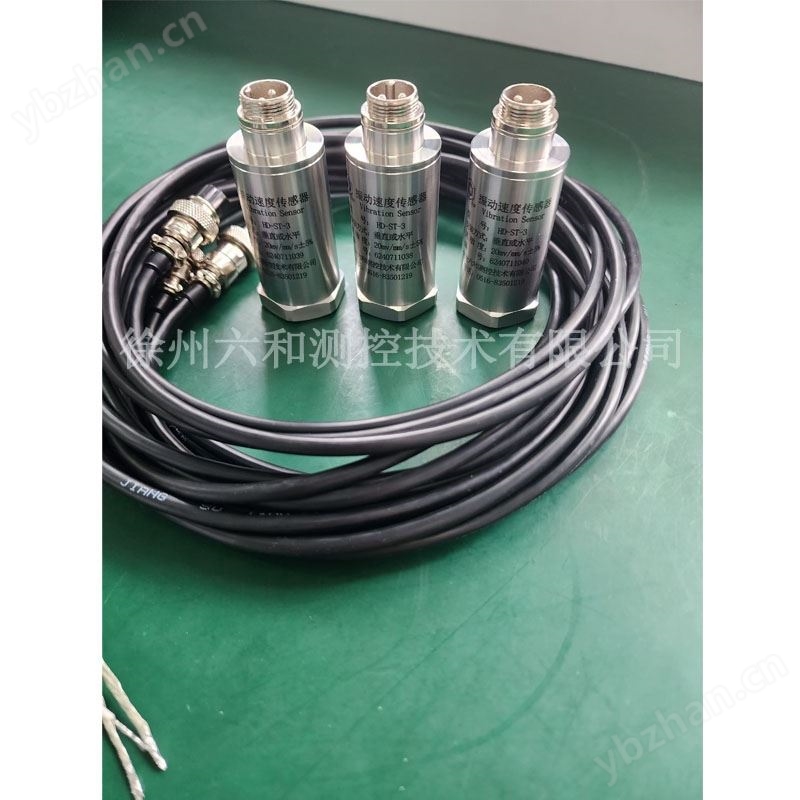

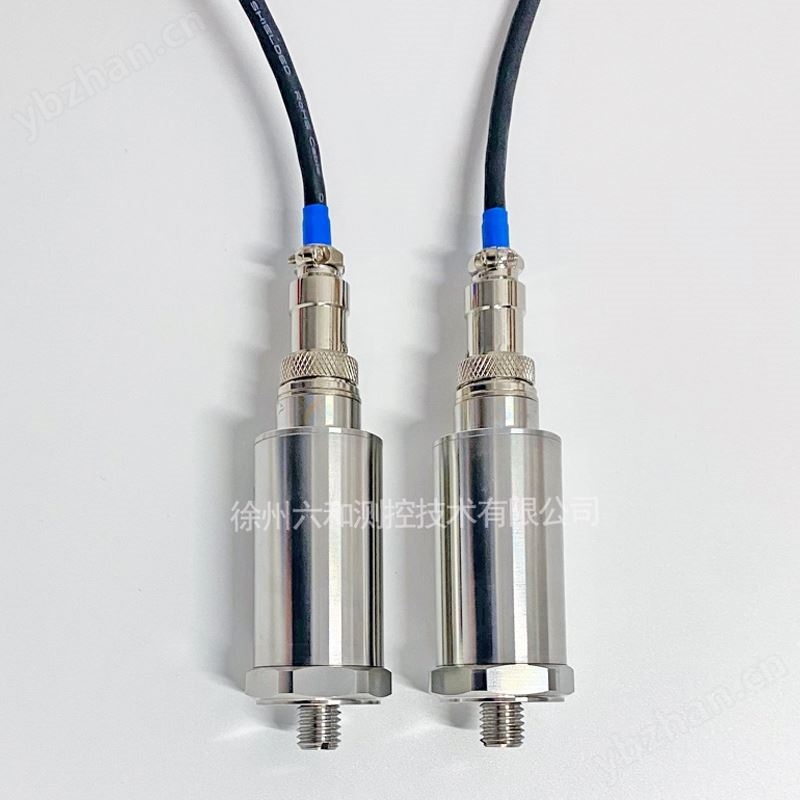

ST-3振动速度传感器震动探头
一、简介

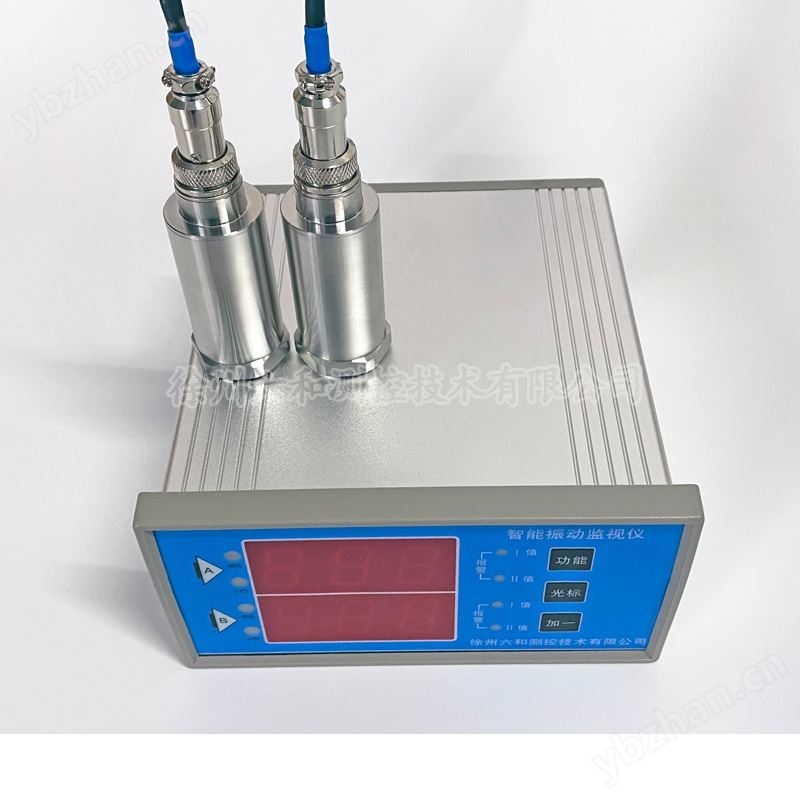

ST-3振动速度传感器直接安装在风机的轴承盖上，垂直或者水平安装于被测振动点上，配接振动监视仪表或振动变送器输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等，可以实现旋转机械连续长期的振动监测与保护。还可用于大型机械汽轮机、风机、水泵、磨煤机等机械设备壳体的振动测量与保护。具有安装维护方便、稳定性能好可靠、密封性好、使用寿命长等特点，而且防尘、防潮、防油。
二、工作原理
ST-3振动速度传感器在测振技术中是关键部件之一，它的作用主要是将机械量接收下来，并转换为与之成比例的电量。由于它也是一种机电转换装置。所以我们有时也称它为换能器、拾振器等。振动传感器并不是直接将原始要测的机械量转变为电量，而是将原始要测的机械量做为振动传感器的输入量，然后由机械接收部分加以接收，形成另一个适合于变换的机械量，末尾由机电变换部分再将变换为电量。因此一个传感器的工作性能是由机械接收部分和机电变换部分的工作性能来决定的。
三、安装振动速度传感器的重要作用
在转动设备和流动介质中，低强度的振动是不可避免的，因此，在机组制造和安装过程中，在机组的设计，运行管理方面应尽可能避免振动造成的干扰问题。把振动危害减轻到zui低限度。当泵房或机组发生振动时，应针对具体情况，用振动速度传感器逐一分析可能造成振动原因，找出问题的症结后。在采取有效的技术措施加以消除。
四、根据测量对象与测量环境确定传感器的类型
要进行一个具体的测量工作，首先要考虑采用何种原理的轴承振动传感器，这需要分析多方面的因素之后才能确定。因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量；传感器的来源，国产还是进口，价格能否承受，还是自行研制。
在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。
五、应用领域
广泛应用于风机、电机、水泵、汽轮机、压缩机、磨煤机、离心机、平衡机、空压机、制氧机、减速机等旋转机械设备振动的监视和保护。
六、电气指标：
测试条件：（温度20℃±5℃，在80Hz，速度为10mm / s情况下测得）
频率响应： 10到1000 Hz±8%
自振频率： 约12Hz
可测振幅： ≤2000μm(P — P)
最大加速度：10g
七、物理指标：
外形尺寸：φ35×80mm
安装方式：M10×1.5深10mm螺钉固定
重量：约350g
测量方向：垂直或水平（通用）
八、环境指标：
温 度： -30℃到+120℃
相对湿度 ≤90%,无强磁干扰
ST-3振动速度传感器震动探头
一、概述
HD系列振动速度传感器，可用于测量轴承、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的振动，其输出电压与振动速度成正比，故又称速度式振动传感器。也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价，它直接安装在机器外部，故使用维护极为方便。工程上的振动问题，大多数都是由转子引起的，例如：不平衡，不对中，动静磨擦等。而对于有些机械，轴振动被大部（或全部）传递到轴承座上，在这种情况下，测量轴承的振动对于机械设备的综合工况，可以提供比较有意义的信息，这些机械包括：具有滚动轴承的大部分机械；具有油膜的滑动轴承机械。在一些特殊条件下，由于某种原因（如安装条件限制以及环境等因素），安装电涡流传感器不可能，对于这种类型的机械若轴的振动能够大部分传到轴承座上，它的振动就可采用安装于轴承上的速度传感器进行测量。
二、基本原理
HD系列振动速度传感器是属于惯性式传感器，是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接，即可显示振动速度或位移量的大小，也可以输送到其它二次仪表或交流电压表进行测量。传感器的总体设计保证它有如下使用特点：(1) 它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。(2) 相对于其它类型的振动传感器而言，ST传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。(3) 传感器有较低的使用频率可以适用于低转速的旋转机器。(4) 传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动（0.01μm）。(5) 传感器有一定抗横向振动能力（不大于10g峰值）。
三、主要技术指标
l 基本测试条件：温度：20℃±5℃相对湿度：≤80%周围无强电磁场干扰
频响范围：10Hz~1200Hz
灵 敏 度：20-50mv/mm/s±5%
幅值线性度：<3%
横向灵敏度比：<5%
环境温度：-30℃ ~ 100℃
大位移：1mm（单峰值）
防护等级：IP65l
环境条件：防尘、防潮（95%不冷凝）
测量方式：垂直或水平
输出阻抗：≤450Ω
绝缘电阻：>2MΩ
安装方式：在底座有M10*1.5mm螺钉固定
四、使用注意事项：
传感器在运输及安装过程中，应尽量避免不必要的振动和冲击，尤其避免横向振动和冲击。
传感器输出为2芯屏蔽线，输出端均为浮地，对外壳绝缘。
注意传感器工作方向，不要安装错误
