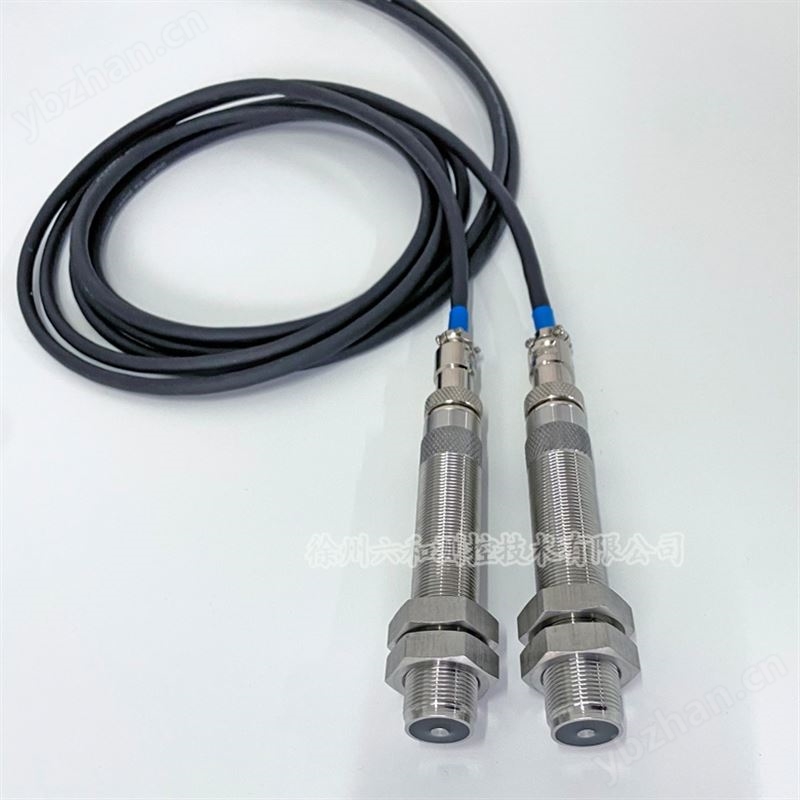

X12K4P转速传感器测速探头
一、概述
X12K4P磁阻转速传感器采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
磁阻转速传感器是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速过高时，磁路损耗加剧，电势锐减。
二、技术参数
直流电阻：200Ω～500Ω（25℃）
齿轮形式：模数2～4（渐开线齿轮）
使用温度：-10～+120℃
抗振动：20g
螺纹规格：M16*1（或客户要求）
测量范围：10～15000r/min（30齿）
输出信号幅值：30r/min＞200mV（测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形：渐开线齿轮─近似正弦波，若齿轮略有偏心则为调幅正弦波；孔板─近似方波。
三、齿轮材料
齿轮材料应采用导磁率 强的金属材料
齿形
成渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍精确的测量。如果主轴有轴向位移，则需注意磁极的中心应处在齿轮的中心位置上。
四、安装注意事项：
1、传感器输出线中的金属屏蔽层应接大地零线。
2、安装及运输过程中应避免强烈撞击。
3、在被测轴跳动较大时，应注意适当放大间隙，避免损坏。
4、本传感器为了考虑在恶劣环境中使用，故装配调试完毕后即行密封，故无法修理。
五、使用要求
传感器要正常工作，须在要检测的旋转体上安装导磁体发讯齿轮或孔板齿轮，模数大于或等于2，安装时，传感器端面距齿顶1mm左右。传感器输出为双芯高温屏蔽线，其中屏蔽层与双芯线中任一根相并连后再连接至转速表磁电式输入的“－端”。（信号线标准长2m，特殊规格小于10m）。
六、工作原理
磁电转速传感器是采用电磁感应原理实现转速测量，无需供电以及非接触便能测量各种导磁材料如：齿轮、叶轮、带孔（或槽）圆盘（或轴）的转速，并转换为交变电压信号输出。
磁电转速传感器是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高（0-a段），输出频率与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a-b段），当转速超过b，磁路损耗加剧，电实锐减。线圈采用特殊结构，抗干扰能力增强，获得广泛应用。
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽园盘都可以），将传感器安装在支架上，调整传感器与齿轮顶之间的间隙≤ 5mm 。当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生 Z （齿数）个电压脉冲信号，将此信号输入转速表，在转速表里设定好齿数，转速表就可以反映出轴的转速。
