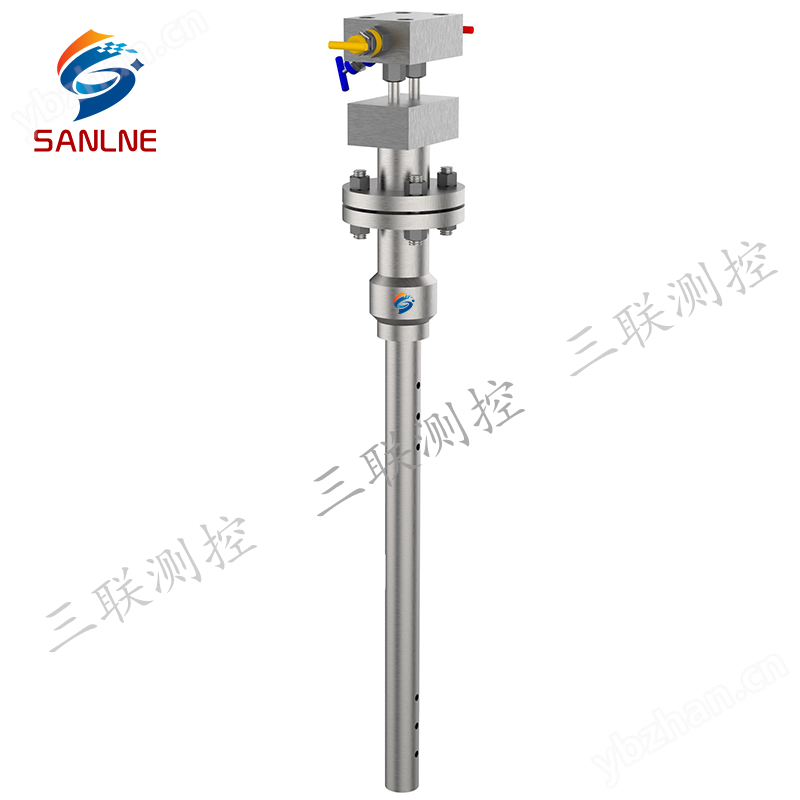

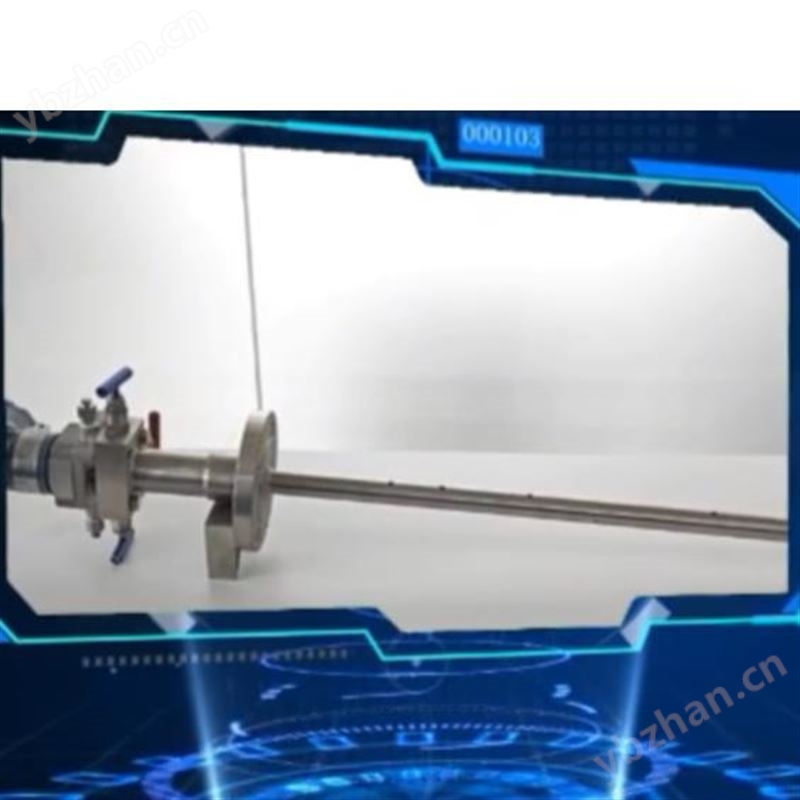

托巴管均速流量计

托巴管均速流量计是一种测量介质管道中心流速的皮托管原理的流量计，其前身是智能探针式流量计。托巴管流量计是采用皮托管原理提取管道中心流体流速（全压－静压 = 动压）再换算成流体体积流量与质量流量的差压式流量计。

一、托巴管流量计的特点：

1.节能：由于一次测量元件智能探针是Φ25mm不锈钢制成，其截面积很小在介质管道中几乎无压力损失，使运行成本大大减小，与孔板等节流装置相比较具有明显的节能效果。是国家发改委推荐的第061号节能产品。

2.耐高温高压：一次元件智能探针材质选用1Cr18Ni9Ti不锈钢 （ 根据不同介质选用特种钢 ），可耐介质最高温度650℃，介质最高压力32MPa。

3.可靠性高：因探针的构造非常简单，结构设计合理，导压管内介质不流动，杂物不容易进去，所以能长时间保持测量精度。

4.安装简便：只需在管道合适的位置上打一个相当的孔，把一次元件探针插入管道中心，即可方便地进行安装。

5.无需维护：一次测量元件探针本身无需维护，只需按计量器具定期检定要求对差压变送器进行零点和满度的校验以及二次表输入相应的电流进行校验。

6.测量范围广：流量在0.2 t/h～50000 t/h都可以精确测量。对低流速、小流量、大管径测量效果尤佳。

7.直管段要求低：实验积累了各种工况下弯管段到15倍管径之间修正系数数据库，只要用户提供直管段长度即可，即使在弯管处安装同样保证精度。

8.适合各种形状的管道：圆形、椭圆形、方形、长方形、棱形、三角形、梯形等均适用。

二、托巴管流量计适合测量的介质：

气体：一次风速 （ 量 ）、二次风速 （ 量 ）、（ 负压 ） 空气、氧气、氢气、干气、煤气 （ 转炉煤气、高炉煤气、焦炉煤气 ）、天然气、液化气、烟气、 化工物料气等；

汽体：过热蒸汽、饱和蒸汽、湿蒸汽、双向蒸汽等；

液体：水、不满管水、轻油、焦油、原油、各种溶液、化工物料液等。

三、托巴管流量计技术参数：

1、规格：DN50～DN5000（mm）；

2、测量准确度：±6.0%；重复性：±0.1%；

3、范围度：体积流量：10：1；质量流量：8：1；

4、工作压力：≤40MPa

5、流体温度：≤650℃；

6、介质粘度：≤30CP（相当于重油）

7、材质：根据测量介质选择，有321不锈钢、304不锈钢、316不锈钢、蒙乃尔等。

□ 特性 ● 内部二次平均结构，提供了高精度(读数的±1%)和高重复性(±1%) ● 外层冲击管采用一整块材料加工制做而成，无焊接，与由双体结构焊接而成的同类产品相比，自然有最高强度，也便于选用耐高温、耐腐蚀的材质。 ● 六边形结构，产生了流束分布形状，保证了低压信号的稳定，产生的差压高于同类产品，提高了量程比。 ● 适用管径为10mm～8000mm或更大 ● 适用于方形或矩形的管道 ● 对任何同类产品在测量脏污介质时不可避免的堵塞问题，有在线可拔出型或提供手动和自动吹扫方案及装置，实现不停产维护。 ● 托巴管+三阀组+温压补偿+变送器，组成一体化结构，使用更方便。 ● 无流量系数飘移，长期稳定。 ● 提供直观的共振验算，确保

长期稳定运行。 ● 压损小能耗低，节能显著。 ● 安装简便节省人工，价格低交货迅速(1个月)。 □ 一般规范 ● 适用于测量液体、气体和蒸汽的流量。 ● 准确度为被测实际流量值的±1%。 ● 测量的重复性为±1%。 ● 流量的量程比，典型的为10:1(差压值100:1)。常规安装型 □ 型号规格 ● 自带管道型(仅适用于小口径) ● 所有型号的管道分的材质与托巴管探头相同 ● 法兰安装 ● 螺纹安装 ● 法兰安装
