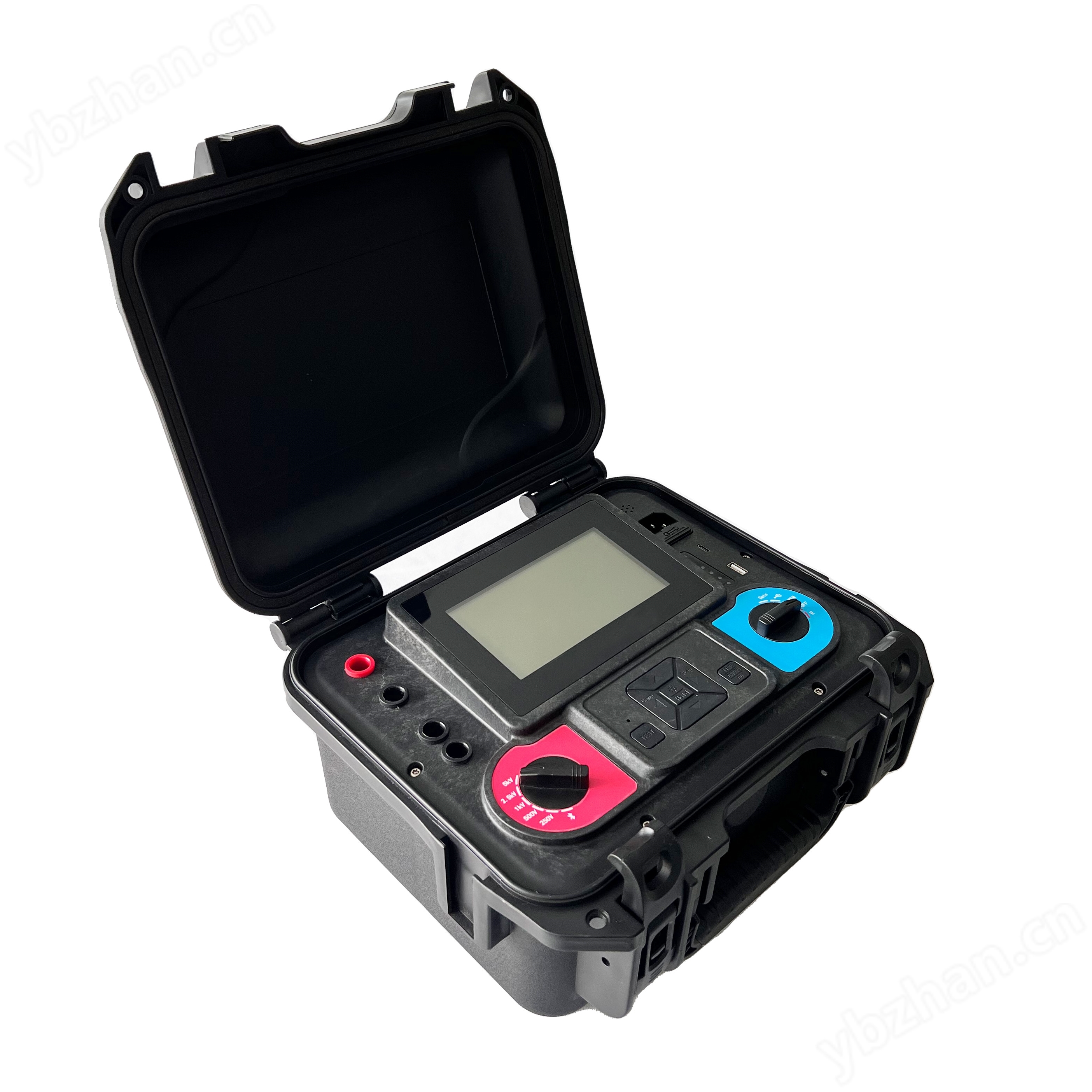

GDJ-5高压数字兆欧表
一、概述
1.1 常规⽤途
为了满足绝缘电阻测量的智能化，本公司最新开发研制了一款试验仪器。该仪器采用全新技术，具有测量精度高、高压输出功率大、自动测试等特点。整机由微处理器控制，自动完成自检、数据处理、显示等功能，还具有自动放电等功能。
本仪器是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用的仪器。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。也可以广泛适用于变电站、发电厂的设备检修，如：变压器、电抗器、电容器、断路器等高压电气设备，进行绝缘电阻、吸收比、极化指数的测量，具有强大的测量和数据处理功能。
1.2 安全事项
Ø 本仪器户内、户外均可使⽤，但应避免⾬淋、腐蚀⽓体、尘埃、⾼温等场所使⽤。
Ø 使⽤本仪器前⼀定要认真阅读本⼿册。
Ø 仪器的操作者应具备⼀般电⽓设备或仪器的使⽤常识。
Ø 本仪表属⾼精密仪表，应避免剧烈振动。
Ø 对本仪器的维修、维护和调试应由专业⼈员进⾏。
Ø 使用前应确认仪器及附件完好，确保测试线绝缘层无破损、无裸露、无断线才能使用。
Ø 测量过程中，严禁接触裸露导体及正在测量的回路。
Ø 仪器在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
Ø 测试完毕后一定要等放电结束再关闭电源，拆除测试线。
Ø 仪器输出高压,请务必连接好测试线，远离测试线后再按测试键进行测试,否则有触电危险。
Ø 测试过程中，禁止移动测试夹。
Ø 在有可疑的故障时，请勿操作。如怀疑本产品有损坏， 请与本公司维修⼈员联系进⾏检查，切勿继续操作。
Ø 由仪器主机内携带⼤容量电池，请勿拆机，由此可能带来爆炸⻛险。
Ø 请使⽤电⼯专⽤绝缘⼿套进⾏接线操作，防⽌感应电危及⼈⾝安全。
1.3 依据标准
|
序号 |
标准⽂号 |
标准名称 |
|
1 |
GB/T 6587-2012 |
《电⼦测量仪器通⽤规范》 |
|
2 |
DL/T 596-2005 |
《电⼒设备预防性试验规程》 |
|
3 |
Q/CSG 114002-2011 |
《电⼒设备预防性试验规程》 |
产品信息
二、产品信息
2.1 功能特点
Ø ⼀体化⽅案，轻巧强⼤，且重量轻，⽅便携带。
Ø 整机由高速芯片控制，自动化程度高，操作简单。
Ø 自动释放电压功能。
Ø 功能操作简易，绝缘电阻值、测试时间、输出电压同屏显示。
Ø 内置实时时钟，可为记录和测量工作提供准确计时。
Ø 仪器内部温度测量、24小时时钟/日期显示。
Ø 自动关机功能：当10分钟内无操作时，仪器自动关机，自动关机后需要将旋钮拧至“OFF”档，再切换至任意档方可开机。
Ø 设定测试时间TIME功能：在时间内连续执行测量。
Ø COMP测量（比较功能测量）: 设置比较电阻值，若绝缘电阻值小于该设置值，仪器报警。
Ø DAR测量（吸收比测量）: DAR测量是指测试1分钟内的绝缘电阻与15秒内的绝缘电阻之间的比值。
Ø PI测量（极化指数测量）: PI测量是指测试10分钟内的绝缘电阻与1分钟内的绝缘电阻之间的阻值。
Ø 具备语⾳播报功能，测试完毕后⾃动播报电阻值。
Ø 背光LCD显示屏，阳光下更清晰。
Ø ⾃带掉电存储功能，可存储100组历史测试数据，可随时查阅。
Ø USB数据传输功能。
Ø 配备蓝⽛接⼝，⽀持BLE4.0协议蓝⽛传输（可选配：蓝牙打印机）。
Ø 体积⼩、重量轻、⽆需额外供电，适合户外移动作业。
2.2 供电⽅式
GDJ-5高压数字兆欧表由内置锂电池供电，请使⽤配套电源线，避免损伤电池。
技术指标
|
额定电压 |
250V |
500V |
1000V |
2500V |
5000V |
|
测量范围 |
0.1MΩ~500GΩ |
0.1MΩ~1TΩ |
0.1MΩ~2TΩ |
0.1MΩ~5TΩ |
0.1MΩ~10TΩ |
|
开路电压 |
DC250V +20%, -0% |
DC500V +20%, -0% |
DC1000V +20%, -0% |
DC2500V +20%, -0% |
DC5000V +20%, -0% |
|
额定测量电流 |
50kΩ负荷时 约5mA |
100kΩ负荷时 约5mA |
200kΩ负荷时 约5mA |
500kΩ负荷时 约5mA |
1MΩ负荷时 约5mA |
|
短路电流 |
不小于5mA |
||||
|
精确度 |
0.1MΩ--19.9GΩ ±5%±5dgt |
0.1MΩ—39.9GΩ ±5%±5dgt |
0.1MΩ—79.9GΩ ±5%±5dgt |
0.1MΩ--199MΩ ±5%±5dgt |
0.1MΩ—399GΩ ±5%±5dgt |
|
20GΩ--500.0GΩ ±20%±5dgt |
40GΩ--1.0TΩ ±20%±5dgt |
80GΩ--2.0TΩ ±20%±5dgt |
200GΩ--5.0TΩ ±20%±5dgt |
400GΩ--10.0TΩ ±20%±5dgt |
|
仪器参数
|
额定功率 |
最大25W（输出5000V，5mA） 。 |
|
输出电压 |
DC：250V， 500V， 1000V， 2500V， 5000V 。 |
|
输出电流 |
额定输出约5mA，短路电流不小于5mA。 |
|
电池容量 |
16.8V / 3300mAh |
|
显示⽅式 |
段码液晶屏（有背光）。 |
|
保护功能 |
过流及短路保护； 过热保护： 电池过热及功率器件保护，阈值：70℃； 电池过放保护： 电池低于12V将进入电池保护模式。 |
|
附加功能 |
RTC实时时钟功能：为测量和记录工作提供准确计时 。 蓝牙打印机功能：测试数据自动打印（选配）。 语⾳播报功能：测试数据⾃动语⾳播报。 蓝⽛数据传输：⽀持BLE4.0协议蓝⽛传输。 |
|
外形尺⼨ |
⻓310mm*宽288mm*⾼168mm。 |
|
主机重量 |
3.5kg（不含测试线）。 |
