UQZ-6浮球液位计 DN100 4-20ma产品概述
浮球液位计适用于测量工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
UQZ-6浮球液位计 DN100 4-20ma产品概述
浮球液位计适用于测量工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位，广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。
UQZ-6浮球液位计 DN100 4-20ma产品特点
-
能有效克服悬浮物、泡沫等形成的假液位。
-
浮球经配重可测两种液体的介面。
-
成本低，可靠性高。
技术参数
| 测量范围 | 0～0.5m至0～4m |
| 测量精度 | ±1.5%(H≥1.0m时) ±2.5%(H≤0.5m时) |
| 使用环境 | 温度-10～55℃ 湿度≤95% 无强烈震动 |
| 介质温度 | -20～95℃ |
| 介质压力 | 0～600KPa (特殊订货不超过2.5MPa) |
| 介质比重 | ≥0.4g/cm3 粘度≤0.05Pa.S |
结构形式

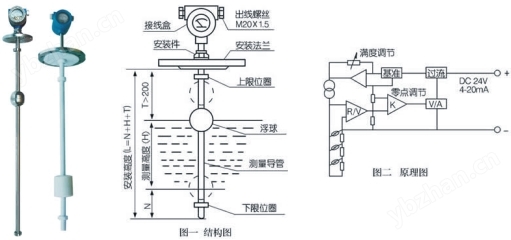

浮球液位计由磁性浮球、测量导管、信号单元、接线盒及安装件组成。见图一
工作原理
磁性浮球比重小于0.5，可漂浮于液面之上并沿导杆上下移动。导杆内装测量元件，在外磁场作用下产生正比于液位变化的电阻信号，由电子单元转换成4～20mA或其它标准信号输出，模块有过流保护等功能。见图二

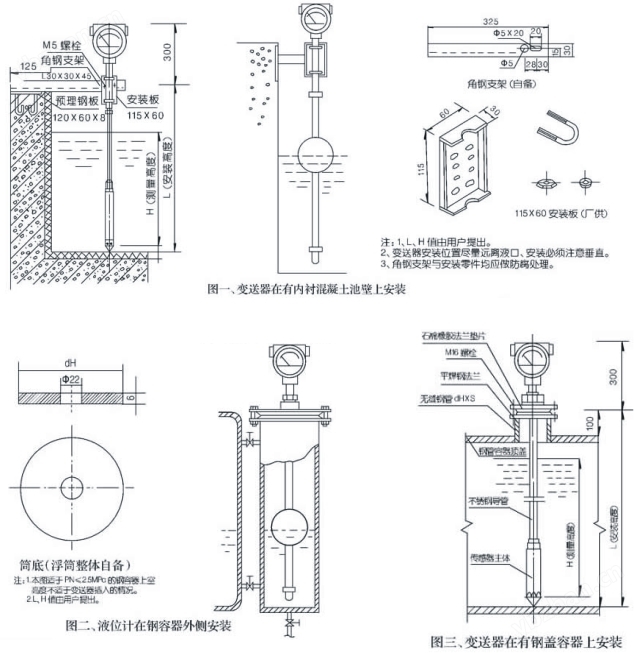

安装方式
用户自备法兰
配置平焊钢法兰(自备)
| 法兰号 | HY | dH | S | D | D1 | D2 | f | b | d | n |
| 1# | 25 | 32 | 3.5 | 100 | 75 | 60 | 2 | 12 | 12 | 4 |
| 2# | 40 | 47 | 3.5 | 130 | 100 | 80 | 2 | 12 | 14 | 4 |
| 3# | 50 | 57 | 3 | 140 | 110 | 90 | 3 | 12 | 14 | 4 |
| 4# | 80 | 89 | 4 | 185 | 150 | 125 | 3 | 14 | 18 | 4 |
