一、产品参数
工作电源： 176V~264VAC
功耗：≤20W
工作温度：-5℃~50℃
储存温度：-40°C～+80°C
海拔高度：≤2000m
绝缘强度：
电源端口对大地耐压2000VAC/1Min
交流采样端口对大地耐压2500VAC/1Min
通讯端口对地地耐压1000 VAC/1Min
二、基本功能
1、软件使用高级语言编写，所有文件以项目形式管理，大大减少因软件编辑不够周密而存
在隐患，同时提高软件可读性和可修改性，能时间满足客户的更改要求；

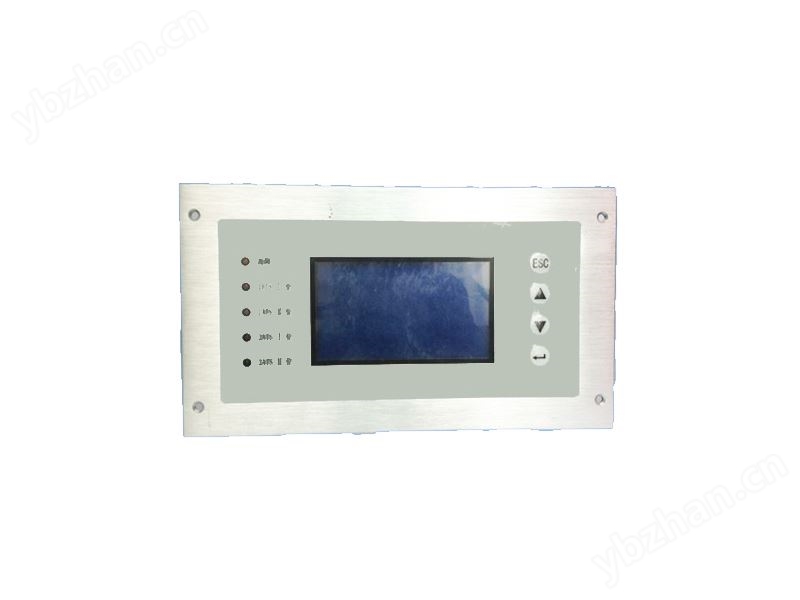

2、大屏幕蓝屏液晶显示（320X240），中文菜单，按键操作，简便易用，监控装置实现多级权限管理、有效防止误操作；
3、采用分散控制集中管理的的集散控制模式，形成网络集成式全分布控制系统，以满足系统运行的实时、快速及可靠性要求，从安全性出发，可能的采用隔离技术，保证系统正常运行；
4、可支持IEC61850规约，采用以太网与上位机实时快速通讯；
5、具有完善的故障告警和事件自诊断、分析功能，并可保存1000条历史记录信息；
6、系统在设计时充分考虑到系统的多样性，具有非常的扩充功能，如 开关量检测的扩充（可扩展n路检测）、ATS控制器的扩充（最多可扩充16个）；硬件便于扩展，可实时检测多达500个状态信息；
7、实时显示母线三相电压、频率、功率因数以及三相电流、有功功率、无功功率、电度等电气参量；
8、提供多路常开无源触点输出，可作为分类报警使用；
9、监控装置故障或失电时具有自报警功能，同时系统可自主安全运行；监控装置具有断电自恢复功能，所有信息在断电时自动保存；
10、从安装角度出发，产品设计时力求简洁明了，便于用户安装，如主监控采用卡片式安装、
每个单元都有详细的丝印图，尽量做到脱离说明书便可安装使用；
11、严密的控制功能，对ATS的控制加入了多种判断条件，保证了对ATS的正确控制操
作；
12、友好的人机界面，大屏幕蓝屏液晶显示器，按键操作，全部中文显示，操作简便，易于上手；
13、多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485接口传送到后台，同时主监控提示故障报警，1000条历史故障记录，断电保存，便于机房无人值守的科学化管理；
14、周全的设置功能，可灵活对系统进行配置（ATS控制器数量，馈线盒数量等）、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置；
15、采用电力部标准通信协议，提供RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到无人值守的自动化管理的目的；
16、多级操作权限管理方式，系统设有出厂密码、初始化密码和超级密码，非人员只能做一些简单的查询操作，确保系统安全可靠运行。
三、接口定义
|
序号 |
标号 |
定 义 |
备 注 |
|
电源输入 |
L |
交流火线或直流电源正 |
工作电源输入 |
|
N |
交流零线或直流电源负 |
||
|
PG |
保护地 |
||
|
后台 |
A1 |
RS485A |
与后台上位机通讯 |
|
B1 |
RS485B |
||
|
G1 |
信号地 |
||
|
设备 |
A2 |
RS485A |
设备内部通讯口 |
|
B2 |
RS485B |
||
|
G2 |
信号地 |
||
|
开关量输入端口 |
I1 |
可自定义输入口作用； …………………… |
开关量输入两个COM端内部已经短接，外部可不必短接 |
|
I2 |
|||
|
…… |
|||
|
I8 |
|||
|
COM |
开关量输入公共端 |
||
|
I9 |
可自定义输入口作用； …………………… |
||
|
I10 |
|||
|
…… |
|||
|
I16 |
|||
|
COM |
开关量输入公共端 |
||
|
开关量输出端口 |
EER1 |
常闭节点，监控器装置自身故障 |
监控器控制一个ATS时，各输出端口定义，每个输出端口分1、2两口。 |
|
O1 |
常开节点，总故障报警 |
||
|
O2 |
常开节点，一段输入故障 |
||
|
O3 |
常开节点，二段输入故障 |
||
|
O4 |
常开节点，输出异常 |
||
|
O5 |
常开节点，ATS在Ⅰ位 |
||
|
O6 |
常开节点，ATS在Ⅱ位 |
||
|
O7 |
常开节点，过载零序报警 |
||
|
EER1 |
常闭节点，监控器装置自身故障 |
监控器控制两个ATS时，各输出端口定义，每个输出端口分1、2两口。 |
|
|
O1 |
常开节点，总故障报警 |
||
|
O2 |
常开节点，一段输入故障 |
||
|
O3 |
常开节点，二段输入故障 |
||
|
O4 |
常开节点，一路输出异常 |
||
|
O5 |
常开节点，二路输出异常 |
||
|
O6 |
常开节点，1段母线过载零序 |
||
|
O7 |
常开节点，2段母线过载零序 |
