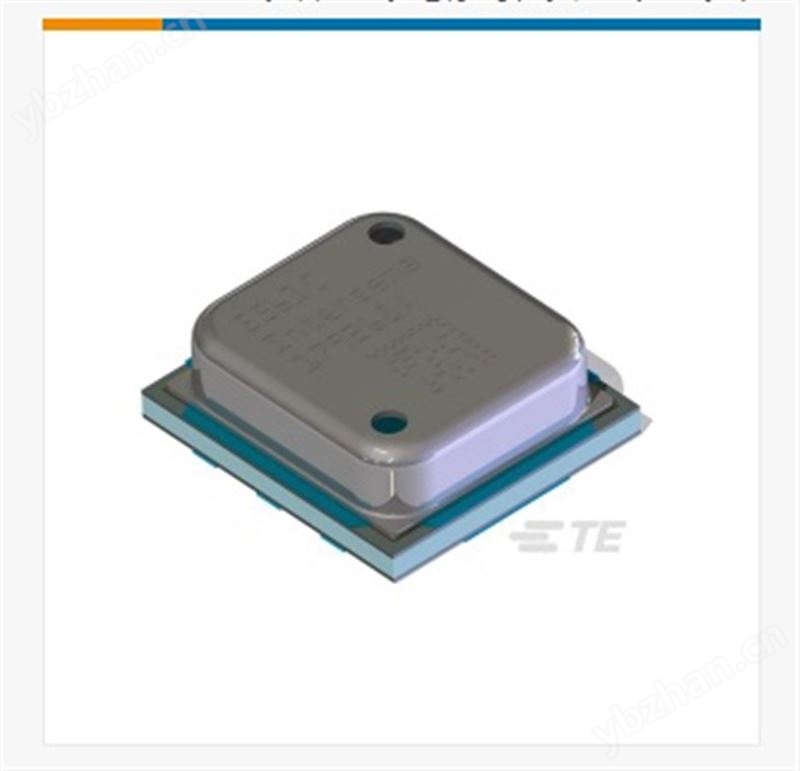

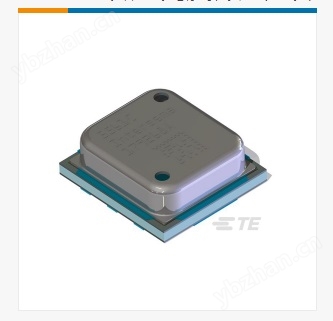

名称： MS5561C微型高度计压力传感器
类别： 板载式气压传感器
- MEAS
|
- MEAS MS5561C
- TE 系列编号MS5561C
- TE 内部编号CAT-BLPS0034
MS5561C 是一款 SMD 混合高度计压力传感器，包括一个高精度压阻式压力传感器和一个 ADC 接口 IC。
-
过压 :5 bar
-
压力 (mbar):10 – 1100
-
传感器类型 :数字压力和高度传感器模块
-
类型 :绝压
-
输出/跨度 :16 位 ADC
-
MS5561C 高度计压力传感器采用三线串行接口进行通讯。 该传感器模块尺寸为 4.75 mm x 4.25 mm 且高度仅 1.6 mm，采用的 SMD 设计。
-
它可提供来自压力和温度相关电压的 16 位数字信号。MS5561C 是一款低功率、低压设备，带有自动断电（开/关）开关。
-
3 线接口可用于与微控制器的所有通讯。
-
优点：
-
- 10 - 1100 mbar/1 – 110 kPa 绝压范围
- 高精度温度测量
- 集成式小型压力传感器 4.75 x 4.25 mm
- 超薄设计，仅 1.6 mm
- 压阻式硅微机械加工传感器
- 6 个存储在芯片上的软件补偿系数
- 16 位 ADC，sigma-delta 转换器
- 3 线串行接口
- 1 条系统时钟线 (32.768 kHz)
- 低压和低功耗
- 压力分辨率：0.1 mbar
- 工作温度范围：-40°C 至 +85°C
- 电源电压：2.2 V 至 3.6 V
- 低电源电流，典型值为 4 µA
- 待机电流 <0.1 µA
- 经过校准的温度和压力传感器，可进行二级补偿
- ESD 保护，HBM 4 kV
