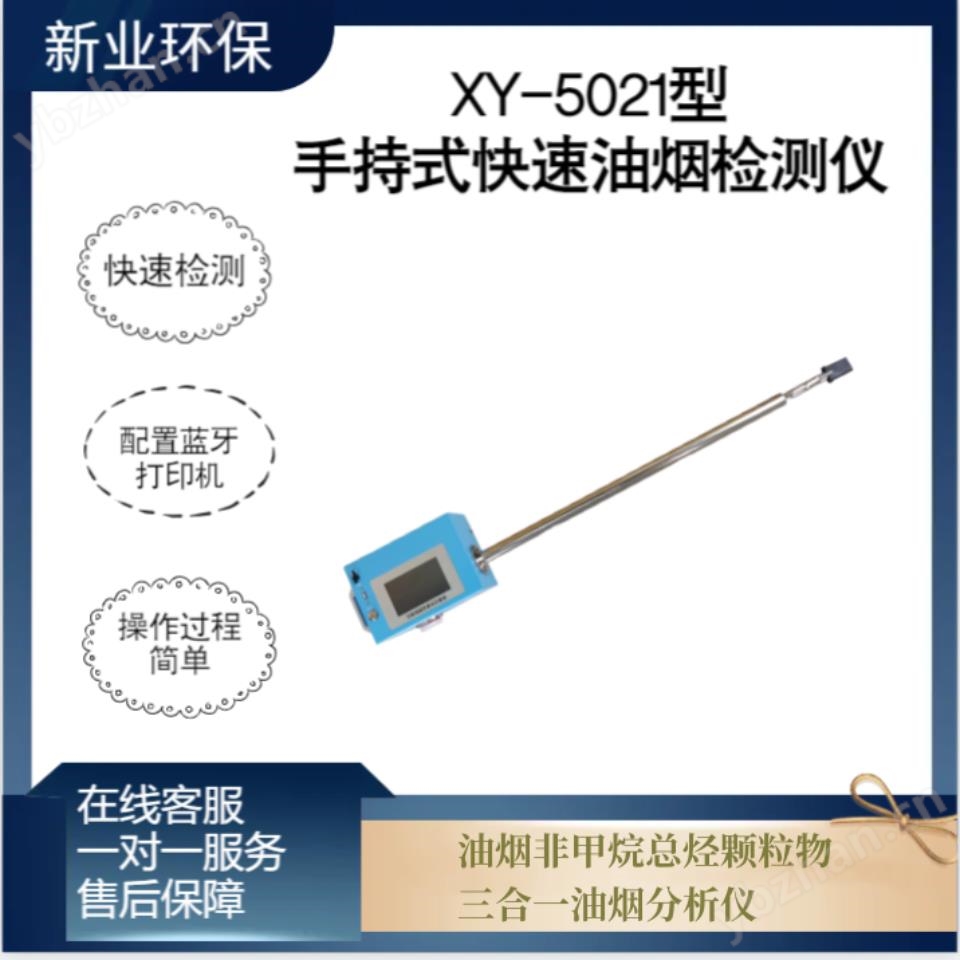

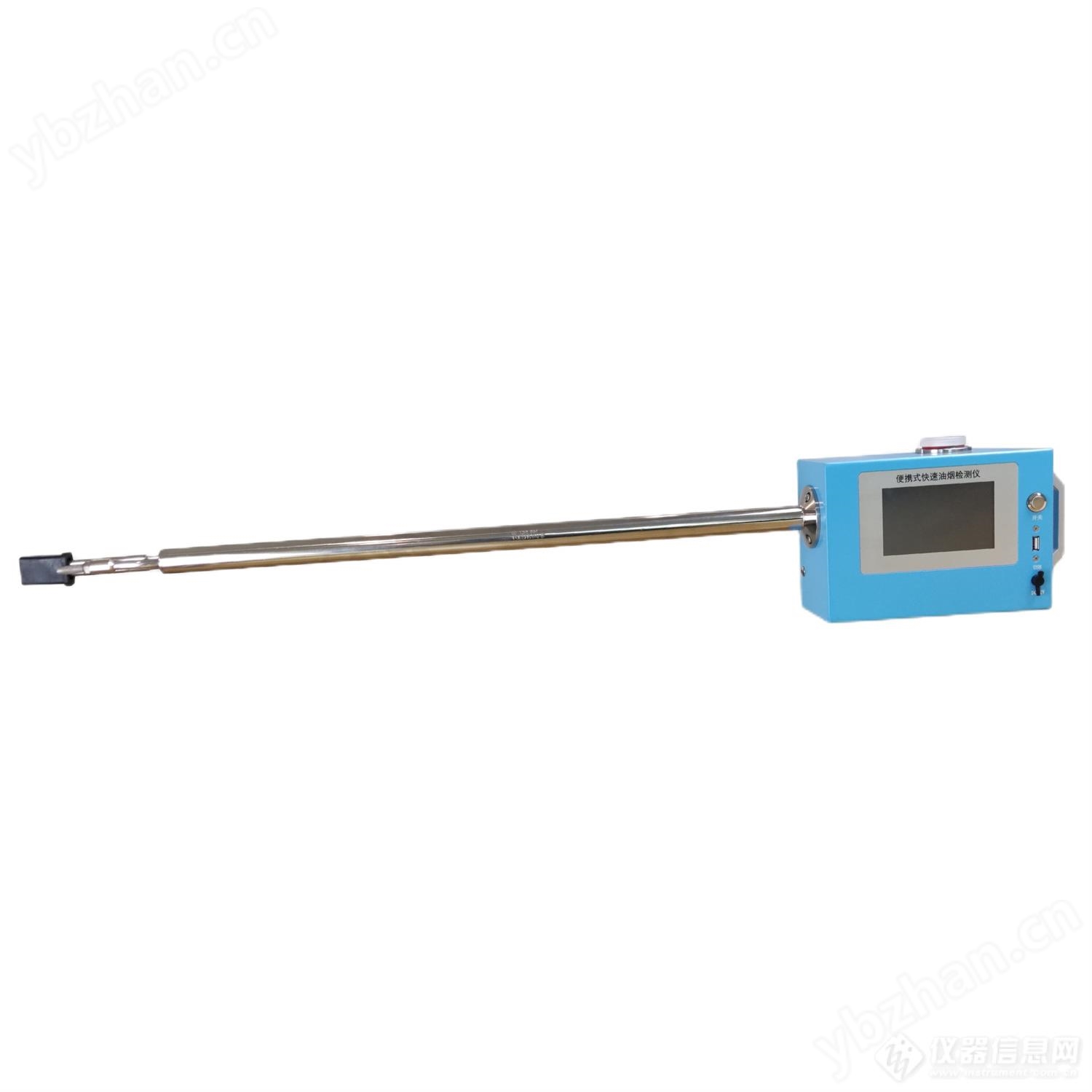

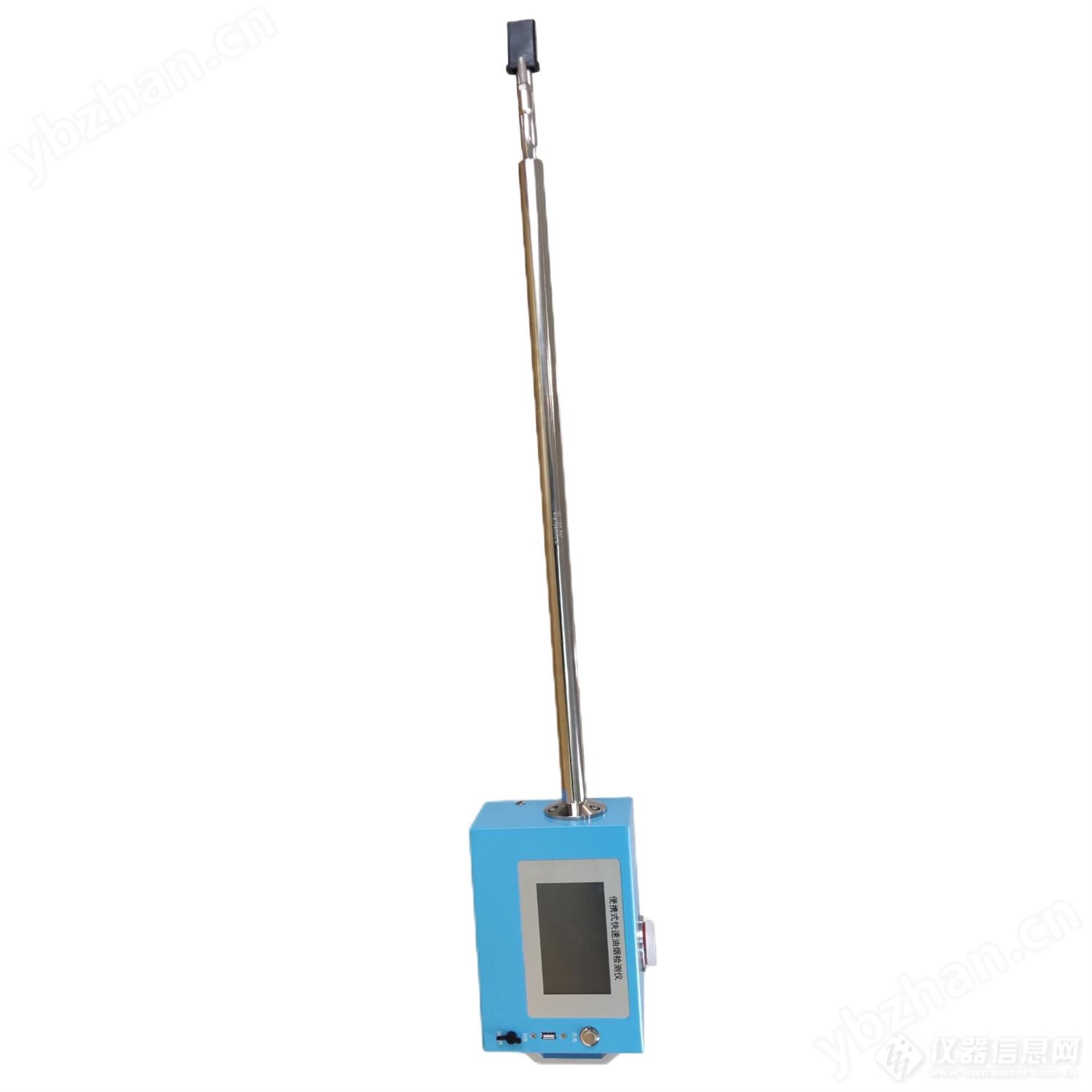

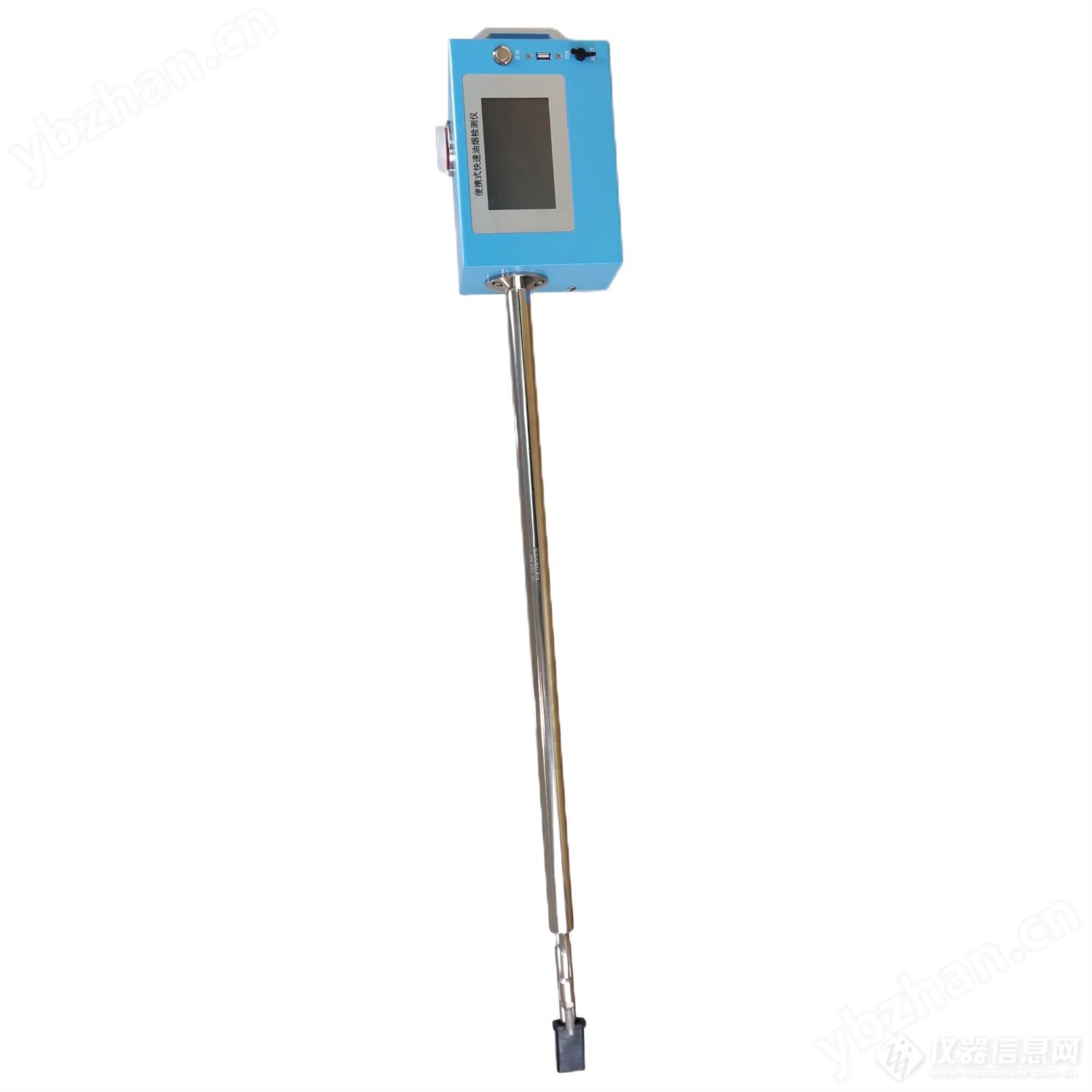

XY-5021型手持式快速油烟检测仪 油烟非甲烷总烃颗粒物三合一油烟分析仪
产品概述
XY-5021 型便携式快速油烟检测仪（三合一）（以下简称检测仪）是主要用于采集烟道、烟囱中的油烟排放浓度。该检测仪满足JJG 680-2007《烟尘采样器检定规程》、JJG 518-1998《皮托管检定规程》、GB16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》、HJ/T48-1999《烟尘采样器技术条件》、GB18483《饮食业油烟排放标准》的要求，产品性能稳定、操作方便、小型便携、流量稳定，大大减少了劳动强度。
适用范围
检测仪适用于固定污染源中的油烟固定流量采样和油烟浓度测量，以及烟气的温度、动压、静压等油烟参数和环境大气压、环境温度参数测量，用以 评价 有组织排放的油烟的浓度。
采用标准
JJG 680-2007《烟尘采样器检定规程》
JJG 518-1998《皮托管检定规程》
GB16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》
HJ/T48-1999《烟尘采样器技术条件》
GB18483《饮食业油烟排放标准》
主要特点
4.1 现场操作简单，油烟直读，大于 2 分钟可出数据；
4.2 电子 流量计自动精准控制流量， 自动补偿因为电压波动、阻力、温度变化引起的 流量 变化；
4.3 使用高性能超低音进口隔膜泵，极大提高稳定性，使用寿命长、低噪音 ，具有过载保护功能；
4.4 根据皮托管测量流速、排量；
4.5 可以测量烟温、静压、动压；
4.6 使用高分辨率电容触摸屏、灵敏度高、界面直观，操作简单；
4.7 配备蓝牙打印机，快速输出数据；
4.8 具有U盘导出功能，自动生成表格，便于数据处理；
4.9 内置锂电池,可在现场直接测量，满足快速监测需求；
4 .10 可选配噪声监测功能。
工作原理
检测仪是以采样泵抽取油烟采样，当气体流过油烟传感器，将油烟浓度信号送微处理器进行处理，得出浓度，根据皮托管和温度传感器测出烟道、烟囱的动静压及油烟温度，换算成烟道、烟囱的流速。
技术指标
检测仪 的主要技术指标见表1 所示 。
表1 检测仪 主要技术指标
|
主要参数 |
参数范围 |
分辨率 |
准确度 |
|
采样流量 |
1.0 L/min |
0.1L/min |
优于 ±2 . 5% |
|
延时时间 |
0～ 23h59min |
1 s |
优于 ±0.2% |
|
采样时间 |
1min～ 99min |
1 s |
优于 ±0.2% |
|
非甲烷总烃 |
（ 0~ 1 00 ） mg/m ³ |
0. 0 1 mg/m ³ |
± 5%FSD |
|
颗粒物 |
（ 0~ 15 0 ） mg/m ³ |
0. 0 1 mg/m ³ |
± 5%FSD |
|
油烟 |
（ 0~ 3 0 ） mg/m ³ |
0. 0 1 mg/m ³ |
± 5%FSD |
|
烟气动压 |
（ 0~ 40 00 ） Pa |
1Pa |
优于 ±2% |
|
烟气静压 |
（ -35~35 ） kPa |
0.01kPa |
优于 ±2.5% |
|
大气压 |
（60～ 120 ） kP a |
0.1 kP a |
优于 ±0.5kPa |
|
烟气温度 |
（ -20~ 3 20 ）℃ |
0. 1 ℃ |
优于 ±2 .5 ℃ |
|
烟气流速 |
（ 0~30 ） m/s |
0.1m/s |
优于 ±5% |
|
烟气湿度 |
(0~ 80 )% |
1% |
优于 ±2.5% |
|
流量计前压力 |
（ -35~ 35 ） kPa |
0.01kPa |
优于 ±2.5% |
|
流量计前温度 |
（ - 55 ~ 125 ） ℃ |
1. 0 ℃ |
优于 ±2% |
|
工作湿度 |
(0~95)%RH 无凝结 |
/ |
/ |
|
工作电源 |
DC12V 2 A |
||
|
存储数据 |
≥ 500 组 |
||
|
预热时间 |
1 分钟 |
||
|
内置锂电池 |
7 .4 V 10 Ah |
||
|
持续工作时间 |
＞15h |
||
|
噪声 |
＜55dB(A) |
||
|
功耗 |
＜20W |
||
|
外形尺寸 |
2 2 0mm× 160 mm×1 0 0mm ，长 750mm |
||
|
整机重量 |
约 3 kg |
||
