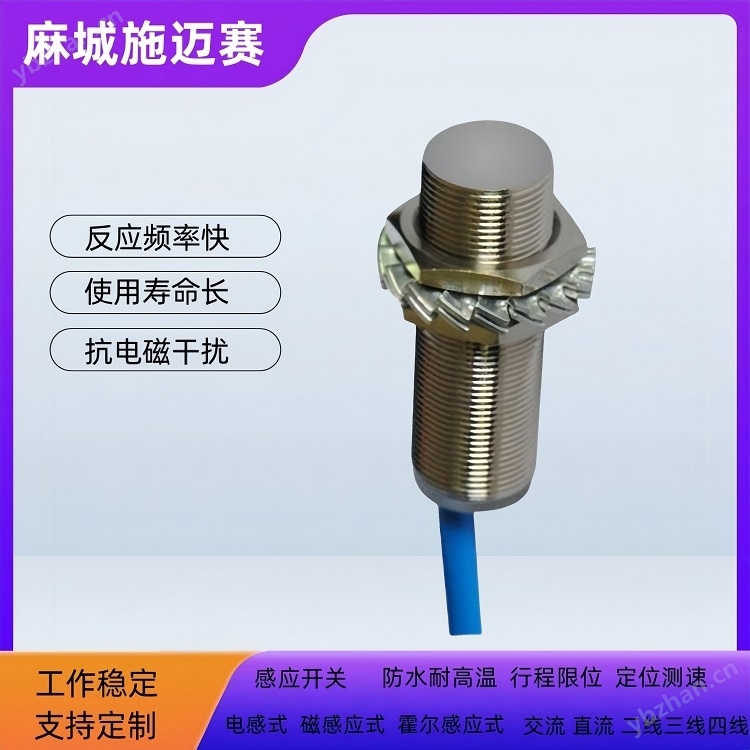

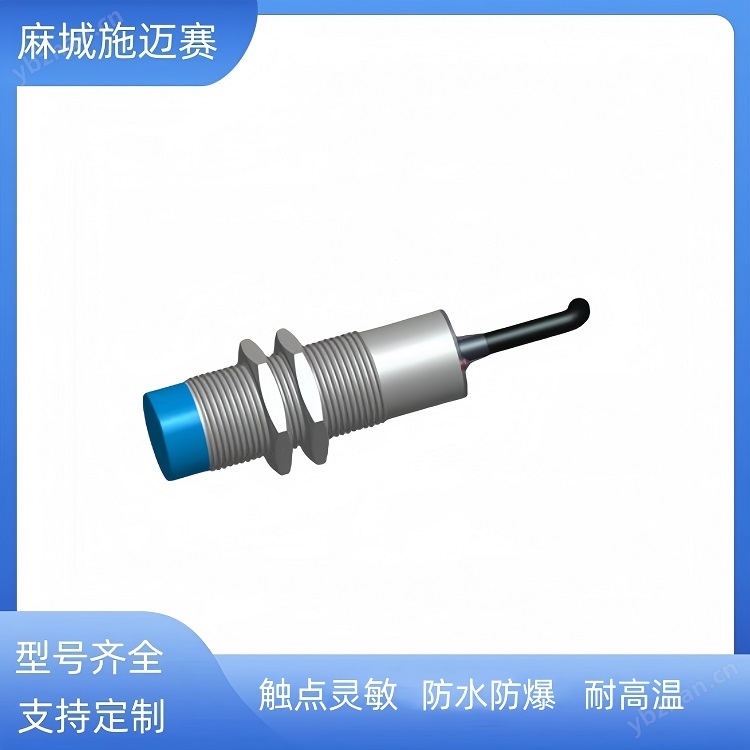

电感式接近开关BES516-300-S135-D-PU-05 属于 一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。接近开关是一种无需与运动部件进行机械直接接触操作的开关型传感器（即无触点开关）。当物体接近开关感应面到动作距离时，开关即可动作，从而驱动直流电器或给计算机（plc）装置提供控制指令。它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强，还具有防水、耐腐蚀等特点。当金属检测体接近开关的感应区域，开关就能无接触、无压力、无火花地发出电气指令，准确反应出运动机构的位置和行程。即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
工作原理
电感式接近开关是利用导电物体在接近能产生电磁场的接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。其由电感线圈和电容及晶体管组成振荡器，并产生一个交变磁场，当有金属物体接近这一磁场时就会在金属物产生涡流，从而振荡停止，这种变化被后极放大处理后转换成晶体管开关输出。
基本参数
-
型号解析：
-
BES516：系列号（电感式接近开关）。
-
300：检测距离为 30mm（额定值，实际需参考规格书）。
-
S135：螺纹规格为 M30×1.5（标准工业螺纹）。
-
D：输出类型（通常为 PNP 常开（NO），需确认规格书）。
-
PU-05：电缆出线方式（5芯电缆，长度可能为 0.5m 或其他，具体以厂商为准）。
-
检测原理：
通过电磁感应检测金属物体（如铁、钢、铝等），无需物理接触，无磨损。 -
工作电压：
通常为 10-30V DC（需核对规格书）。 -
输出信号：
PNP 或 NPN（根据型号后缀，此处可能是 PNP）。 -
防护等级：
一般达 IP67（防尘、防水，适用于恶劣工业环境）。
行程开关功能
-
用途：
用于机械设备的限位控制、位置检测或计数（如气缸行程、传送带定位等）。 -
安装方式：
螺纹固定（M30×1.5），需注意与金属目标的平行度和距离。
注意事项
-
检测距离：
标称 30mm，但实际有效距离受目标材料（铁/非铁金属）和尺寸影响，需参考衰减曲线。 -
环境干扰：
避免强磁场或相邻传感器互相干扰（保持一定间距）。 -
接线：
5芯电缆可能包含电源（+/−）、输出信号（OUT）、故障反馈等，需按说明书接线。

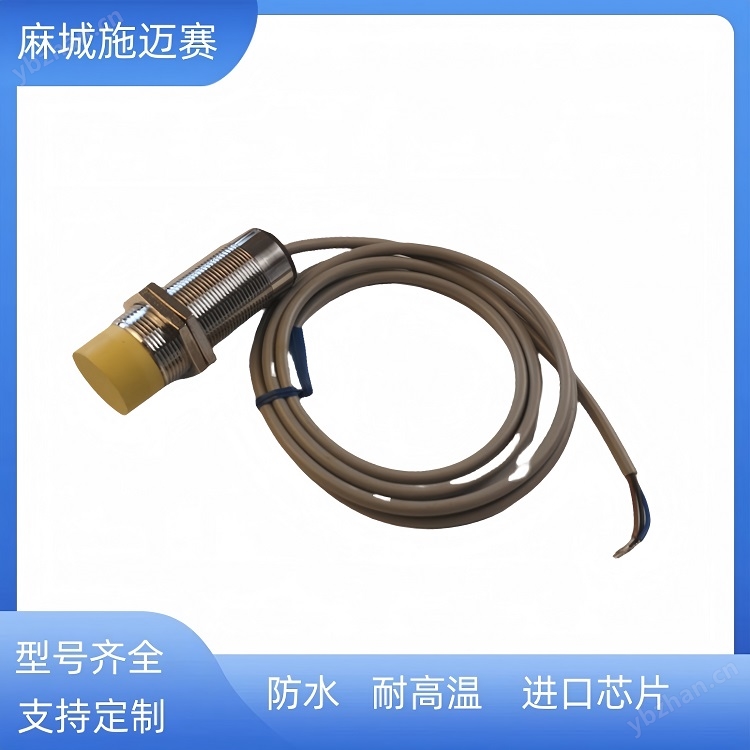

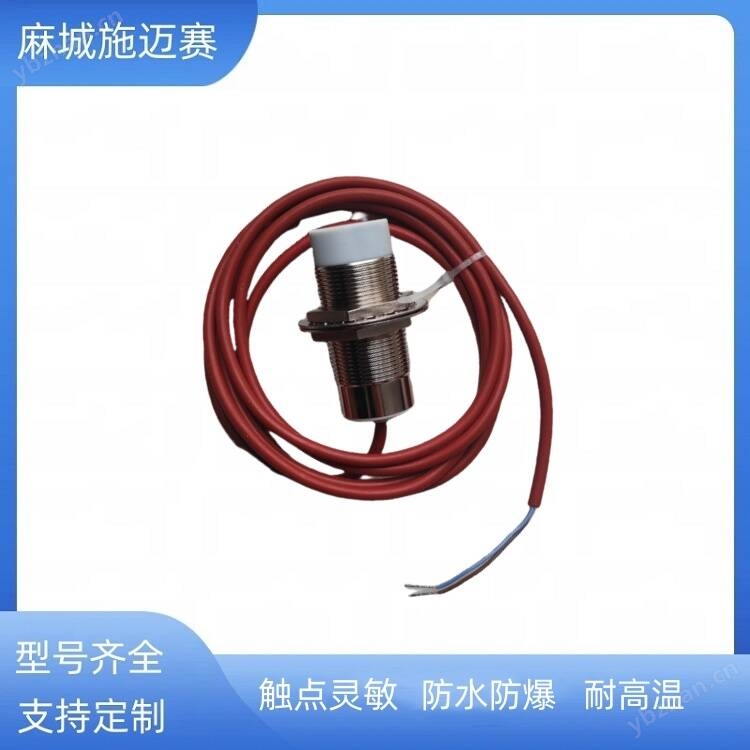

电感式接近开关BES516 - 300 - S135 - D - PU - 05
接近开关基本参数
【规格型号】：BES516 - 300 - S135 - D - PU - 05
【外型尺寸】：18-30mm（毫米）
【检出方式】：电感式
【检测距离】：5-15mm（毫米）
【工作电压】：DC10-30V/AC 220V
【输出形式】：两线/三线
【检测物体】：金属（铁钢铜铝等）
检查距离(Sn) 2/4/5/8/10/15/20/25mm
操作频率(Hz) DC:500 AC:25
工作电流(mA) 150/200/300/400
工作环境温度(℃) -25...75
重复精度(R) ≤10%Sn
消耗电流/漏电流 (mA) 15/0.6/2
电压降(V) 1.5/5/7
动作指标 红色LED
短路,极性保护(DC) 无/有
连接方式 1.5M,PUR-电缆/插件
外壳材料 黄铜镀镍
感应面材料 PBT
防护等级 IP67
符合标准 GB/14048.10
技术参数

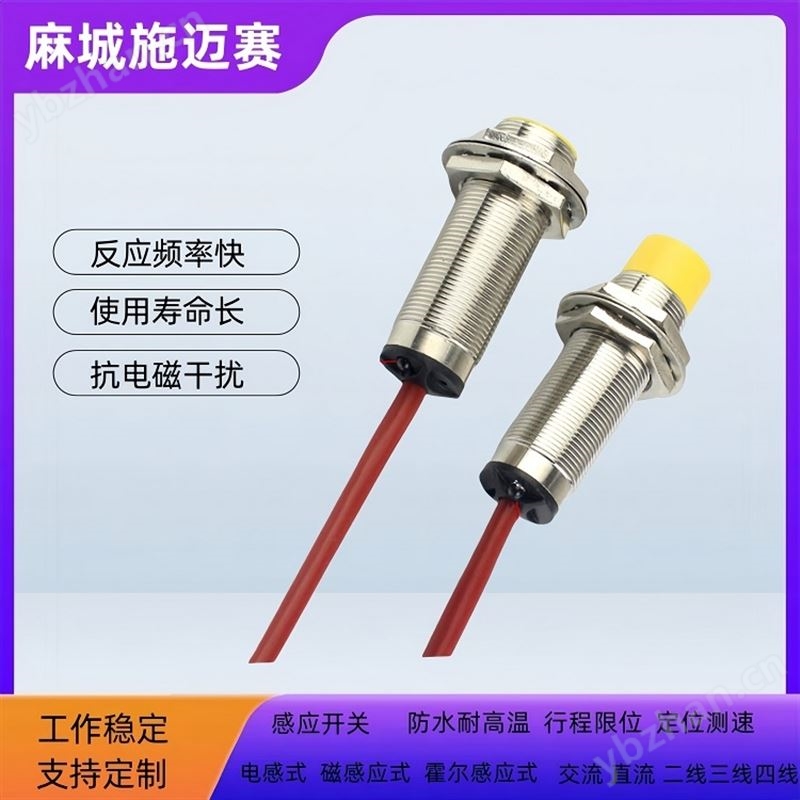

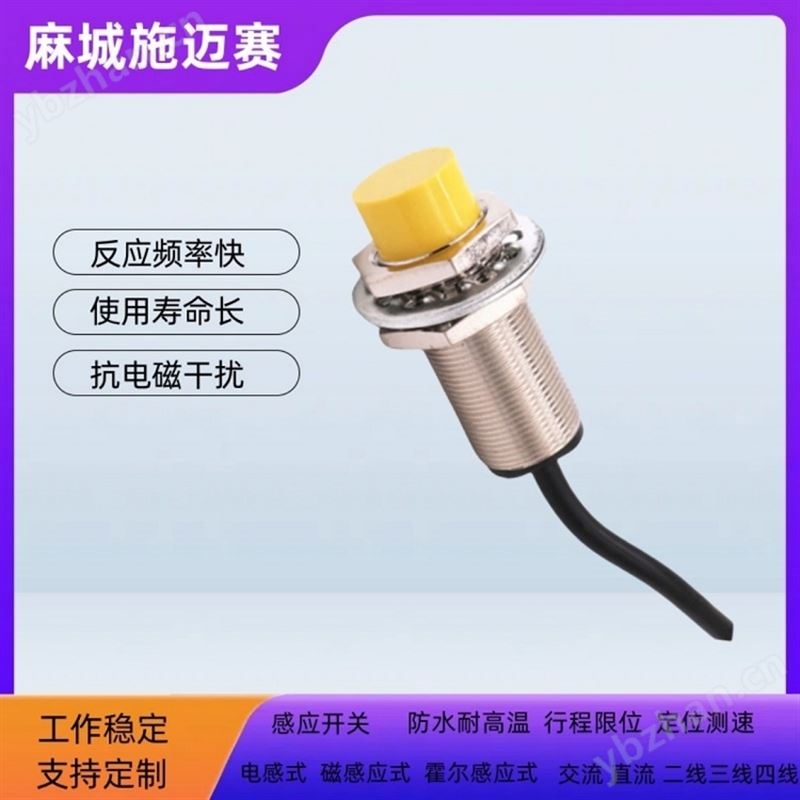

电感式接近开关BES516-300-S135-D-PU-05
产品特点性能特性
-
抗干扰性能好：能在有一定干扰的环境下稳定工作，保证开关动作的准确性，开关频率高，大于200HZ。
-
防水性能佳：像BES516 - 300 - S135 - D - PU - D5型号具有良好的防水性能，防护等级达到IP67，可适应较为潮湿的工作环境。
-
适应恶劣环境：适用于各种恶劣环境，如外壳采用不锈钢等材质，部分产品全部采用进口元器件，运用自动化的生产工艺，经过严格的检测手段，保证了产品在恶劣条件下的可靠性。
设计特点
-
出线方式多样：具有多种出线方式，如导线引出式、连接器式等，方便不同场景的安装和电气连接。
-
接插件强度高：接插件具有更高的强度，能保证连接的稳定性，同时配备更容易识别的LED显示灯，方便使用者观察开关的工作状态。
应用领域
电感式接近开关广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制中可作为限位、计数、定位控制和自动保护环节等。在各种机械设备上可作位置检测、计数拾取等。由于其定位精度、操作便利性、使用寿命以及对恶劣环境的适用能力，优于一般机械式行程开关，所以能更好地满足工业生产中的多种需求。
与行程开关对比行程开关
行程开关又称限位开关，是一种常用的小电流主令电器。它利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常用于限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
对比差异
-
动作方式：电感式接近开关是无接触式的，当金属检测体接近开关的感应区域，就能迅速发出电气指令；而行程开关是通过机械运动部件的碰撞使其触头动作。
-
使用寿命：电感式接近开关无触点，不存在触头磨损等问题，使用寿命相对较长；行程开关的触头在频繁碰撞过程中容易磨损，影响使用寿命。
-
定位精度：电感式接近开关能准确反应出运动机构的位置和行程，定位精度较高；行程开关的定位精度受机械结构和碰撞的影响，相对较低。
-
适用环境：电感式接近开关抗干扰和适应恶劣环境的能力较强；行程开关在恶劣环境下，触头容易受到污染、腐蚀等影响，可靠性会降低。

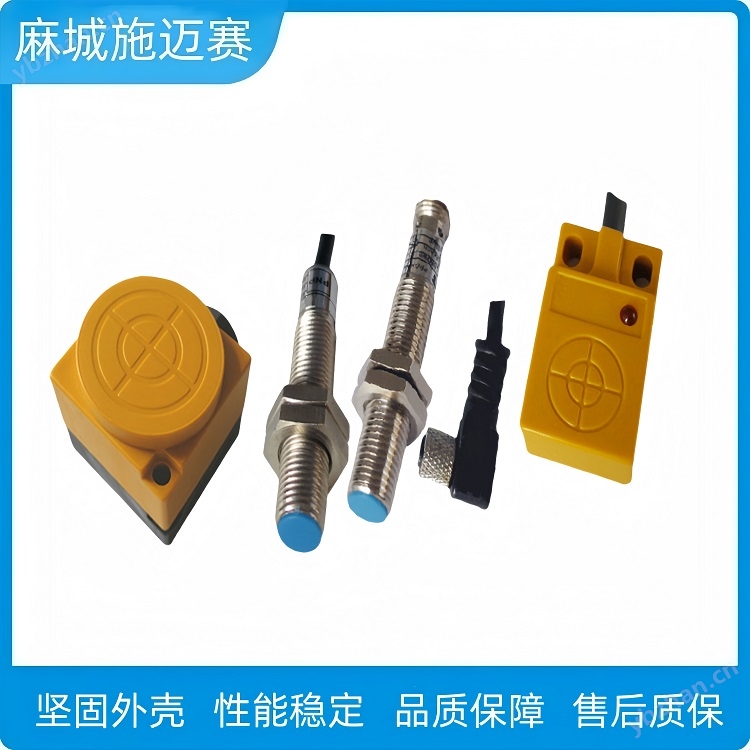

接近开关按其外型形状可分为园柱型、方型、沟型、穿孔（贯通）型和分离型。园柱型比方型安装方便，但其检测特性相同，沟型的检测部位是在槽内侧，用于检测通过槽内的物体，贯通型在我国很少生产，而日本则应用较为普遍，可用于小螺钉或滚珠之类的小零件和浮标组装成水位检测装置等。
接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。
两线制接近开关
两线制接近开关安装简单，接线方便；应用比较广泛，但却有残余电压和漏电流大的缺点。
直流三线式
直流三线式接近开关的输出型有NPN和PNP两种，70年代日本产品绝大多数是NPN输出，西欧各国NPN、PNP两种输出型都有。PNP输出接近开关一般应用在PLC或计算机作为控制指令较多，NPN输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性进行选择其输出形式。
接近开关按供电方式可分为；直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。
接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC输入点，比如源型和漏型的输入点。接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。
接近开关是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
接近开关就是平常生活中所说的感应开关，是一种非常先进的开关，这种开关不需要用机械传递动力，是非常安全的一种开关，而这开关的分类非常的多，有电感式、电容式、霍尔式、交、直流型。
接近开关使用注意事项：
1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，用用直流稳压器供电。（特别注意：未经电容滤波不能使用）。
2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。
3、开关不得超过额定技术参数使用。
4、严禁通电接线，严格按接线图上色标接线。考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se的80%。
5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。
6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。
7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。
8、不同材质的金属检测体对动作距离的影响：
9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节(切记在距离临界状
使用接近开关需注意：
1.请不要用在日光下或水溅的地方，本产品尽量避免用在户外
2.请不要将接近开关的电线靠近电力线、高压线，为防止误动作和破损，请单独设置金属配管进行配线
3.请不要过分的拉扯电线
4.请不要使接近开关受强烈冲击
5.请不要将接近开关用在有化学溶剂的环境，比如：强碱、强酸
6.请不要过分的用力紧固，紧固时请加用垫圈
关于接近开关维护保养：
为了使接近开关长期稳定工作，和一般的控制机器一样，请进行下列定期检查
1.检测物体及接近开关的安装位置有无偏移、松动、变形等
2.配线接连部位有无松动、接触不良、断线
3.有无附粘金属粉尘等堆积物
4.使用温度条件、周围环境条件等有无异常
5.检测距离有无异常
