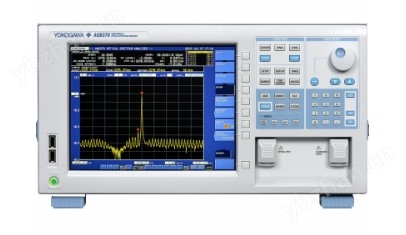

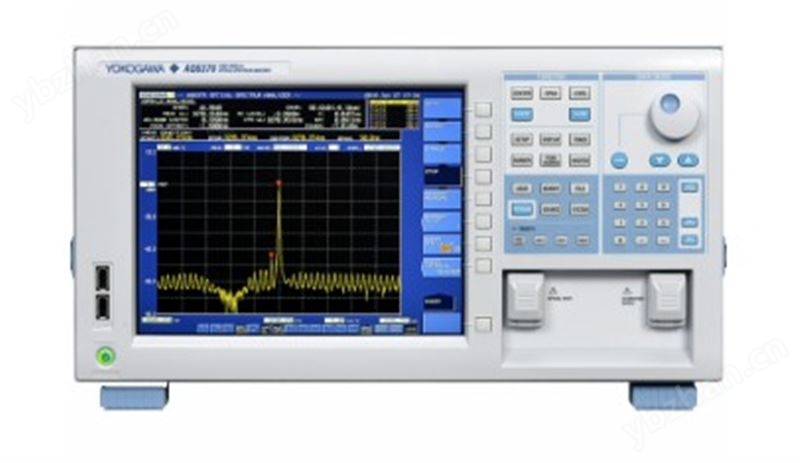

AQ6376
覆盖MWIR领域的长波长机型
AQ6376 参数
|
项目 |
规格 |
|

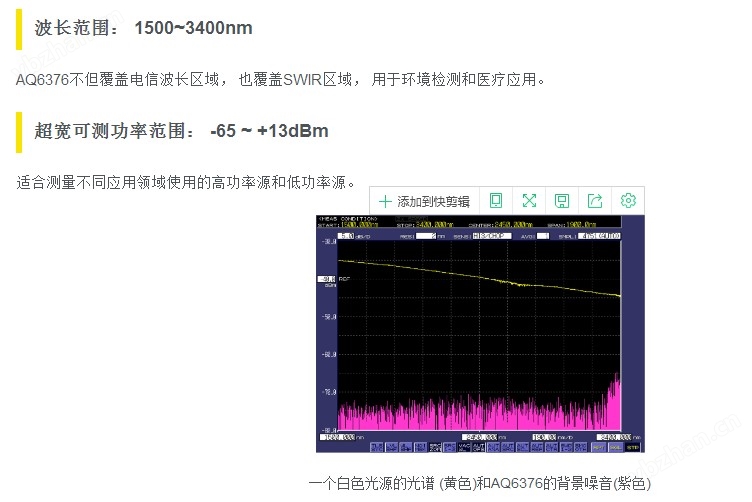

波长范围 |
1500~3400nm |
|
跨度 |
0.5nm~1900nm （全范围跨度）， 0nm |
|
波长精度 |
± 0.50 （全波长范围） |
|
波长重复性 |
± 0.015nm （ 1 分钟） |
|

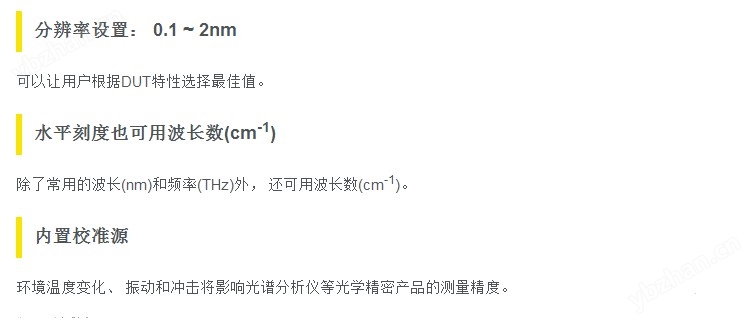

波长分辨率设置 |
0.1 、 0.2 、 0.5 、 1 、 2nm |
|
最小采样分辨率 |
0.003nm |
|
采样点数 |
101~50001 、 AUTO |
|
功率灵敏度设置 |
NORM_HOLD 、 NORM_AUTO 、 NORMAL 、 MID 、 HIGH1 、 HIGH2 、 HIGH3 （ HIGH1-3 只适用于大动态测量模式 (/CHOP) ） |
|
功率灵敏度 |
-65dBm （ 1500~2200nm ）、 -55dBm （ 2200~3200nm ）、 -50dBm （ 3200~3400nm ）（灵敏度： HIGH3 ） |
|
输入功率 |
+13dBm （每通道、全波长范围） |
|
安全输入功率 |
+20dBm （总输入功率） |
|
功率精度 |
± 1.0dB （ 1550nm ，输入功率： -20dBm ，灵敏度： HIGH1-3 ） |
|
功率线性度 |
± 0.2dB （输入功率： -30~+10dBm ，灵敏度： HIGH1-3 ） |
|
偏振相关性 |
— |
|
动态范围 |

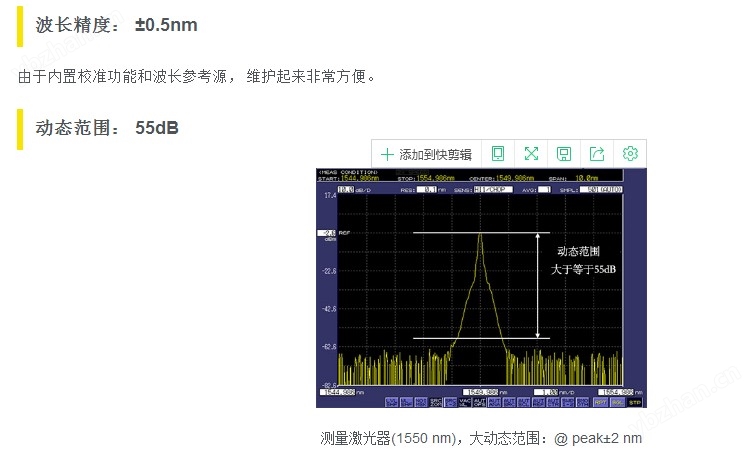

40dB （峰值± 1nm ，分辨率： 0.1nm ） 55dB （峰值± 2nm ，分辨率： 0.1nm ） （ 1523nm ，灵敏度： HIGH1-3 ） |
|
适用光纤 |
SM （ 9.5/125 μ m ）、 GI （ 50/125 μ m 、 62.5/125 μ m ） |
|
光连接器 |
光输入：需要 AQ9447 连接适配器（选件） 校准输出：需要 AQ9441 通用适配器（选件） 连接器类型： FC 或 SC |
|
内置校准光源 |
波长参考源（用于光轴对准调节和波长校准） |
|
扫描时间 |
NORM_AUTO ： 0.5s ， NORMAL ： 1s ， MID ： 2s ， HIGH1:20s |
|
预热时间 |
至少 1 小时（预热后，需要内置光源进行光轴对准调节。） |
功能
|
项目 |
功能 |
|
|
测量 |
测量模式 |
CW 光、脉冲光、外部触发、门控采样、空气 / 真空波长 |
|
扫描模式 |
重复、单次、 AUTO （自动配置）、线标记间扫描、零跨度扫描（ 0nm 跨度）、数据记录 |
|
|
条件设置 |
中心波长、跨度、采样点数、波长分辨率、灵敏度、大动态测量模式、平均次数（ 1~999 次）、双倍速模式、平滑、 APC 功率补偿、大芯径光纤模式（ AQ6373B/AQ6374 ） |
|
|
其它 |
扫描状态输出、模拟输出 |
|
|
显示 |
纵轴刻度 |
功率刻度（ 0.1~10Db/div. ，线性）、功率辅助刻度（ 0.1~10Db/div. ，线性）、参考功率、分区（ 8 、 10 或 12 ）、功率谱密度（ dB/nm ）、 dB/km 、 % 、噪声屏蔽 |
|
横轴刻度 |
波长（ nm ）、频率（ THz ）、波数（ cm -1 ）（ AQ6374 、 AQ6375B 和 AQ6376 ）、波形缩放 |
|
|
显示模式 & 项目 |
常规显示、分屏显示、数据表、标签、模板、测量条件 |
|
|
曲线 |
曲线功能 |
7 条独立曲线、 / 最小值保持、曲线间运算、标准化显示、曲线拟合、峰值曲线拟合、标记曲线拟合、滚动平均（ 2~100 次） |
|
其它 |
曲线复制 / 清除功能、 Write/Fix 设置、显示 / 空白设置 |
|
|
标记 & 搜索 |
标记 |
三角标记（ Max.1024 ）、纵 / 横线标记、高级标记 |
|
搜索 |
波峰、波谷、下一个波峰、下一个波谷、多波峰、多波谷、自动搜索（ On/OFF ）、横线标记间搜索、搜索缩放区域 |
|
|
数据分析 |
分析功能 |
谱宽（闸值、包络、 RMS 、峰值 -RMS 、陷波）、 WDM （ OSNR ）分析、 EDFA-NF 分析（ AQ6373B 除外）、滤波器波峰 / 波谷分析、 WDM 滤波器波峰 / 波谷分析（ AQ6373B 除外）、 DFB-LD/FP-LD/LED 分析、 SMSR 分析、功率分析、 PMD 分析、颜色分析（ AQ6373B/AQ6374 ）、模板通过 / 失败 |
|
其它 |
自动分析（ ON/OFF ）、横线标记间分析、缩放区域内分析 |
|
|
自动测量 |
编程功能 |
64 个程序，每个程序 200 步 |
|
其它功能 |
光轴对准调节 |
用内置光源执行自动光轴对准调节 |
|
波长校准 |
用内置波长参考源（ AQ6373B 除外）或外部参考源执行自动波长校准 |
|
|
分辨率校准功能 |
用外部参考源进行分辨率校准 |
|
规格
|
项目 |
规格 |
|
|
电气接口 |
GP-IB 、 RS-232 、以太网、 USB 、 SVGA 输出、模拟输出端口、触发输入端口、触发输出端口 |
|
|
远程控制 |
GP-IB 、 RS-232 、以太网（ TCP/IP ）、 AQ6317 系列兼容命令（ IEEE488.1 ）和 IEEE488.2 |
|
|
净化气体输入输出端子 |
外径 1/4 英寸，尼龙管 |
|
|
数据存储 |
内部存储： 512M 字节，内部记忆： 64 个波形、 64 个程序、 3 条模板线 外部存储： USB 存储（存储器 /HDD ）、 FAT32 格式 文件类型： CSV （文本）、二进制、 BMP 、 TIFF |
|
|
显示器 |
10.4 英寸彩色 LCD （分辨率： 800 × 600 ） |
|
|
尺寸 |
426 （ W ）× 221 （ H ）× 459 （ D ） mm （不包括保护套和把手） |
|
|
重量 |
AQ6370D/AQ6373B/AQ6374 ： 19kg ， AQ6375B/AQ6376 ： 23kg |
|
|
电源要求 |
100~240VAC ， 50/60Hz ，约 100VA |
|
|
环境条件 |
性能保证温度： +18~+28 ℃，操作温度： +5~+35 ℃ 存储温度： -10~+50 ℃，湿度： 20~80%RH （无结露） |
|
|
安全标准 |
EN61010-1 |
|
|
|
激光 |
|
|
EMC |
放射 |
EN61326-1 Class A ， EN55011 Class A Group 1 |
|
抗扰性 |
EN61326-1 Table 2 |
|
|
RoHS |
EN50581 |
|
|
推荐校准时间 |
1 年 |
|
