一·接触角测量仪概述（Summary）
接触角（Contactangle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。
是采用外形图像分析（Shapeimageanalysis）方法测量样品表面接触角、润湿性能、表界面张力、表面能、滚动（滑落角）、前进后退角及滞后性、多点自动智能接触角测量等性能的专用设备，设备自动化程度高，可搭配自动化流水线实现在线拟合。
二·应用（Application）
接触角测量仪 广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。
（部分测试功能需要选购专门附件完成）
1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；
2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；
3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；
4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；
5.附着滴法测试材料浸没在液体中的接触角测试；
6.悬滴法测量各种液体表界面张力及其极性、色散分量；
7.计算固体表面自由能（Surfacefreeenergy），及其极性色散分量分析；
8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。
三·设备原理（Principle）

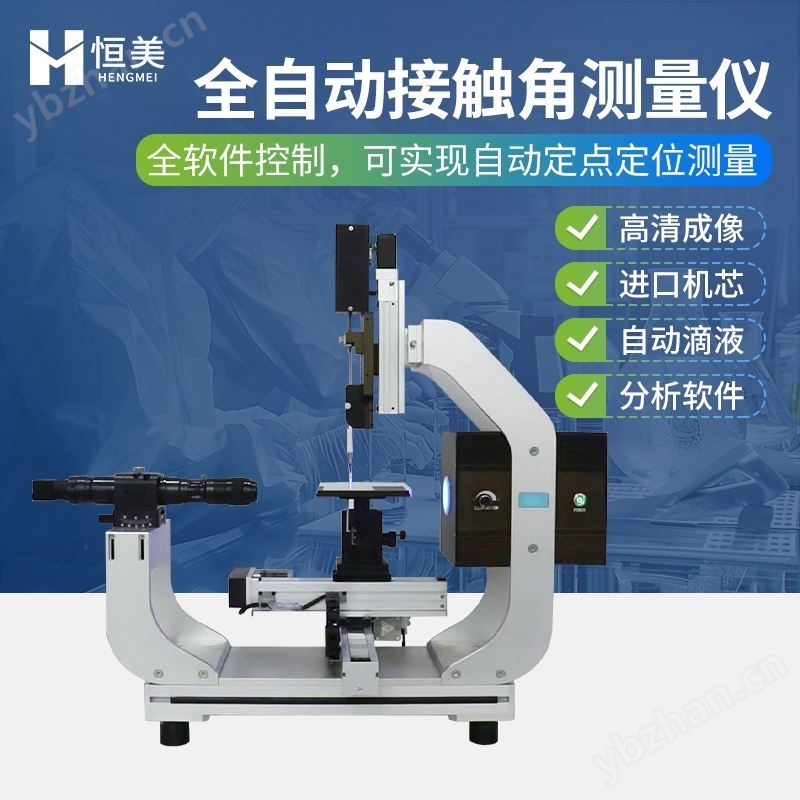

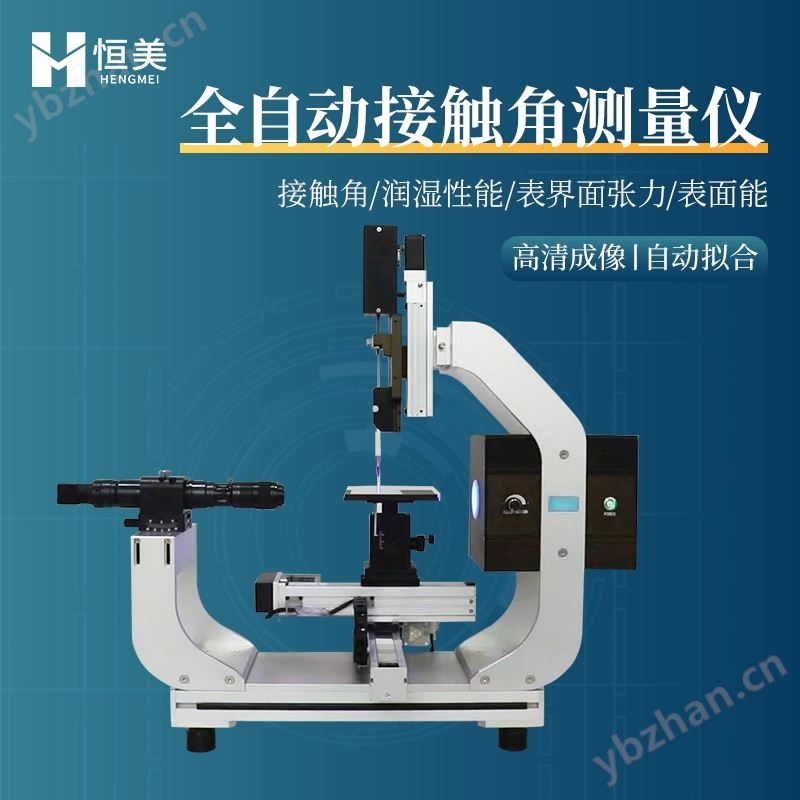

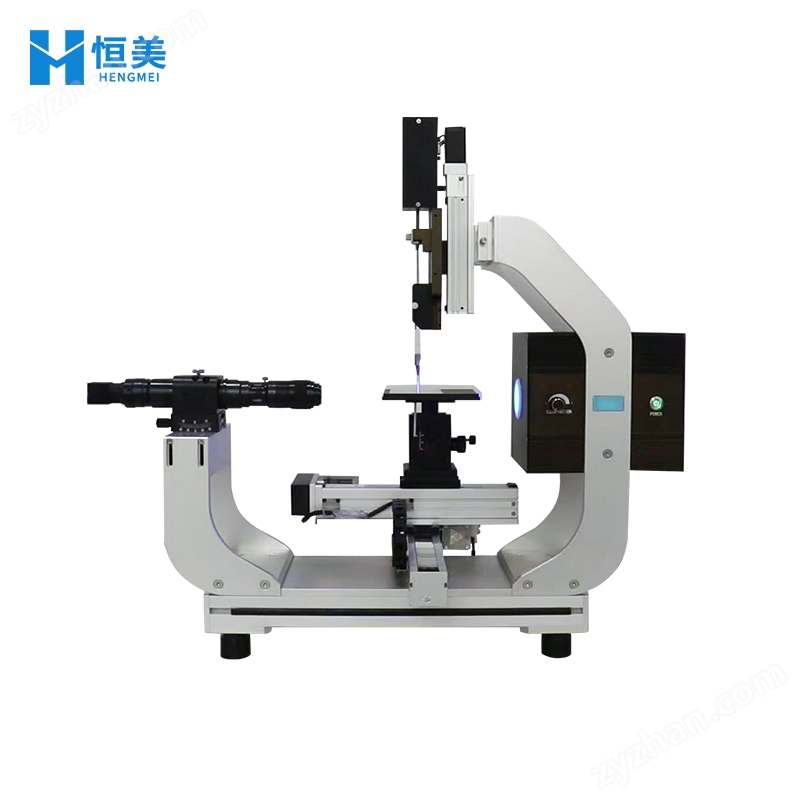

如上图、主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。
光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；
注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度高，注射单元自动上升下降接液；
样品台采用三维自动位移装置，全软件控制，实现自动定点定位测量，可根据不同产品设置不同测试方案；
采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级远心变焦变倍式进口配置，0.7-4.5倍放大可调3mm微调，成像无畸形失真；
分析软件功能强大，具备一键式全自动拟合能力，具备国际 拟合方法，满足各种液滴形态的精确拟合;
四·技术规格（Specifications）
接触角主机
外形尺寸690mm（长）*380mm(宽)*680mm(高)
重量43KG
电源220V/60HZ
光源系统
光源密集LED可调节蓝色基调工业级冷光源
寿命使用寿命达贰万伍仟小时以上
注射单元
注射器专用配套高精密石英注射器、容量500μL
滴液软件控制自动进液，精度高达0.01μL
注射单元移动软件自动升降行程60mm;左右30mm
采集系统
CCDSONY 高速工业级芯片、25帧/S、130W像素
镜头0.7-4.5倍高清工业级连续变倍式显微镜
采集系统调节前后50mm（3mm微调）、视角角度可调（平视、俯视、仰视、360°旋转等多视角观察）
样品台装置
工作台面尺寸120mm*150mm（可根据实际样品尺寸定制）
最大样品尺寸6寸
样品台移动前后移动自动，行程200mm，精度0.01mm左右移动自动，行程200mm，精度0.01mm上下移动手动，行程30mm，精度0.01mm
分析软件
接触角测量范围0-180°
接触角测量精度±0.1°
表界面张力测量范围0-2000mN/m
表界面张力测量精度0.01mN/m
分析软件功能1、国内 接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circlemethod）、椭圆/斜椭圆拟合法（Ellipse/Obliqueellipse）、LY、微分椭圆法/微分圆法（Differentialcircle/Differentialellipse）；2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Videoanalysis）；3、表面能计算（Surfaceenergy）4、表界面张力测量（Surfacetension）5、前进后退角测量（Advancingandrecedingangle）6、粘附功（Adhesionwork）7、自动样品批量测量方案设置功能（支持 样品的测试方案设定及调取自动测试方案）8、样品方案设定：可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试9、一键式多点测量（可多次循环）：自动进样→自动接液→软件自动完成测量→自动换下一个点位10、可针对不同样品设置测量方案并可保存，方便下次再次测量同一类样品时直接调取测量
五·符合国家的相关标准（Accordwithnationalstandard）
1.GB/T24368-2009(玻璃表面疏水污染物检测)；
2.SY/T5153-2007（油藏岩石润湿性测定方法）；
3.ASTMD724-99（2003）（纸的表面可湿性的试验方法）；
4.ASTMD5946-2004（塑料薄膜与水接触角度的测量）；
5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；
六·产品特点（Productfeatures）
1.主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际顶尖进口接触角设备的设计精华与配置，保证仪器具有强的稳定性；
2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；
3.采用高性能日本 工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失真情况，确保最佳的成像效果；
4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；
5. 提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8°；60°90°120°；115°（选配）；
6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；
7.拥有 先进接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括恒美 微分椭圆
与微分圆特殊液体成像拟合方法；
8.采用 计算方法，软件已实现全自动拟合避免人为操作造成的误差；
9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的
实际润湿情况；
10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；
11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；
12.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；
13.样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试；
14.一键式多点测量，自动进样→自动接液→自动测量→自动换点
15.可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案
