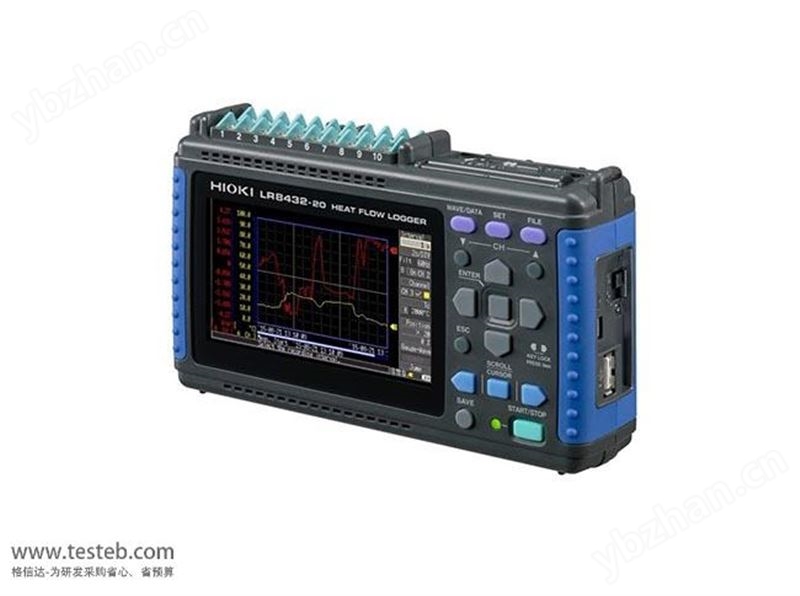

日本 LR8432-30热流采集仪所有10通道均可达到10ms的高速采样，具有10mV f.s.有高灵敏度，微量热流也能测量，能准确/可靠地测量温度变化的狭小处和高隔热材料之间的隔热评估。宽液晶屏QVGA-TFT液晶同时显示热流和温度量规，高亮度清晰显示，热流动可视化、可掌握。LR8432采集仪使用热流传感器测量热量和热流情况，U盘记录测量数据，轻松传输至PC，长时间记录时使用可靠性更高的CF卡记录。
热流定义
温度变化时，势必包含热能的移动，热能是温度变化所释放的能量，与水和电相同由高到低的转移
这种热能移动的程度即用“热流”来表示，单位时间单位面积流动的热能量表示为(单位：W/m2)
温度体现结果，热流体现过程
使用热电偶和温度记录法仅能测量温度，对于温度的变化过程(正在发热或正在吸热)却全然不知
使用“热流传感器”，将热能量移动和量可视化，可作为温度变化的先行指标
测量热能，对于更高精度的空调控制或针对产品研发的热能策略具有重大意义
了解量的变化：
通过数值和波形来了解热的量能够通过可视化热量来评估隔热性能，弄清热能流入流出的地方
了解流向：
仅有温度无法了解热的流向(流入·流出)，通过可视化热流能够掌握温度上升的原因
LR8432-30热流数据采集仪规格参数
|
热测量 特化功能 |
■简单的缩放设置：直接输入热流传感器的敏感度 ■运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等 |
| 模拟输入 |
[通道数] 模拟10ch扫频绝缘输入（2极M3螺丝固定端子板） [电压测量范围] ±10 mV～±60 V, 1-5V, 分辨率 500 nV [热电偶测量范围] -200℃ ～1800℃ (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B), 分辨率 0.1℃ [热电阻]无[湿度]功能 [输入电压] DC 60 V [通道间电压][对地额定电压] AC 30 Vrms, DC 60 V (外加在输入通道-外壳间, 各通道之间也不会损坏的上限电压) |
| 脉冲输入 |
[通道数]脉冲输入4ch（脉冲输入专用连接器，和主机共地） [脉冲累积] 0～1000M (count) (无电压a接点, 开路集电极或电压输入), 分辨率1 (count) [转数变化] 0～5000/n (转/秒), 分辨率 1/n (转/秒) ※n按照每1转的脉冲数1～1000 [输入电压] DC 0～10 V [通道间电压][对地额定电压]非绝缘 |
| 记录间隔 | 10ms～1小时，19种设置（每个记录间隔都会高速扫描所有输入通道） |
| 数据滤波器 | OFF/50Hz/60Hz (自动设置截断频率) |
| 存储容量 | 内存3.5MW，CF卡/U盘（仅保证原装CF卡的正常操作） |
| 外部接口 |
U盘：USB2.0系列迷你B×1，功能：通过计算机控制，将CF卡内的数据传输至计算机中（U盘内的数据不能通过USB通讯传输至计算机中） 可复制CF卡/U盘的存储驱动器 |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480 × 272点） |
| 功能 | 实时保存至CF卡/U盘中，数值运算等 |
| 电源 |
[AC适配器]Z1005（AC100~240V，50/60Hz），30VA（含AC适配器），10VA（主机） [电池组]9780/连续使用时间：2.5h（25℃参考值），3VA [外部电源]DC10~16V，10VA（连接线请咨询，配线3m以下） |
| 体积及重量 | 176W × 101H × 41Dmm, 550g（未安装电池组9780时） |
| 标配附件 | LR8432采集仪主机、测量指南×1，CD-R（数据采集应用软件 Logger Utility，使用说明书PDF）×1，USB连接线×1，AC适配器Z1005×1 |
|
选配件及 热流传感器 |
9830 CF卡2G，9780电池组，9641连接线用于脉冲输入， 9810 K型热电偶-180～200℃线长5米、线径0.32mm、5根/包，9811 T型热电偶，9812软包、9782携带箱 用于热流测量A（测量小零件或配管的曲面热流传感器，防水IP06、IP07）： 线长1.5米——Z2012短头、Z2013中等长度测量部、Z2014测头长 线长5m ——Z2015、Z2016、Z2017 Z5008 热传导性双面胶，为准确测量而备的粘着胶，共20张，Z2012～Z2017 用 用于热流测量B： MF-180 热流传感器，用于保湿保冷效果的诊断，材料隔热性的评估； MF-180M防水热流传感器，用于测量地下的热流量分布，当于IPX6 YG6111粘着剂200g，MF-180，MF-180M 用 |
LR8432记录仪规格说明书文档 /download/201803/_LR8432-30.pdf
LR8432-30热流采集器应用案例
了解汽车元件的发热、吸热，明确温度的上升理由，做出的隔热、放热设计
建筑住宅设备的隔热性能评估，比较评估建材的隔热性，可做出高效率的选择
测量家电节能效率，即便有多个发热部分也可分别测量，能够对应各种家电热源测量
调查人体热量的影响，测量人体热流，了解研发中衣物的材料和质地的导热效率
通过定期诊断使用中的隔热材料的热流，掌握隔热性能每年劣化的程度
了解农业、土木的温度变化，可用于受室外温度变化的房屋的室温管理及先行预测
