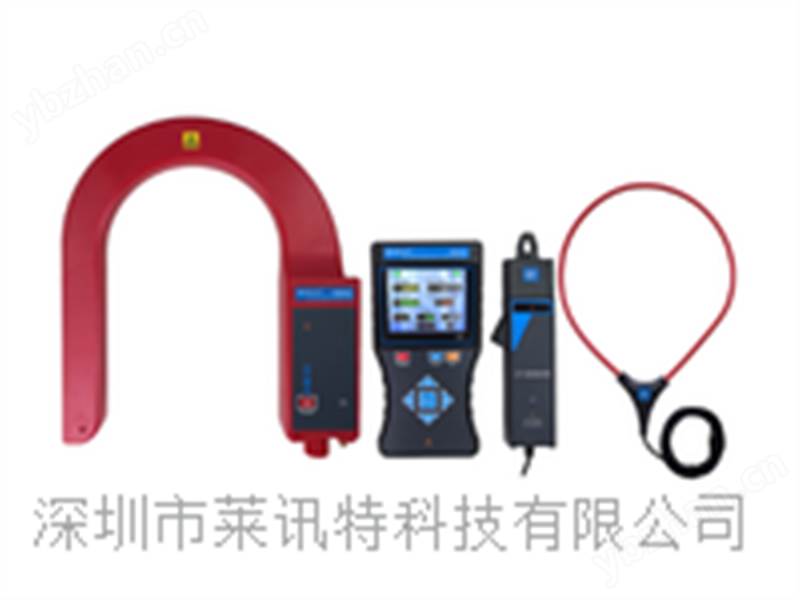

S380A 无线高低压电流互感器变比测试仪突破传统检测方式，专为在线测量运行中的35kV以下（如：10kV或35kV）的高低压电流互感器、变压器的初级、次级电流大小、变比、比差、角差、相别、极性、漏电流而精心设计制造的，由一次高压钩式检测仪、低压柔性电流钳、接收器(主机)、二次电流钳、绝缘杆等组成，三种不同方式的电流钳，满足各种场所测试。广泛应用于变电站、发电厂、工矿企业、检测站、用电管理部门、维修部门进行电流测试、用电计量检查作业等。
一次高压钩式检测仪内置双层柔性线圈，轻便、精度高、量程广、线性度好，连接伸缩绝缘杆，能在线测试35kV以下的裸导线或汇流母线，或110kV以下具有**绝缘外皮的线缆的漏电流、电流、负荷等。无线接收数据直线距离约160米，电流量程为AC 0～5000A，测量导线或电缆*大外径为Ф168mm，可测量母排*大尺寸为168mm×245mm。一次高压钩式检测仪可以挂在线路上测试，节省操作人员体力。
低压柔性电流钳，电流量程为AC 0～10000A，测量导线或电缆*大外径为Ф300mm；二次钳钳头尖细，非常适合于排线密集的场所；接收器主机采用3.5寸真彩液晶屏，图形界面显示，清晰直观；绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，监控软件具有历史数据读取、查阅、保存、打印等功能。
|
功能 |
高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流、大电流、漏电流测试 |
|
电源 |
DC 3.7V 可充锂电池，USB充电接口，连续工作约10小时 |
|
测试方式 |
高压一次钩式CT，可以挂在线路上测试 |
|
低压一次柔性CT |
|
|
二次 钳形CT |
|
|
传输方式 |
433MHz 无线传输，直线传输距离约160m |
|
显示模式 |
3.5 寸真彩液晶屏显示， 按 上下箭头 键调整背光亮度 |
|
高低压切换 |
测试界面下按 左右箭头 键切换选择测试高压CT变比还是测试低压CT变比 |
|
可测线径 |
钩式检测仪 ：Ф 168mm 导线，或168mm×245mm母排 |
|
柔性电流钳： Ф 300mm( 可定制更大内径的线圈) |
|
|
低压电流钳： Ф 7.5mm ×13mm |
|
|
测量范围 |
钩式检测仪 ：AC 0.00A~5000A |
|
柔性电流钳：AC 0.00A~10000A |
|
|
低压电流钳 ：AC 0.00mA ～20A |
|
|
分 辨 力 |
钩式检测仪：10mA |
|
柔性电流钳：10mA |
|
|
低压电流钳：0.01mA |
|
|
高压一次电流精度 |
0.00A ～ 99.9A: ±2%±5dgt (23 ℃±3℃，80%RH以下) |
|
100A ～ 499A: ±3%±5dgt (23 ℃±3℃，80%RH以下) |
|
|
500A ～ 5000A: ±4%±5dgt (23 ℃±3℃，80%RH以下) |
|
|
低压一次电流精度 |
0.00A ～ 99.9A: ±3%±5dgt (23 ℃±3℃，80%RH以下) |
|
100A ～ 10kA: ±3%±3dgt (23 ℃±3℃，80%RH以下) |
|
|
二次电流精度 |
0.00mA ～20A:±2%±5dgt (23℃±3℃，70%RH以下) |
|
变比 |
两种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；变比*大1：9999） |
|
换档 |
自动换档 |
|
绝缘杆尺寸 |
拉伸后长约5m；收缩后长约1m(5节) |
|
数据存储 |
5000 组 |
|
采样速率 |
1 次/秒 |
|
仪表尺寸 |
高压检测仪 ：长宽厚310mm×270mm×52mm |
|
低压柔性钳 ：长宽厚146mm×115mm×23mm |
|
|
接收器：长宽厚250mm×100mm×40mm |
|
|
二次钳： 长宽厚220mm×45mm×30mm |
|
|
线路电压 |
高压CT变比测量下，35kV以下裸导线测试，110kV以下有**绝缘外皮的 线缆 测试。(带绝缘杆操作) |
|
数据保持 |
测量界面下按 HOLD 键保持数据，再按 HOLD 键取消保持 |
|
退出功能 |
按 ESC 键退出当前功能界面，返回上级目录 |
|
位置误差 |
高压检测仪：A区无位置误差；B区约增加0.2%；C区约增加2% |
|
柔性电流钳： 被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。 |
|
|
数据查阅 |
进入数据查阅模式后，按 箭头 键翻阅所存数据 |
|
溢出显示 |
电流超量程溢出功能：“OL A”符号显示 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“----”符号 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于3.2V时，电池电压低符号显示，提醒充电 |
|
仪表质量 |
钩式检测仪：496g(含电池) |
|
接收器：395g(含电池) |
|
|
柔性钳：190g |
|
|
电流钳：230g |
|
|
绝缘杆：1.45kg |
|
|
总质量：12kg(含仪表箱) |
|
|
工作温湿度 |
-10 ℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10 ℃～60℃；70%Rh以下 |
|
干扰 |
无433MHz同频信号干扰 |
|
绝缘强度 |
绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
|
检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) |
|
|
接收器：2000V/rms(外壳前后两端之前) |
|
|
结构 |
防滴漏Ⅱ型 |
