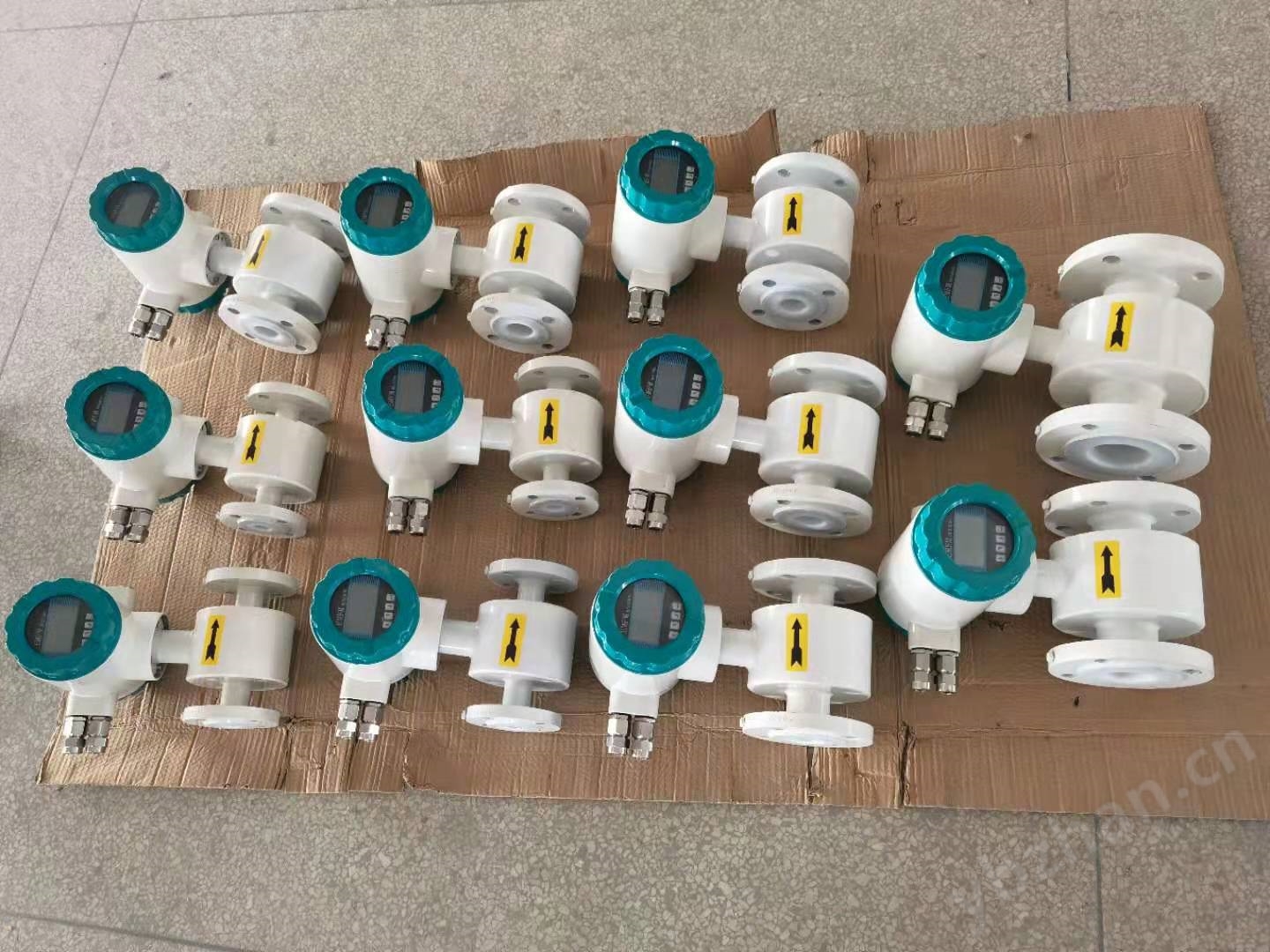

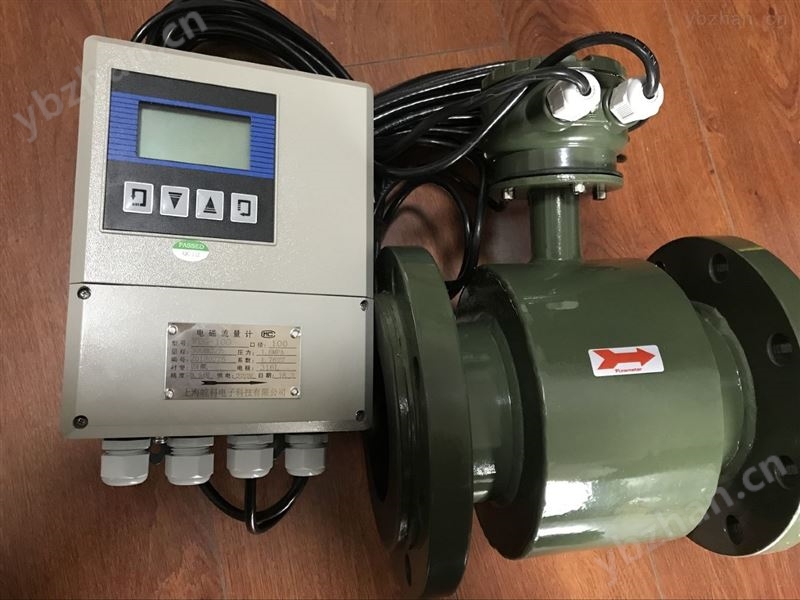

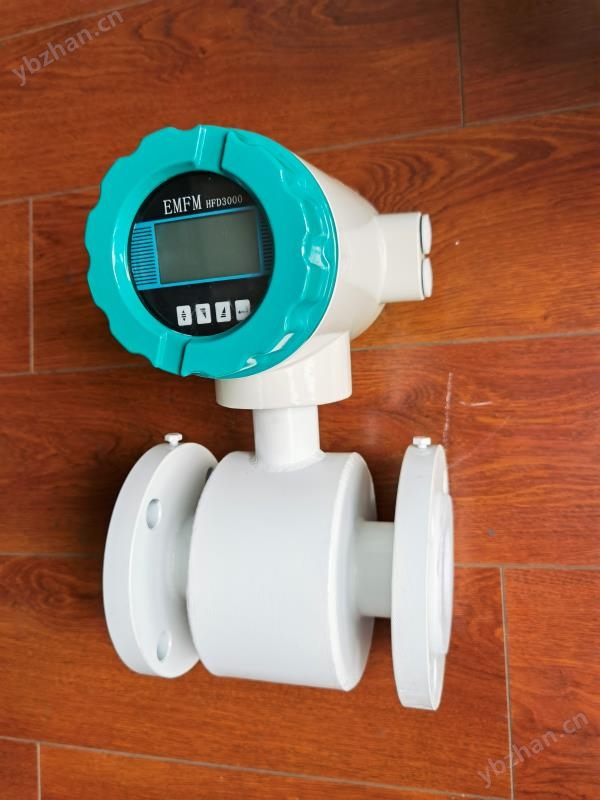

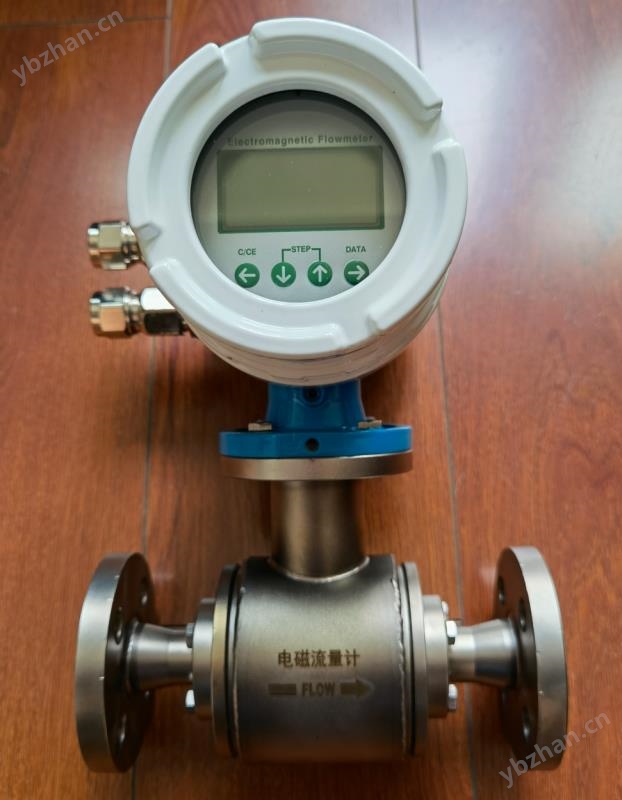

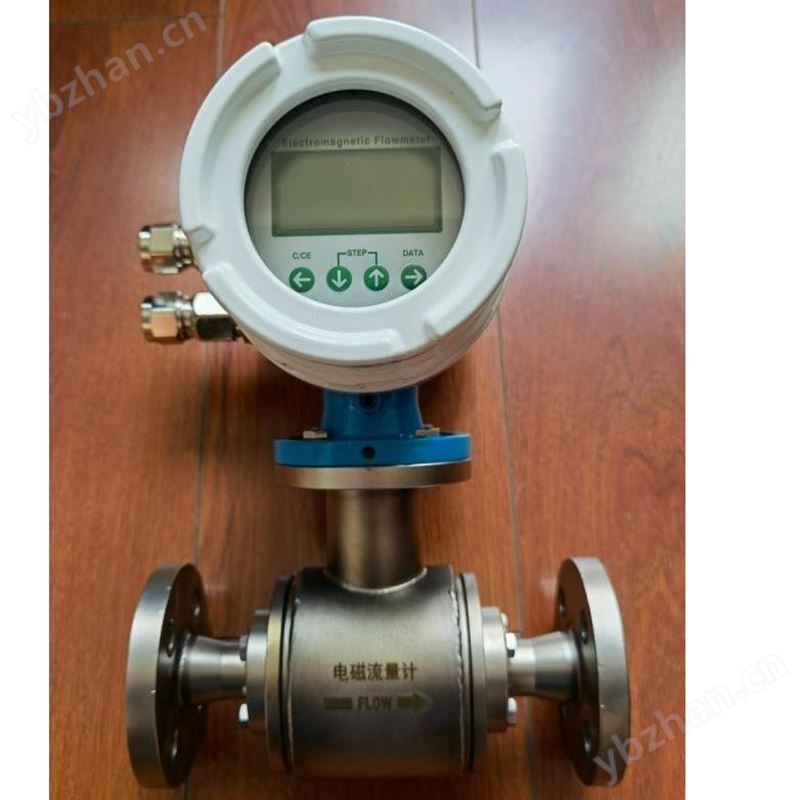

WDG-15/3电磁流量计 产品详细介绍：
WDG系列智能电磁流量计是一种用于测量流体流量的仪器，其内部结构主要由磁场线圈、测量管、电极、流体和壳体组成。主要用于各种导电液体（主要包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆矿浆、废物水、海水等固液两项液体）体积流量的测量，具有精度高、稳定性好，不受液体温度、压力、密度、粘度和导电率变化的影响等特点。同时传感器结构简单、无节流装置、不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。 公司采用国内外技术研制、开发的全智能型流量计，与老式模拟的或非智能的电磁流量计有非常大的区别，尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。适用于测量封闭管道中流动的导电性液体的体积流量，具有LCD显示、脉冲输出、232或485通讯和4～20mA输出以及HART协议。
WDG广泛应用于化工、钢铁、煤炭、环保、水利、制药、造纸、食品、机械及公共事业等领域，可精准地测量各种酸、碱、盐溶液、原水、冷却水、污水、煤浆、矿浆、泥浆、水泥浆、纸浆、糖浆、药液和各种饮料等导电流体和固液二相体的体积流量。
测量原理：

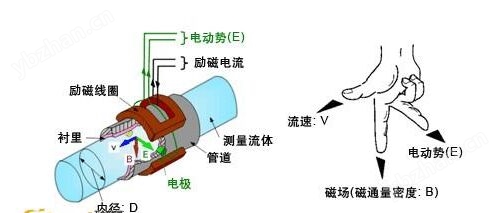

WDG系列智能电磁流量计的测量原理是基于法拉第电磁感应定律导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为 :
E=KBVD
式中:
K-----仪表常数
B-----
磁感应强度
V-----
测量管道截面内的平均流速
D-----
测量管道截面的内径
测量流量时，导电性液体以速度
V
流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后
LCD显示或转换成标准信号4～20mA和0～1kHz输出。
WDG-15/3电磁流量计 功能特点 :
■ 精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
■ 传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗
粒、纤维、悬浮物的液体测量。
■ 接液材质可有多种选择，能用于各种腐蚀性液体测量。
■ 可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
■ 测量范围宽，量程比100∶1，量程可修改。
■ 现场可零点校准，不影响测量精度。
■ 功耗低，小于7W。
■ 现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
■ 中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
■ 故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
■ 可正向流量累积、反向流量累积、双向流量差累积。
■ 计量单位、小数点位自动转换。
■ 防爆等级高，防爆标志Exd（ia）iaqⅡCT6。
■ 多种信号输出备选 4～20mA、0～1kHz、HART、RS485等。
■ 可订制无衬型电磁流量计。
■ 一键恢复出厂参数设定。
如何正确选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
★
收集数据
①被测流体成份：具体化学名称及含量
②*大流量、*小流量及正常工作流量
③*高工作压力
④*高温度、*低温度，及其他要求
★ *大流量和*小流量必须符合下表中的数
|
内径mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin （m 3 /h） |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
|
Qmax （m 3 /h） |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
|
内径mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin （m 3 /h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax （m 3 /h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
内径mm |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin （m 3 /h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax （m 3 /h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
内径mm |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin （m 3 /h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax （m 3 /h |
42400 |
51300 |
61000 |
86121 |
108566 |
137404 |
169635 |
205258 |
电磁流量计安装要求：
一．对外部环境的要求
1．电磁流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施；
2．电磁流量计*好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施；
3．电磁流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施；
4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间；
5．电磁流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
二.安装方式
1.应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处；
2.应安装在管道上上升处；
3.在开口排放管道安装,应安装在管道的较低处；
4.若管道落差超过5m时,在传感器的下游安装排气阀；
5.应在传感器的下游安装控制阀和切断阀,前面130中间2329后面0389连起来就能联系到厂家，而不应安装在传感器上游；
6.传感器优良不能安装在泵的进出口处,应安装在泵的出口处.
三．插入式电磁流量计安装要求
1．对直管段的要求
入口/出口直管段：入口应≥10×DN；出口应≥5×DN
2．对接地点要求
为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰/传感器应有良好的接地，接地电阻小于10.（若金属管道接地良好时，无须专设接地装置）
管道式电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布，增加前后直管段的长度、采用一个流量稳定、减少测量点的截面。
插入电磁流量计根据现场管路情况不一，对于要求不断流装卸或不允许介质溢出的场合，须加装球阀，即选择带球阀结构的插入式电磁流量计；在管道上开孔直径50，准备把连接焊管焊接在管道的开孔上。插入式电磁流量计安装简单，可不断流，现场可带压开孔，具有优良的安装优势与价格优势；流量的检测只与插入深度有关，故该流量计通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。
