产品详情
一、 产品设计依据标准
制造标准
GB/T16826-2008 《电液伺服试验机》
GB/T2611—2007 《试验机通用技术要求》
JJG139—2014 《拉力、压力和试验机》
GB/T3722-1992 《液压式压力试验机》
JJG157-2008 《拉力、压力和材料试验机检定要求》
试验标准
JG/T209-2012 《建筑消能阻尼器》
JT/T 926-2014 《桥梁用黏滞流体阻尼器》
JGJ297-2013 《建筑消能减震技术规程》
二、产品介绍
该系统是对阻尼器类产品进行阻尼力试验、滞回曲线试验、快速水平动
态循环试验的微机控制电液伺服阻尼器试验系统（轴向型）。

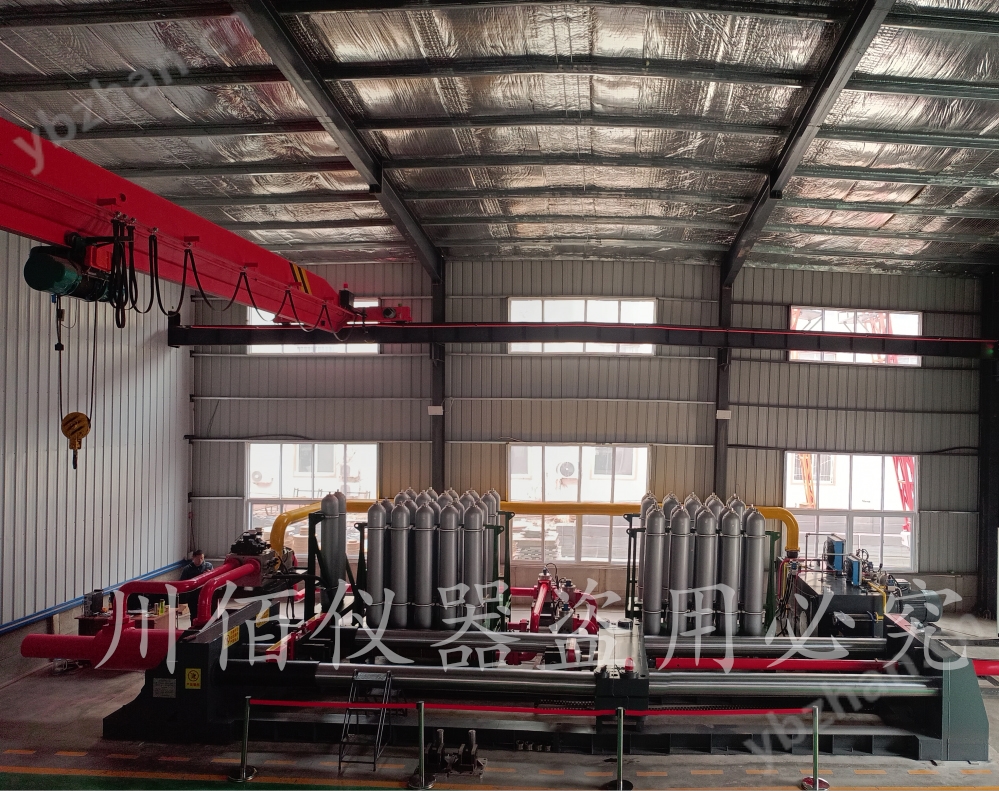

此系统主要由主机框架、2500kN 电液伺服作动器、伺服油源及管路系统、
软件控制系统、装夹附具等组成。
该系统以电液伺服控制技术为核心，采用德国 Doli 公司的 EDC 控制系统，
实现力、位移闭环控制。主要用于各类黏滞阻尼器（线性与非线性）的检验，满
足黏滞阻尼器各类动静态性能测试。
三、主要技术参数
1静载荷±2500kN,动载荷±2000kN；
2试验力测量范围：2%-99%FS；
3试验力示值相对误差：＜±1%；
4作动器位移：±500mm；
5位移示值误差：±0.5%FS；
6试验空间：0.5-7m（无级调整）；
7加载波形：正弦波、三角波、斜波；
8试验速度：1000mm/s；
9外形尺寸（长宽高）：约 14000mm×2500mm×1200mm；
10样品装卸方式：插拔式锁紧，便于操作；
11主机框架强度足够，并能消除间隙对试验的影响，见后面详细描述；
12控制系统具有扩展性，可增加控制通道，具有力的超限保护，油源故障报警及紧急停机功能；
13试验曲线图及试验数据采集满足标准要求，直接生成试验报告，所做试验采集的数据精确有效。
