产品简介

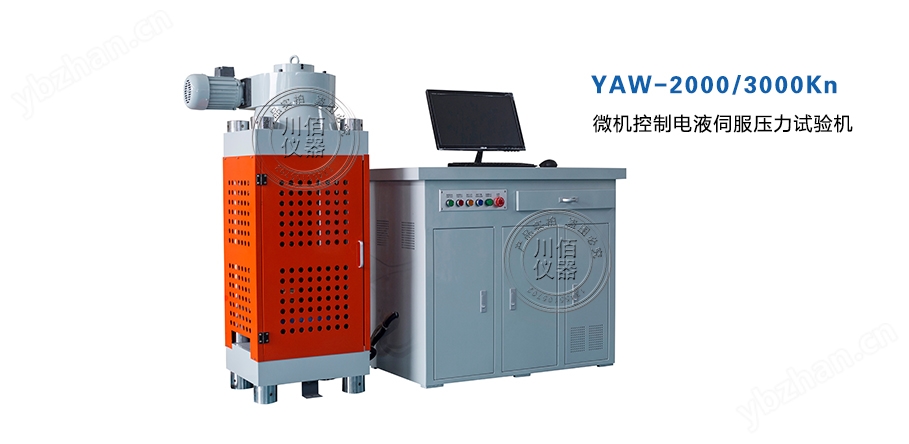

YAW-3000 型电液伺服压力试验机是采用了液压动力源驱动，电液伺服控制技术， 计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源（液压动力源）、测控系统、试验器具四部分组成，试验力 3000kN，试验机准确度等级优于 1 级。
YAW-3000 型电液伺服压力试验机能按照相应国家标准进行加荷速率设置并满足标准加荷速率控制指标对水泥、混凝土等材料进行额定试验力下的抗压、抗折试验， 具有负荷、时间及试验曲线动态显示及及时控制功能和试验力保持功能。
该试验机是主机油源分体结构；适用于水泥、混凝土的抗压试验，配以适当的夹具和测量装置可满足混凝土的劈拉试验、抗折试验、静压弹性模量试验。
该试验机及配件符合 GB/T2611、GB/T17671、GB/T16826、GB/T50081 标准要求。
产品特点
试验机主机
试验机主机为四立柱空间架构，主体由底座、油缸、压力传感器、压板、丝杠、光杠、蜗轮蜗杆传动总成、升降电机、上横梁等组成，整机刚性好，试验过程稳定、操作方便。
电动丝杠转动调节压缩空间，操作方便快捷。
试验机设计在美观、便捷、安全方面有充分考虑，例如：平台上方配置高韧性防护网，在试验空间与操作者之间形成隔离，能够有效保证操作者安全。光杠表面镀铬抛光，美观、防锈。
试验机油源柜
整体式油源柜，由液压泵站、油源控制、测控系统、计算机等组成一体，内置轴向柱塞油泵输出稳定、噪音低，油源柜集成度高，占地面积小，且操作、观测方便。
整个油源系统采用伺服闭环控制，配以数字阀、扭矩及转速稳定的西门子电机、高精密阀板组等部件反应快、灵敏度高；系统实时监控负荷、应力等参数，具有跟踪性、随动性、可调性等功能特点，能够实现全自动精确控制。
测控系统
测控系统包括数字阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足 GB、ISO、ASTM 等标准对水泥、砂浆、混凝土等材料的试验要求，并具有以下功能：具有力闭环控制功能；能实现等载荷速率加载或等应力速率加载；采用微机实现电子测量、自动完成试验；计算机自动计算结果并打印报告；同时支持串口或以太网的通讯方式，可提供联网数据接口。
产品技术参数
试验力：3000kN；
试验机级别：1 级；
试验力示值相对误差：±1%以内；
试验力测量范围：1%-99%FS（全量程不分档）；
主机结构：四柱框架式；
压缩空间：340mm；
活塞行程：80mm；
试验力加载速度：0.02%-2%FS/s；
上压板尺寸：265mm×265 mm；
下压板尺寸：360mm×285 mm；
主机外形尺寸：750×500×1500 mm；
控制柜外形尺寸：1100×550×900mm；
整机功率：2.0kW（油泵电机 1.5kW）；
整机重量：约 1640kg；
产品标准配置
YAW-3000 型电液伺服压力试验机主机框架，上下压板组件一套；
高精度压力传感器一个；
联想商用电脑 一台；
品牌喷墨打印机一台；
全数字闭环控制器一台；
电液伺服压力试验专用软件（中文版）；
油源一台，包括：数字阀，轴向柱塞油泵，西门子电机，减压阀，滤油器，卡套式管接头，304 不锈钢无缝钢管，镀锌油箱，集成式强电控制箱。
说明书、合格证等资料一套；
