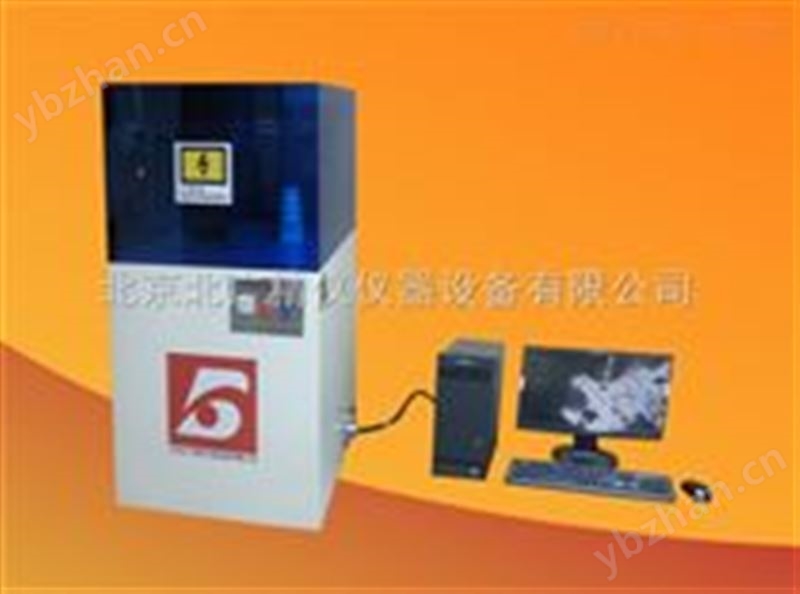

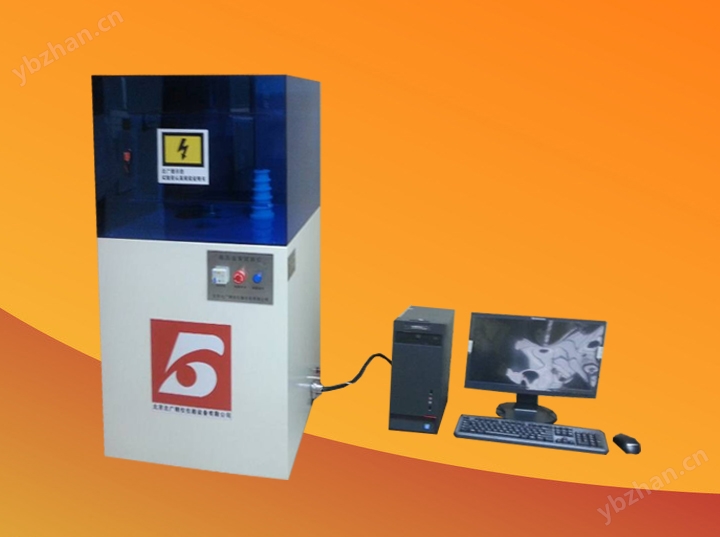

固体电绝缘材料试验仪BDTC-50KV
固体电绝缘材料试验仪BDTC-50KV计算机系统及软件包:
试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统。
本仪器采用计算机控制，过人机对话方式，完成对、绝缘介质的工频电压击穿，工频耐压试验。
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
8、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
9、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。
BDTC-50KV 结构原理及性能特点：
本设备主要由：升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成
计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样
高压变压器主要产生试样所需的直流电压，
调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，
电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，
放电系统在试验做完以后自动放电，以免产生放电对人身的危害；
BDTC-50KV 击穿电压测试术语、定义及类型：
1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；
2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；
3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。
BDTC-50KV
结构特点：
V电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了标准里面关于极慢速试验和极快速试验的要求，保证用户可以自由选择升压速率。
BDTC-50KV
安全保护功能：
1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离大于270mm，50KV测试设备高压电极距离试验箱壁的zui近距离大于250mm，试验时即使人接触箱壁也不会有危险。
2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。
4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的zui近距离时安全距离，试验时即使人接触箱壁也不会有危险。
5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。
6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。
7、本公司保留对设备改进的权利，并不另行通知用户。
BDTC-50KV
符合标准：
GB/T 1410-2006《 塑料薄膜电阻率测定仪固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99 《绝缘材料的直流电阻或电导试验方法》
GB/T 2439-2001《硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定》
GB/T 10581-2006《绝缘材料在高温下电阻和电阻率的试验方法》
GB/T 1692-2008《硫化橡胶绝缘电阻率的测定》
GB/T 12703.4-2010《纺织品 静电性能的评定 第４部分：电阻率》
GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》
