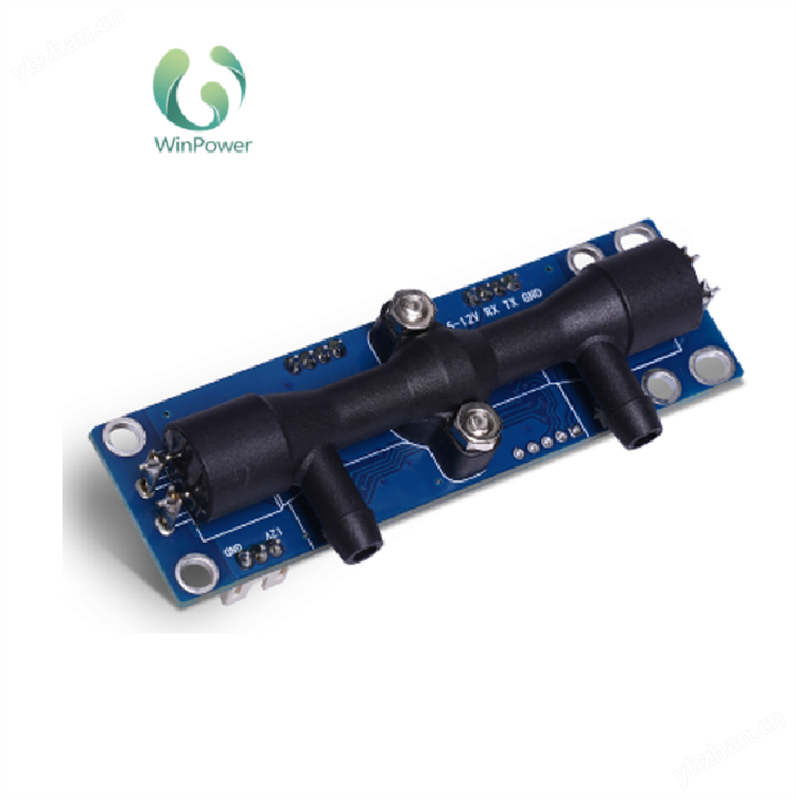

OCS-3FRL_1.0 是一款基于超声波原理开发的多功能氧气传感器，内置湿度和环境气压补偿，可以用于空氧混合气体的检测，内置环境压力补偿自适应环境海拔。传感器具有精度高、无零点漂移、一致性好、稳定度高、长寿命等特点，检测结果以 UART 数字输出、 LED 指示灯等多种方式送出。
应用场景：
◆
◆HFNC、空间氧浓度检测
使用注意事项：
◆ 保证所检测气体无水、无油、无尘。
◆安装位置：储气罐-调压阀-浮子流量计/电子流量计/控制旋钮-传感器-单向阀-湿化瓶
◆ 未经厂家允许，不得拆卸传感器，否测造成的传感器损坏厂家不予保修或维修。
◆ 本传感器及数据手册可能因产品技术改进而变更，恕不事先通知，敬请原谅。
◆ 本公司具有对本传感器数据手册的最终解释权
|
气体浓度检测范围 |
0%-99% |
|
浓度分辨率 |
0.1% |
|
浓度检测精度 |
±1.5%FS @（5 - 55） ℃ |
|
气体流量检测范围 |
0-20L/min |
|
流量分辨率 |
0.1L/min |
|
流量检测精度 |
±0.2L/min或读数5%（取大者）@（5 - 55） ℃ |
|
样气要求 |
除水（无冷凝）；粉尘过滤（ <1="" u="">） |
|
检测周期 |
>100ms |
|
预热时间 |
开机即可测量，10s达到基本精度 |
|
数字输出 |
9600bps UART 5V TTL / 3.3V CMOS |
|
LED 输出 |
绿色:氧气浓度 >82% 黄色:82%> 氧气浓度 >50% 红色:50%> 氧气浓度 (可另设) |
|
进出气方向 |
按箭头指示方向 |
|
工作温度 |
5~55℃ |
|
储存温度 |
-5~65℃ |
|
相对湿度 |
5～85%RH |
|
工作电源 |
DC 5V-12V，50mA |
|
大气压力补偿范围 |
60-120 kPa |
|
外形尺寸 |
79mm x 24mm x 22mm ( L x W x H) 中间螺丝长度可定制 |
|
传感器重量 |
约25g |
