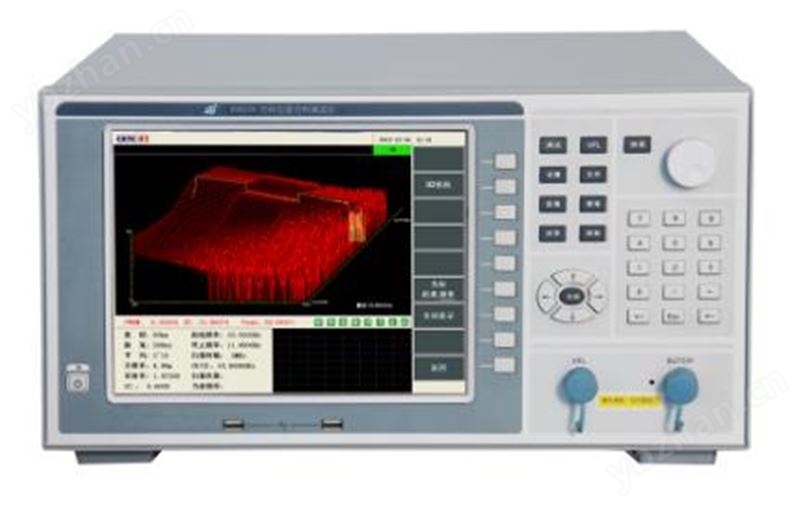

AV6419光纤应变分布测试仪
品牌：CETE(中电科)
AV6419光纤应变分布测试仪能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布里渊散射谱，具备3D及多种分布参数同时显示功能，具有应变测试精度高、重复性好及单端无损测试等优点，是光纤通信及光纤传感领域的测试仪器。 AV6419光纤应变分布测试仪可广泛应用于桥梁、大坝、隧道、高大建筑、石油钻井平台、石油管道等的健康状态检测，山体滑坡、泥石流及地震等地质灾害的预测预报，大型海上舰艇、航空航天器等智能结构的健康状态检测等领域。 该产品也适用于在光纤陀螺、光纤水听器的研制与生产检测过程中及在海底光缆的研制、生产、施工、验收及链路维护等过程中对光纤环及海底光缆的应变分布测试。
功能特点
主要特点
-
单端无损测试；
-
布里渊散射谱宽分布测试功能；
-
光纤应变分布测试功能；
-
光纤损耗分布测试功能；
-
布里渊散射谱测试功能；
-
多窗口显示功能；
-
损耗分布3D显示功能；
-
大屏幕彩色LCD显示，触摸屏操作；
-
内置VFL（可视故障定位）功能；
-
远程控制功能；
-
系统软件在线升级，无需返回原厂。
3D显示功能

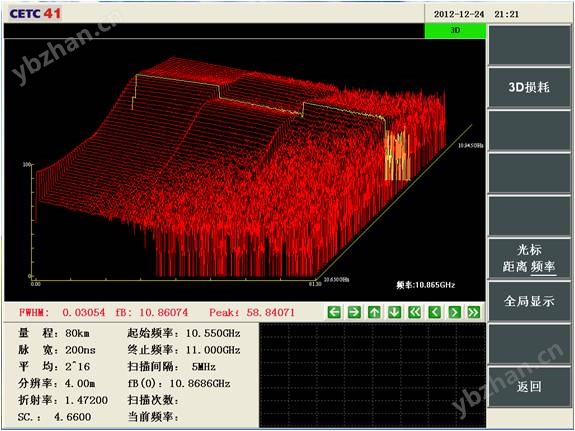

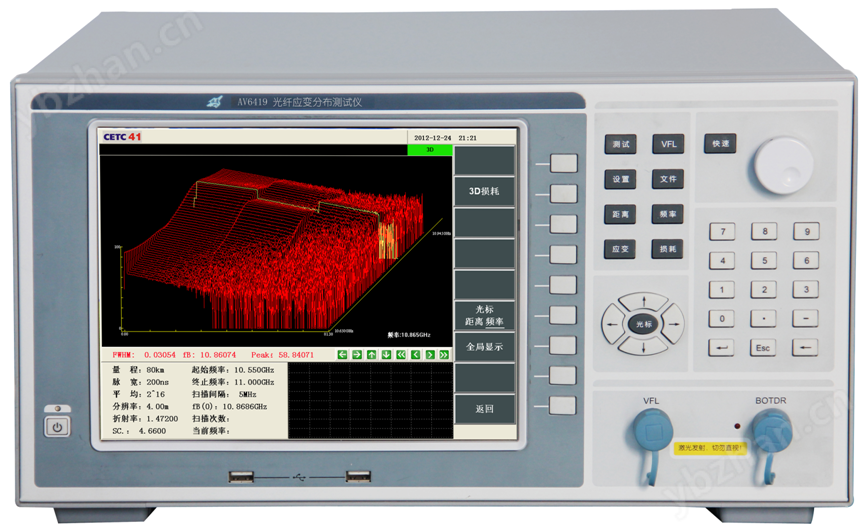

3D显示可方便地观察光纤沿线各点的布里渊谱的立体分布信息
多窗口显示功能
多窗口显示功能可同时观察光纤沿线各点的应变、布里渊散射谱、谱宽及散射功率分布信息。
长距离探测能力

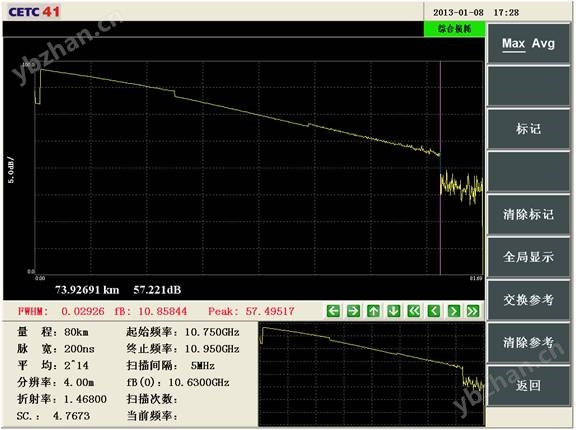

AV6419能够探测近80km的光纤链路的损耗分布。
具有小于1m的高空间分辨率

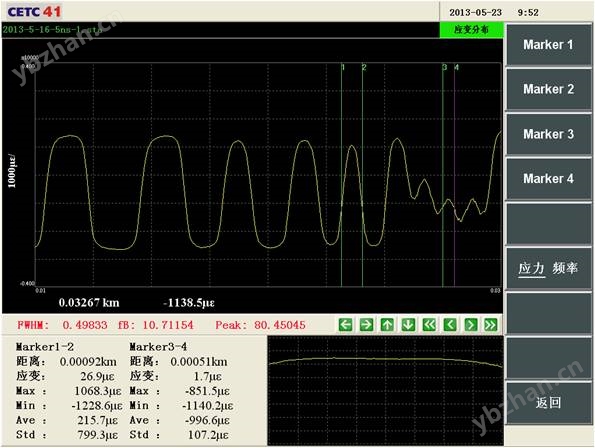

通过优化光路、电路及数据处理模型，AV6419 BOTDR具有小于1m的空间分辨率，图中，标记点1-2间隔1m，标记点3-4之间间隔为0.5m。
应变测试精度高
在10ns脉冲宽度下，AV6419在11km处测试光纤的应变精度达到约±18 με 。
可视故障定位（VFL）功能
AV6419内置可视红光故障定位（VFL）功能，具有CW / 1Hz / 2Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的光损耗点位置。
丰富的外部接口
AV6419标配有USB、以太网、RS232C及耳机等外部接口，可实现以下功能：
-
外接U盘；
-
外接基于USB接口的打印机；
-
与PC机数据通信；
-
通过以太网实现远程控制；
-
外接耳机 。
典型应用

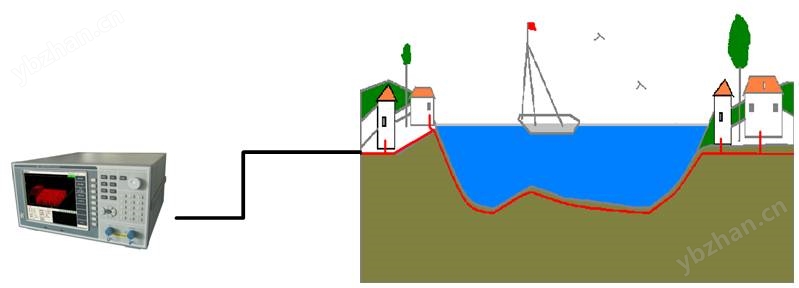

用于海底光缆的应变分布检测
在光纤光缆的生产、运输后到货检验、施工前后的检验、验收及后期维护等过程中，检测光纤光缆的应变分布是非常必要的，防止内部因应力过大产生疲劳断裂，使通信中断，造成巨大损失。
AV6419 适用于光纤光缆在生产、运输、施工等全过程中的应变分布测试仪。

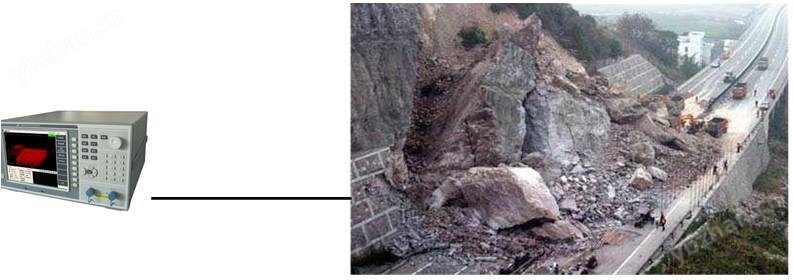

用于地质灾害（山体滑坡）监测

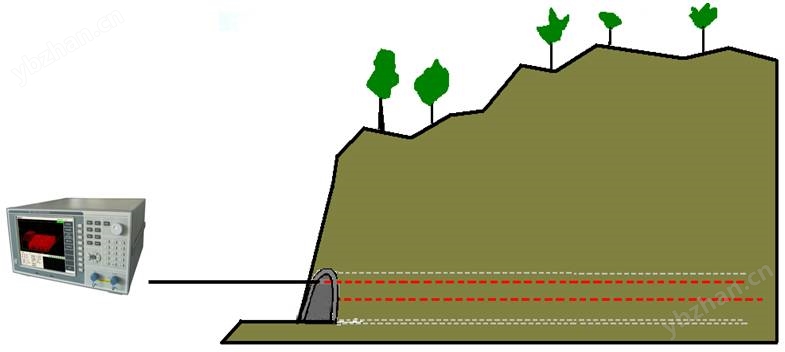

通过在重要的山体边坡上铺设光纤，借助 AV6419 光纤应变分布测试仪，通过检测光纤的应变分布趋势，能够对山体边坡内部岩土的位移程度进行监测，实时监测其变化趋势，当应变较大时，可通过阈值告警功能及时告警，通知相关人员及时处置，防止地质灾害造成大的损失。

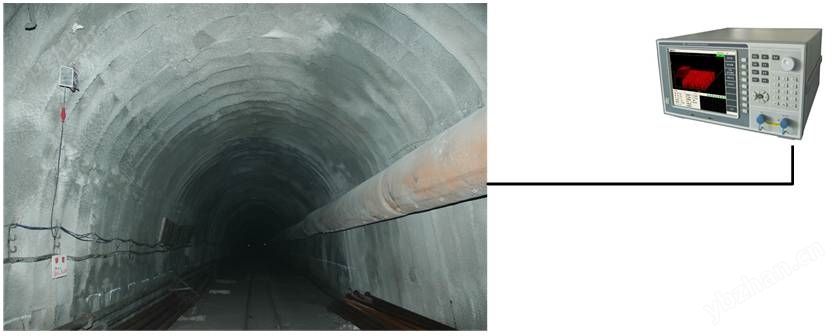

用于隧道健康状态监测

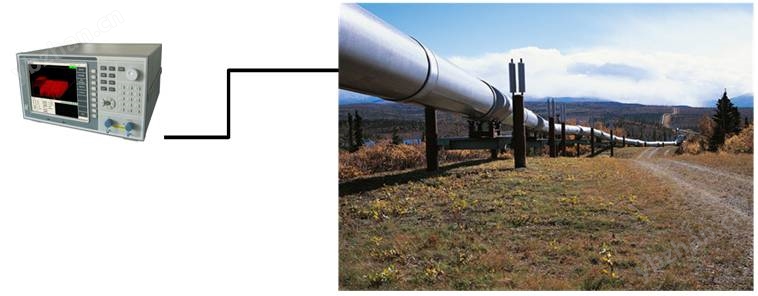

用于石油管道监测；
用于桥梁检测
用于水库大坝监测
电力电缆监测
煤矿巷道监测

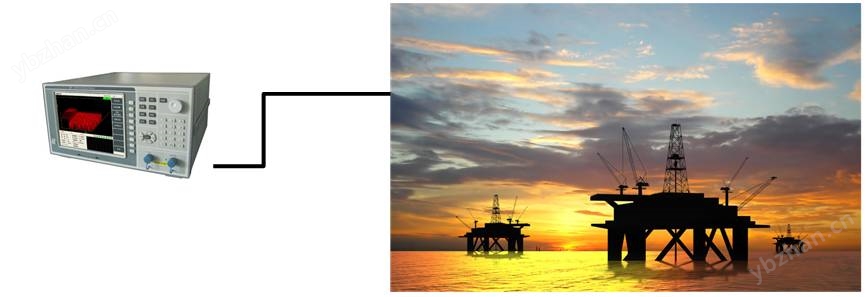

石油钻井平台

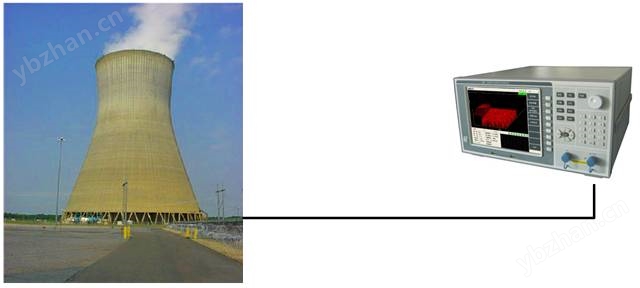

高大建筑健康监测
典型实验
(1) 重复性测试实验

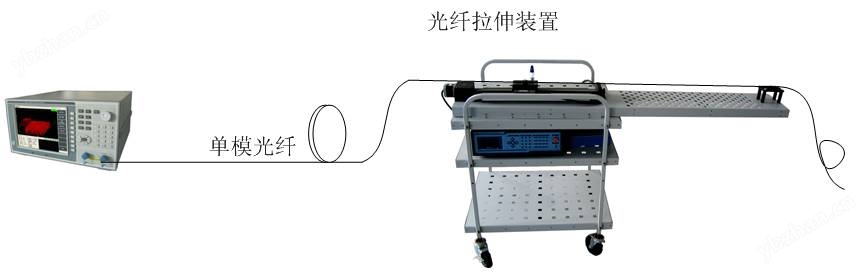

实验装置：
测试曲线： 光纤在 0.3157km 处被拉伸产生了明显的应变，应变值为约为 4992.6 με

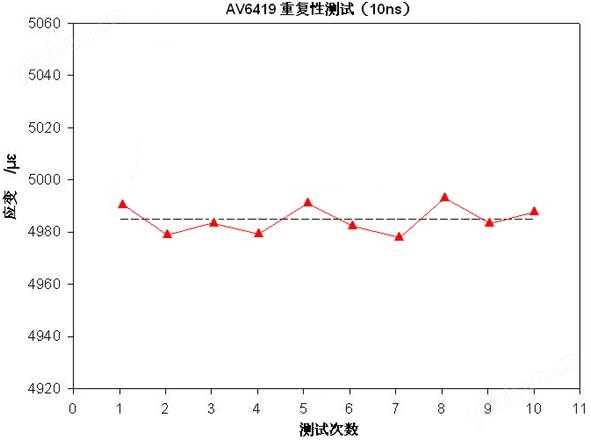

图中为 AV6419 在 10ns 探测脉冲条件下连续 10 次的应变测试结果。
(2)
光纤环的测试实验
在光纤陀螺的研制及生产检测过程中，
AV6419
光纤应变分布测试仪可用于测试光纤环的应变分布。
（ 3 ）光纤温度系数的标定实验

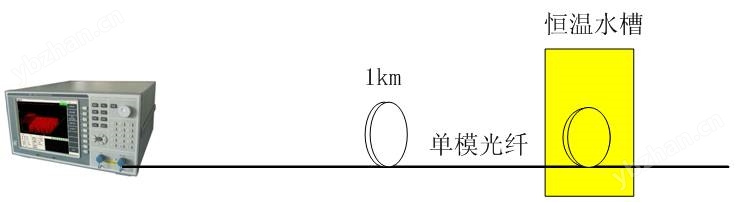

实验示意图：

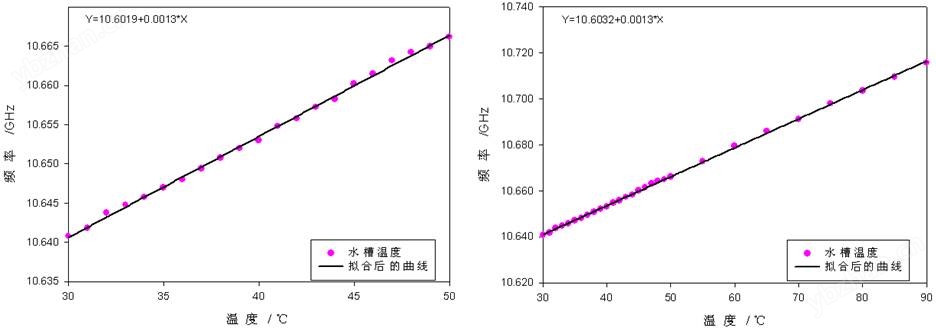

光纤布里渊频移与温度的关系曲线：
试验中所用光纤为 G.652 单模光纤，图中，左图为在 30-50 ℃范围内间隔 1 ℃的测试曲线，右图为在 30-90 ℃温度范围内低实际温度测试曲线，其中 30-50 ℃范围内间隔 1 ℃， 50-90 ℃范围内间隔 5 ℃。由左图可看出， AV6419 具有 0.5 ℃的温度分辨率测试能力。
