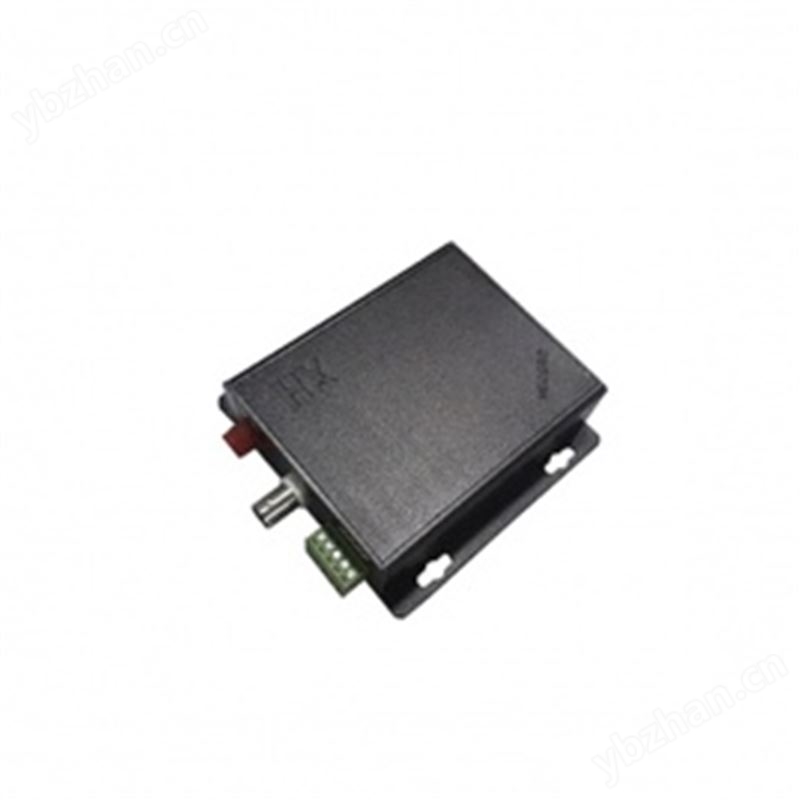

HX-1V系列1路视频光端机采用了无压缩全数字化光传输方式，在一芯光纤上传送一路符合国家广播级标准的非压缩视频和数据、音频、电话、以太网等信号。无论在多么复杂光传输链路条件下，数字光端机都有能力确保高质量的音、视频信号的传输指标。
产品特点 / PRODUCT
●全部表面封贴器件。全铝合金18英寸机箱,独立机盒。
●支持热插拔。采用开关电源。
●可选择FC,ST或SC光接口。
●无电磁干扰（EMI）、射频干扰（RFI）以及共地回路。
●采用非压缩数字视频编码方式，8BIT和10BIT量化等级可选。
●丰富的信号接口：如视频、数据、音频、电话、网络、开关量、对讲等可灵活的配置。
●采用1310nm和1550nm系列波长，其典型光学允许链损为30dB。
●数字光端机系列有插卡式和独立式两种结构。
独立式光端机(含1U机箱和独立式)独立使用，不用另配机箱。
插卡式光端机为中心使用，配十八槽机箱。
应用范围 / PRODUCT
●城市交通监控系统。
●、平安城市监控系统。
●高速公路安防、收费系统。
●楼宇、校园监控网。
●工业监控（化工、钢铁、石油、铁路、水利、矿山等等）。
●军事监控（仓库、边防、守卫、国防等等）。
●电力油田、电视台节目传输系统。
●体育场馆（现场直播视频、音频传输）。
技术指标 / PRODUCT
视频参数：
视频输入/输出阻抗--------------------------------------- 75ohm（非平衡）
标准视频输入/输出电压------------------------------------ 1.0Vp-p Type
视频电压范围---------------------------------------------0.6~ 2.0Vp-p Type
微分增益（10%-90% APL）---------------------------------- <±1%type
微分相位（10%-90% APL）----------------------------------- <±1°type
信噪比------------------------------------------- >65dB（加权）（8Bit）; >70dB（加权）（10Bit）
信道物理接口-------------------------------------------------------- BNC座
数据参数：
数据格式-------------------------------------------- RS232、RS422、RS485、曼码,BIPHASE等
数据速率--------------------------------------------------------0～300kbps
误码率----------------------------------------------------------- 10-9
信道物理接口--------------------------------------------------- 标准凤凰接线端子
音频参数
:
音频输入/输出阻抗------------------------------------------- 600 Ohm（非平衡）
音频输入/输出电压----------------------------------------- 4.0Vp-p
频响-------------------------------------------------------------10～20kHz
总谐波失真---------------------------------------------------- <0.05%
信噪比-------------------------------------------------------- > 95dB（加权）
信道物理接口-------------------------------------------------- 标准凤凰接线端子
以太网参数
:
信道物理接口--------------------------------------------------- 标准RJ-45座
数据传输速率---------------------------------------------------- 10/100Mbps
工作模式-----------------------------------------------------全双工模式/半双工模式
电话参数
:
信号物理接口----------------------------------------------------- 标准RJ-11座
语音带宽------------------------------------------------------------8kHz
工作方式----------------------------------------------------- 点对点热线、程控交换机/分机模式
失真----------------------------------------------------------------- <1%
信噪比--------------------------------------------------------------- > 95dB
开关量参数
:
物理接口------------------------------------------------------------- 接线端子
信号输入----------------------------------任意有源或无源报警、开关量输入，TTL、RS232/485或无源开关、按钮
信号输出----------------------------------任意有源或无源报警、开关量输出，TTL、RS-232/485或继电器触点输出
信道物理接口-------------------------------------------- 标准凤凰接线端子
光学参数
:
波长----------------------------------------------------- 1310nm&1470nm～1610nm
光纤类型---------------------------------------------- 50/125u多模 62.5/125u多模 9/125u单模
典型光输出功率----------------------------------------------- －8～3dBm
典型接收机灵敏度---------------------------------------------- －30 dBm
光学接口------------------------------------------------------FC,ST,SC(可选)
常规参数
:
工作电源-------------------------------------------------- 机箱供电（170V～240V交流自适应）
工作温度----------------------------------------------------- －35℃～70℃
工作湿度------------------------------------------------------ 0～95%无冷凝
尺寸（插卡式发射/接收模块）-----------------------------------125*104*28MM
指示灯说明：
电源指示灯：绿色—电源接入正常指示灯亮。不正常不亮。
光路指示灯：绿色---光路不正常，绿灯闪烁。光路正常时不亮。
数据指示灯：绿色---有数据传送,指示灯闪烁。
视频指示灯：绿色（与光路指示灯共）--有视频输入或输出绿灯亮。没有不亮。
以太网指示灯：网络正常—网口左上角灯亮。接入网线正常网口右上角灯亮。数据传输正常，网口左上角灯闪烁。
