米兰特MT-5204 四口集线器是一款专为解决复杂电磁环境下 RS-485 大系统要求而设计的RS-485 总线分割集线器（HUB）。该产品支持传输速率达 115.2Kbps，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 600W 浪涌保护电路，能够提供 2500V 的隔离电压，可以有效地抑制浪涌和静电放电等干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式下，传输距离大于 1200 米且性能稳定，采用的判别电路能够自动感知数据流向，并且能够自动切换使能控制电路，解决了 RS-485 收发转换时延问题，可广泛 适用于电力采集系统中，是一款的数据接口转换产品。
MT-5204 四口集线器提供星型 RS-485 总线连接，各端口均具有短路及开路保护。光电隔离电压达 2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，故障网段将被隔离，以确保其它网段能够正常工作，大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。
产品性能参数：

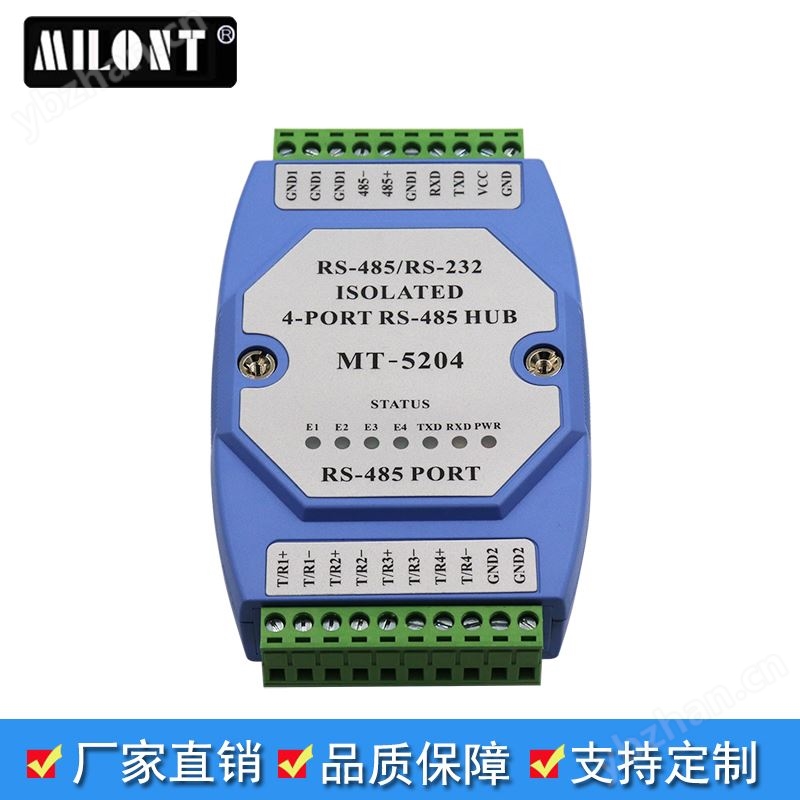

产品面板及信号指示：
（1）MT-5204 四口集线器前面板共有 7 个指示灯，两侧各有 10 位插拔式接线端子。左侧的 TXD、RXD 为 RS-232 信号接线端，485+、485-为 RS-485 信号接线端，VCC、GND 为12/24V 开关电源接线端， GND1 为 RS-485/RS-232 接地端。右侧的 T/R1+、T/R1-、T/R2+、T/R2-、T/R3+、T/R3-、T/R4+、T/R4-分别为 4 路 RS-485 信号接线端，GND2 为 RS-485 接地端。注意：GND、GND1、GND2 不能彼此相连。
（2）MT-5204 四口集线器前面板指示灯含义如下：
PWR：电源指示，正常时为红色。
TXD：数据发送指示，正常时为绿色闪烁。
RXD：数据接收指示，正常时为黄色闪烁。
E1：第 1 路 RS-485 数据收发指示，正常时为绿色闪烁，故障时熄灭。
E2：第 2 路 RS-485 数据收发指示，正常时为绿色闪烁，故障时熄灭。
E3：第 3 路 RS-485 数据收发指示，正常时为绿色闪烁，故障时熄灭。
E4：第 4 路 RS-485 数据收发指示，正常时为绿色闪烁，故障时熄灭。
集线器接口定义：
MT-5204 四口集线器接线示例：
RS-485端口故障的告警及保护机制：
RS-485 端口故障告警及保护机制是增强系统内多个 RS-485 设备可靠性的有效方法，MT-5204 四口集线器有四个下位机端口，且每个端口都具有短路保护功能，并能工作在关断模式。当任一个 RS-485 端口短路只会影响其所在 RS-485 总线系统，不会影响其它接口连接的 RS-485 系统的正常工作。用户可以根据故障警告指示灯状态迅速判断出故障端口及其它相连的故障设备。
电源及防雷保护：
MT-5204 四口集线器可使用直流电源设备供电，供电电压为+9V～+30VDC，最小工作电流为 150mA，所有 RS-485 接口均具有 600W 的防雷保护，能有效地抑制浪涌和静电放电等干扰。为保证通信安全，在使用过程中应可靠接地，避免悬空。
