序号 |
性能参数 |
指标 |
说明 |
|
1 |
输入电压 |
见产品 |
总电压 |
|
2 |
电压检测精度 |
≤1%F.S. |
总电压 |
|
3 |
绝缘电阻检测范围 |
见产品 |
支持多路并联，只开一路，不互相影响 |
|
4 |
绝缘电阻检测精度 |
根据产品检测范围 |
10K-50K : ±10K；50K-10M:±20%；10M-150M:±30% |
|
5 |
绝缘电阻检测时间 |
≤120s |
@2 μ F |
|
6 |
Y 电容兼容性 |
≮2μF |
|
|
7 |
线性范围 |
0 ～99% |
|
|
8 |
温漂 |
≤±150PPM/℃ |
|
|
9 |
输入阻抗 |
≥4MΩ |
|
|
10 |
电压输入过载能力 |
2 倍标称输入值 |
持续 1s 、间隔 300s 重复 5 次 |
|
11 |
辅助电源 |
DC+9V ～+36V |
|
|
12 |
静态电流 |
≤100mA |
DC+28V |
|
13 |
隔离耐压 |
3000VDC/1min/1mA |
25℃, 电压输入与辅助电源 |
|
3000VDC/1min/1mA |
25℃, 电压输入与外壳 |
||
|
14 |
绝缘电阻 |
≥500MΩ （DC1000V） |
25℃, 原边/外壳/输出 |
|
15 |
质量 |
≤300g |
—— |
|
16 |
通信 |
见产品 |
支持在线升级；ID 可配置 |
|
17 |
工作温度范围 |
-55 ℃～ +105 ℃ |
具体温范视产品等级确定 |
|
18 |
储存温度范围 |
﹣ 55 ℃～ +125 ℃ |
具体温范视产品等级确定 |

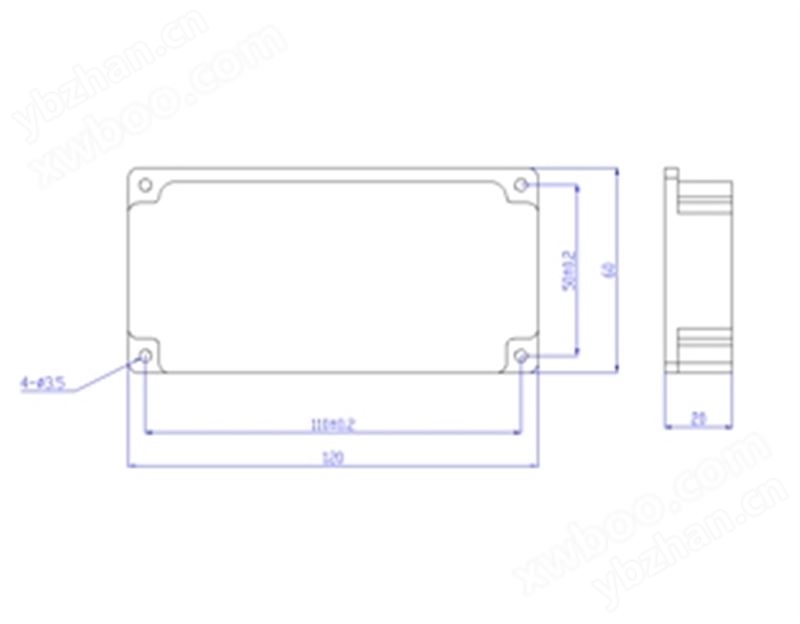

CE-*4R2FA4Z-M2A
|
|
管脚类型 |
颜色 |
定义 |
备注 |
|
引线式
|
输入 |
红线 |
V+ |
电压输入正 |
|
黑线 |
V- |
电压输入负 |
||
|
绿线 |
VGND |
绝缘电阻检测地 |
||
|
辅助电源 |
红线 |
+E |
辅助电源（ DC+9V ～+36V ）正 |
|
|
黑线 |
GND |
辅助电源负 |
||
|
输出RS422 |
棕线 |
T+ |
发送正 |
|
|
白线 |
T- |
发送 负 |
||
|
绿线 |
R+ |
接收 正 |
||
|
黄线 |
R- |
接收负 |
||
|
输出 CAN |
棕线 |
CANH |
CAN 高 |
|
|
白线 |
CANL |
CAN 底 |
l 适用性：针对不同环境、电压、绝缘电阻均有适合的规格
l 精度高：优于GB/T-34131-2023标准精度要求
l 智能化：根据标准，或自定义阈值设定，以及越限报警功能
l 国产化：军级产品，器件满足GJB／Z299C的规定，且器件全国产化
l 可靠性：MTBF（平均故障间隔时间）不低于10000小时,寿命10年；
l 抗扰性：工业级达到100V/米，军级满足标要求
