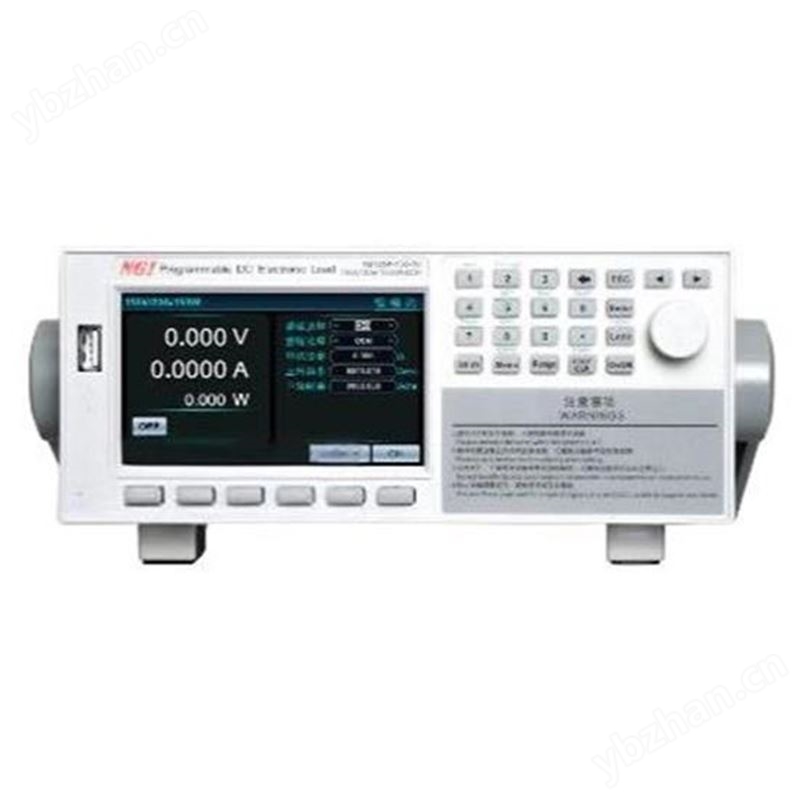

N61200系列多通道直流电子负载

■ 功率规格：150W/4CH、300W/2CH
■ 单机2U半宽集成4通道，通道间支持并联
■ 支持LED模拟功能，LED电源真实拉载测试
■ 支持序列测试、自动测试、Von/Voff、模拟短路、纹波测量功能
■ 支持OCP\OVP\OPP测试、负载效应测试
■ 选配快充测试模块，支持USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0+/PE+ /PE+2.0/FCP/SCP/AFC/VOOC协议
■ 电压、电流、电阻、功率双量程，测量范围广
■ 支持CC、CV、CR、CP动态测试，CC动态高达30kHz
■ 电流上升/下降率可设，电压环路响应速度可调
■ 支持CC1/CC2测试、D+D-电压监测
■ 支持LAN、RS485通讯控制

通道并联，多功率组合

N61200 系列支持通道间并联，可通过并联的方式 (CH1+CH2、CH3+CH4) 达到所需的电流及功率。用户可使用上位机软件或设备界面进行并机设置与操作。

多种工作模式选择

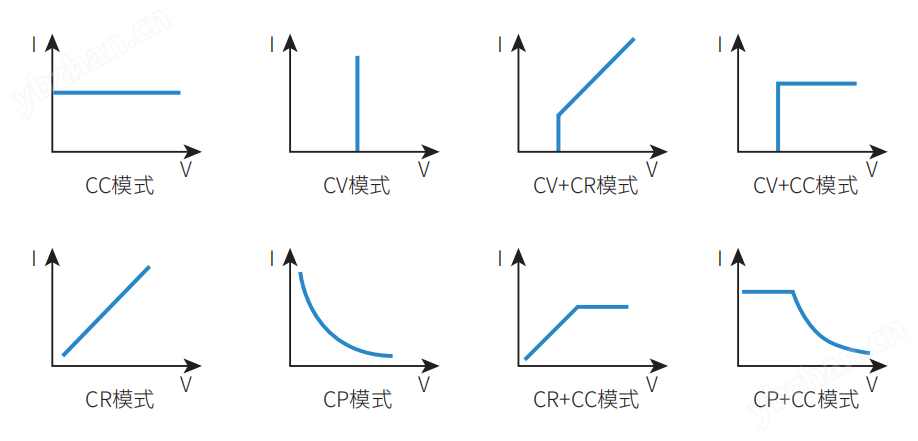

N61200 系列不仅支持常规的 CC、CV、CP、CR 四种工作模式，为了应对实际测试过程中负载特性的变化，还具有 CV+CC、CR+CC、CV+CR、CP+CC 四种组合工作模式。如 CR+CC 适合电源的开机测试，防止电源开机过电流保护；CV+CR 可取代 Von 点的设定应用；CV+CC 可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

LED模拟功能，LED电源测试更真实

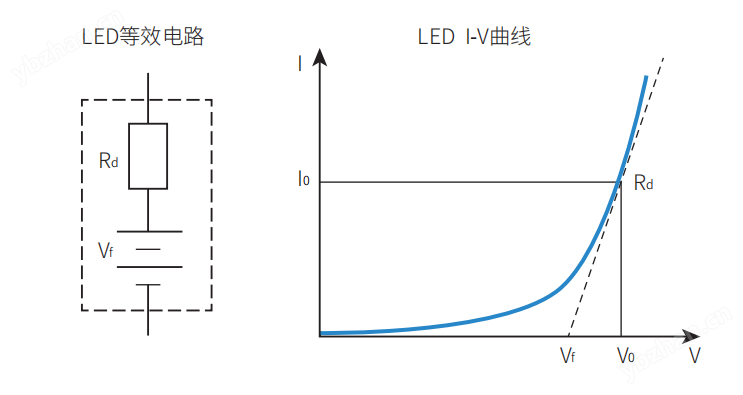

LED 驱动电源是恒流源，输出电流稳定且不能大于 LED 额定电流，以避免加速 LED 衰老损坏。LED 等效为电阻 Rd 与电压源Vf的串联，其 I-V 曲线在工作点（V0，I0）处的切线与真实 LED 非线性 I-V 曲线等效。由于 LED 的 I-V 曲线是非线性的，对于LED电源的测试需求，常规的电子负载 CR 或 CV 模式并不适合，因此需要采用更复杂的负载模型来模拟 LED 的行为。

N61200 系列多通道直流电子负载提供 LED 模拟功能，用户需设置 LED 电源额定电流、LED 工作电压、电阻系数共 3 个参数，即可真实模拟 LED 的拉载特性测试 LED 电源。

过流保护测试功能，电源OCP测试更快捷

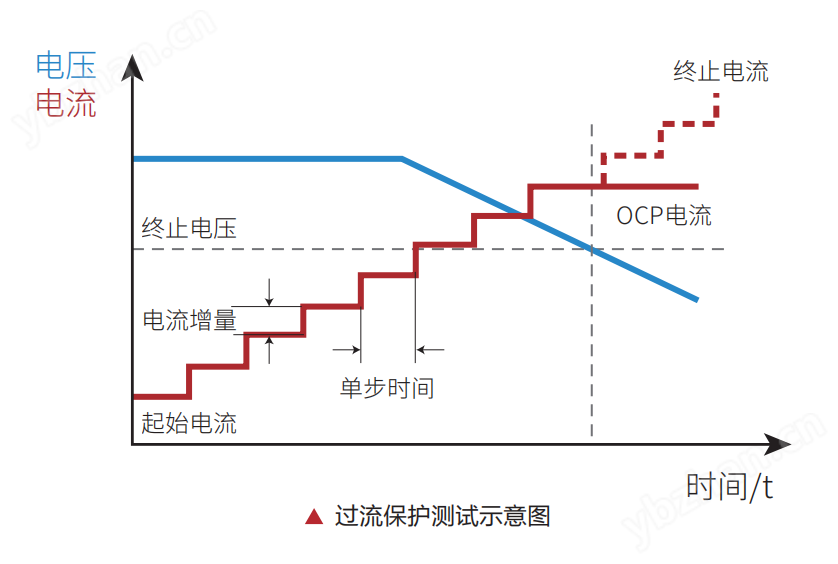

负载提供上升斜坡电流用来测试被测设备电压是否能达到截止电位，以判别电源OCP保护是否正常，通过此测试检查电源过载情况下的被测设备输出响应。

OCP测试时，负载以恒电流模式进行拉载，同时检查被测物电压是否低于终止电压。如被测物电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测物电压高于截止电压，负载增加拉载电流，直 到电压低于截止电压或达到最大拉载电流。
