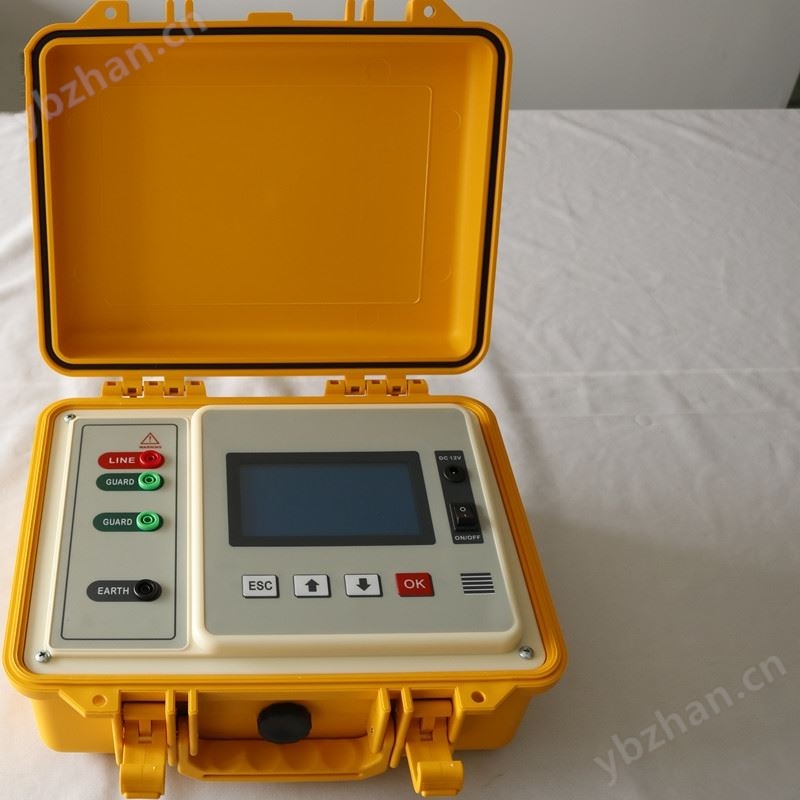

MEV-10000高压绝缘电阻测试仪
一、产品概述
1.1 常规用途
为了满足绝缘电阻测量的智能化，本公司最新开发研制了一款测试仪器。该仪器采用全新技术，具有测量精度高、高压输出功率大、自动测试等特点。整机由微处理器控制，自动完成自检、数据处理、显示等功能，还具有自动放电等功能。
本仪器是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用的仪器。适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
本仪器测量精度高，操作简便，可广泛适用于变电站、发电厂的设备检修，如：变压器、电抗器、电容器、断路器等高压电气设备，进行绝缘电阻、吸收比、极化指数的测量。
1.2 安全事项
★ 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、 潮湿、易爆 等场所使用。
★ 使用本仪器前一定要认真阅读本手册。
★ 仪器的操作者应具备一般电气设备或仪器的使用常识。
★ 本仪器属高精密仪表，应避免剧烈振动。
★ 对本仪器的维修、维护和调试应由专业人员进行。
★ 测试完毕后一定要等放电指示完成后，用放电棒对地放电后，再关闭电源，拆除测试线 。
★ 正确地连接和断开， 当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
★ 在有可疑的故障时，请勿操作。 如怀疑本产品有损坏，请与本公司维修人员联系进行检查，切勿继续操作。
★ 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！
1.3 依据标准
MEV-10000高压绝缘电阻测试仪依据的相关标准如下表所示：
|
序号 |
标准名称 |
|
1 |
GB50150-2006 《电气装置安装工程电气设备交接试验标准》 |
|
2 |
GB6587-86 《电子测量仪器环境试验总纲》 |
|
3 |
GB6593-86 《电子仪器质量检定规则》 |
|
4 |
DL/T845.1-2004 《电阻测量装置通技术条件》 |
|
5 |
DL/T474.1-2006 《 现场绝缘试验实施导则 》 |
|
6 |
DL/T 596-2005 《电力设备预防性试验规程》 |
|
7 |
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 |
|
8 |
GB1094.1-GB1094.6-96 《外壳防护等级》 |
二、产品信息
2.1 突出优势
Ø 一体化方案，轻巧强大，且重量轻，方便携带。
Ø 仪器提供多档输出电压选择， 500V、1000V、2500V、5000V、10000V ，量程可自动切换。
Ø 仪器提供不同测试时间选择， 15S、60S、5min、10min、15min、30min、60min、持续测试 ，程序可自动完成。
Ø 菜单简单友好 ，显示数据清晰易读，阳光下可清晰显示。
Ø 输出功率大、带载能力强。 输出短路电流大于等于3mA ，针对容性试品测量时，测试电压能够迅速上升到输出电压的额定值。
Ø 测量范围宽（0.2MΩ-20TΩ）， 适用于配电变压器、互感器、电抗器、电机、电缆等试品的测量。
Ø 设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
Ø 针对低阻值测量时，采用比例法设计，电压跌落时并不影响测试精度。
Ø 本仪器输出短路电流可直接测量，不需带载测量进行估算。
Ø 仪器具有系统自检功能， 具有短路、过载、放电等故障保护功能，并以声响和文字信息提醒用户。
Ø 采用全新电路设计，引入数字滤波技术，抗干扰能力强、适用于复杂高压现场测量。
Ø 内置超大容量锂电池 ，典型工况下可连续工作10小时以上。智能化充电电路，电池使用寿命长。
Ø 采用全新智能控制，多语言操作界面， 测试程序简单高效，按不同的测试时间选项，即可完成 绝缘测试、吸收比、极化指数、持续测试 ，仪器可按选定的项目自动测量。
Ø 测试完毕后显示残余电压，泄放电压，一目了然。
Ø 仪器带有万年历、 数据存储高达60组 ，关机不丢失数据。
2.2 供电方式
本仪器由内置锂电池供电。
技术指标
|
工作电源 |
直流：内置12.6V/5.2AH锂电池（专用电源适配器） |
||||
|
输出电压 |
500V、1000V、2500V 、5000V、10000V |
||||
|
量程范围及 精确度 |
|||||
|
额定电压 |
500V |
1000V |
2500V |
5000V |
10000V |
|
最大值 |
1TΩ |
2TΩ |
5TΩ |
10TΩ |
20TΩ |
|
测量范围 |
0.2KΩ--10.0MΩ ±5%±3dgt |
1MΩ--10.0MΩ ±5%±3dgt |
1MΩ--10.0MΩ ±5%±3dgt |
1MΩ--10.0MΩ ±5%±3dgt |
1MΩ--10.0MΩ ±5%±3dgt |
|
10 MΩ--20.0GΩ ±5%±3dgt |
10.0 MΩ--40.0GΩ ±5%±3dgt |
10.0 MΩ--100.0GΩ ±5%±3dgt |
10.0 MΩ--200.0GΩ ±5%±3dgt |
10.0 MΩ--200.0GΩ ±5%±3dgt |
|
|
20.GΩ--200.0GΩ ±10%±3dgt |
40.0GΩ--400.0GΩ ±10%±3dgt |
100.GΩ--1.0TΩ ±10%±3dgt |
200.GΩ--2.0TΩ ±10%±3dgt |
200.GΩ--2.0TΩ ±10%±3dgt |
|
|
200.0 GΩ--1.0TΩ ±20%±3dgt |
400.0 GΩ--2.0TΩ ±20%±3dgt |
1.0 TΩ--5.0TΩ ±20%±3dgt |
2.0TΩ--10.0TΩ ±20%±3dgt |
2.0TΩ--20.0TΩ ±20%±3dgt |
|
|
最小分辨率 |
0.1MΩ |
||||
|
电压跌落 |
10% |
||||
|
短路电流 |
≥ 3mA |
||||
|
显示 |
LCD液晶显示屏，阳光下可清晰显示 |
||||
|
工作温度 |
0～45℃ |
||||
|
环境湿度 |
≤ 85%RH，无结露 |
||||
|
储存条件 |
0℃~45℃， ≤ 85％RH, 无结露 |
||||
|
体积 |
长320mm×宽250mm×高120mm |
||||
|
主机净重 |
2.0Kg（含电池） |
||||
