技术指标
|
测量技术 |
TDLAS |
量程范围 |
1 ppmV 到 1000 ppmV |
精度 |
±1% 读数 >100 ppmV
±1ppmV |
重复性 |
|
测量极限 |
1 ppmV |
测量单位 |
ppmV, lb/MMSCF, (ISO18453 or IGT#8), mg/Nm3, dew point °C or °F |
响应速度 |
光路反馈 0.2s 刷新显示 2 to 3s |
工作温度 |
–20°C到+55°C |
电气参数
|
电压 |
110 V AC 或 230 V AC 50/60Hz |
供电 |
室内安装: 80W 室外安装: 180W |
模拟信号 |
输入: 2 x 4-20 mA 用户可配置 输出: 3 x 4-20 mA, 3个警报 250 V AC, 10A |
数字通信 |
RS485 ModBus RTU |
数据记录 |
用户可选择采样周期,从10秒到1天,记录相关参数 |
本地显示 |
4.3” 液晶触摸屏 |
电气接口 |
3 x M20 |
校验
|
出厂模式 |
3 点, 溯源到NPL 和 NIST |
推荐校验 |
根据用户需求 |
机械指标
|
样气流量 |
1 Nl/分 样气, 1 到 5 Nl/分 样气过滤旁路 |
进气压力 |
最大 2000 psig (138 barg) |
出气压力 |
出气口 0.7 到 1.4 bara, 过滤旁路 最大到 3 barg |
工作环境 |
室内/室外 -20 ~ 60°C. 最高 95% RH |
外壳标准/包装 |
铝合金,防爆外壳, IP66,NEMA 4 |
气路端口 |
1/4” NPT (F) |
重量 |
40kg (88lbs) (不带取样系统) |
取样系统外壳 |
304L 或 316L 不锈钢 |
危险场合认证 |
ATEX: II 2G Ex d ib op is IIC T5 Gb Ta –20°C 到+60°C IECEx: 2G Ex d ib op is IIC T5 Gb Ta –20°C 到+60°C cMETus: Class 1 , Div 1, Groups A, B, C, D, T5,Tamb –20°C 到 +60°C, IP66 TC TR Ex: 1 Ex d ib op is IIC T5 |
|
最新一代的 TDLAS 分析仪,在成分变化的天然气和沼气中,进行全自动的,在线湿度测量。 OptiPEAK TDL600 激光分析仪采用先进的激光光谱吸收原理和信号处理技术,是一款高稳定性,性能分析仪, 主要用于天然气中湿度的测量。采用非接触测量技术,只需最少的维护成本,甚至在苛刻的条件下,例如测量过程中改变沼气或酸气的含量。这款分析仪取得了所有危险场合的认证,具有
的性能,高稳定性和灵敏度。

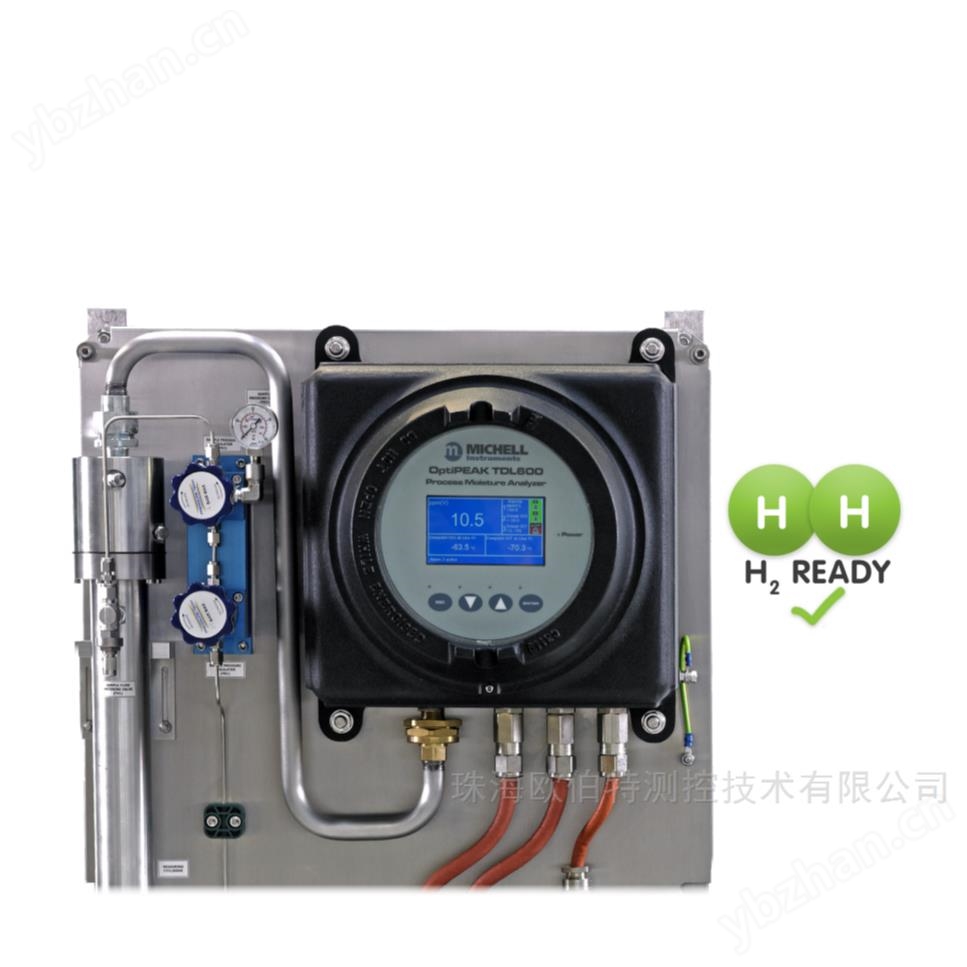

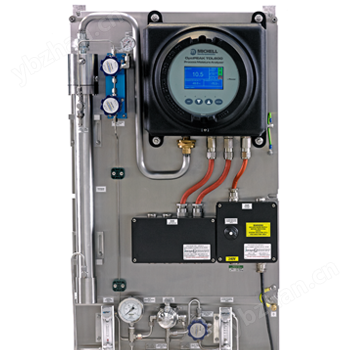

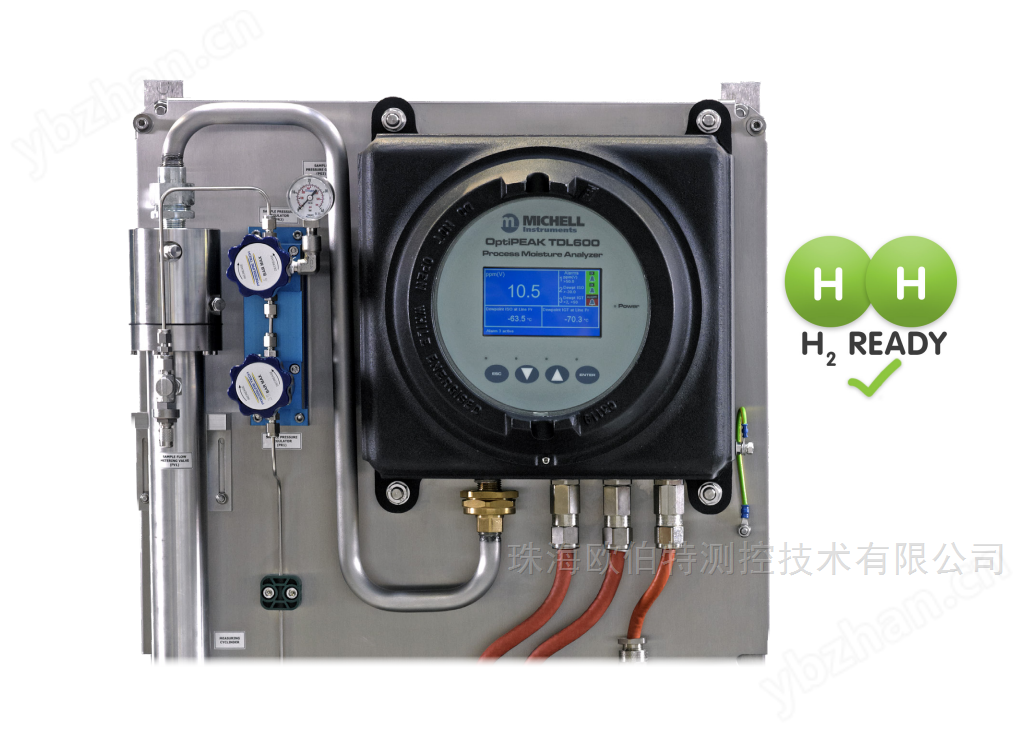

激光测量原理分析仪系统OptiPEAK TDL600激光测量原理分析仪系统OptiPEAK TDL600
