一、产品概述：

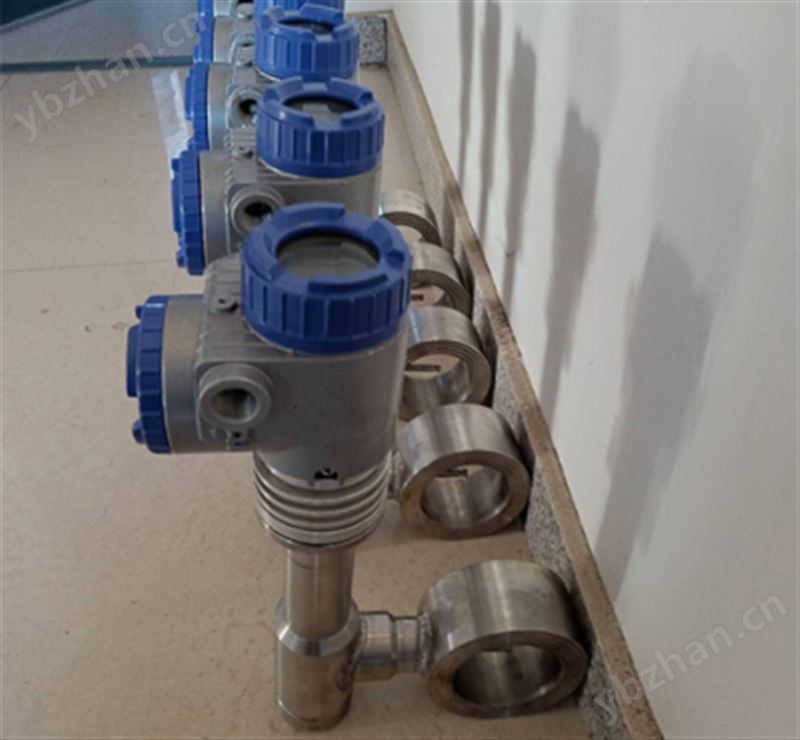

智能 电动浮筒液位变送器 可用来测量液位、界位或密度，输出二线制4～20mADC标准直流信号，并提供HART通信协议输出。使用与其兼容的275、375等HART通信器，可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。支持现场总线FF通信协议。FHUTDF智能电动浮筒液位变送器测量精度高、性能可靠、长期稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业生产过程中的液位、界位测量与控制。
二、结构原理：
浮筒式液位计由浮筒室、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，继而被电子部件放大并转换为4～20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART通信能力。
三、主要技术参数：
测量范围：300～3000mm（更大量程可定做）
精度：液位测量±0.5％FS，界位测量±1％FS
重复性：≤±0.25％FS
死区：≤±0.2％FS
电源：12～30VDC
输出信号：模拟量：4～20mADC
数字量：按HART或FOXCOM通迅协议、现场总线FF通信协议
液晶显示：模拟量mA或液位、界位及百分数范围
负载电阻：700Ω（24VDC供电时）
密度范围：100<ρ<2000 kg/m3
min密度差：0.05 g／cm3
工作压力：2.5～32.0MPa
介质温度：-196～＋400℃
环境温度：-40～＋70℃
工作条件的影响：
供电影响：当电压在规定电压的*小值与*大值间变化时，输出变化≤±0.2％FS
温度影响：≤0.1％/10℃
报警电流：当液位低于变送器量程下限10％或高于变送器量程上限10％时，变送器输出故障报警电流，根据设定为3.8mA或22.8mA。
防护等级：IP65
防爆等级：本安型：ExiaIICT1～T4；隔爆型：ExdIICT1～T6
