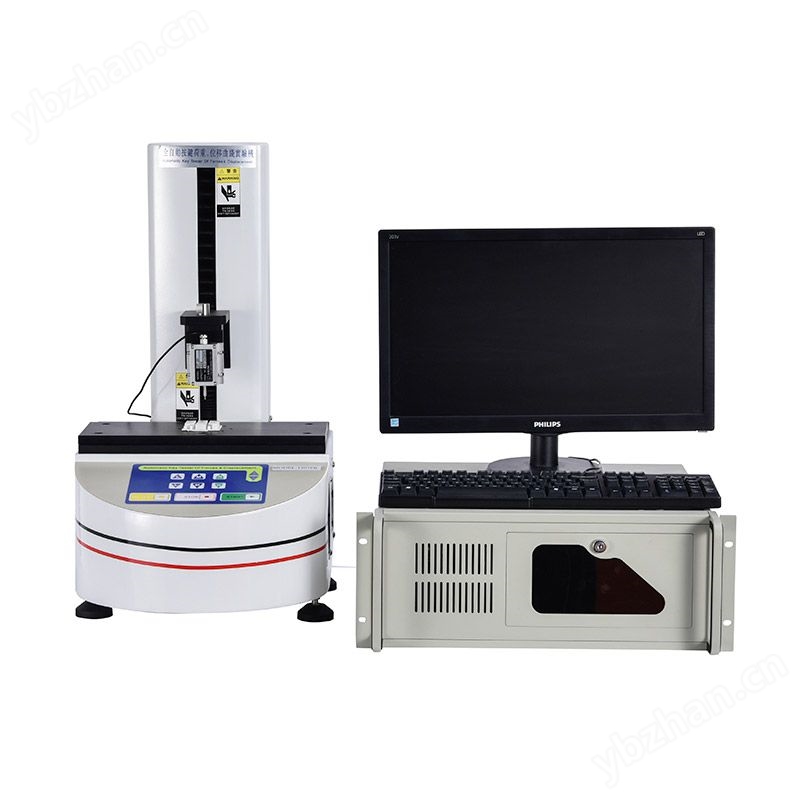

经典三级视频在线观看 1608S Pogo pin探针阻抗测试仪

产品说明及测试项目

1.1产品说明：
探针测试仪主要适用于各种天线顶针、探针、探针式连接器、弹簧针、双头探针、环保探针、手机探针、充电座探针、测试针、天线针之(荷重-阻抗-行程)曲线测试，利用Windows中文视窗书面设定，操作简单方便，且所有资料皆可储存（试验条件、荷重曲线图、测试结果、检查报表等等） 。
本机器高精度马达传动，可提供高精度之(荷重-阻抗-行程)测定，及可得到准确之按键及开关曲线试验。

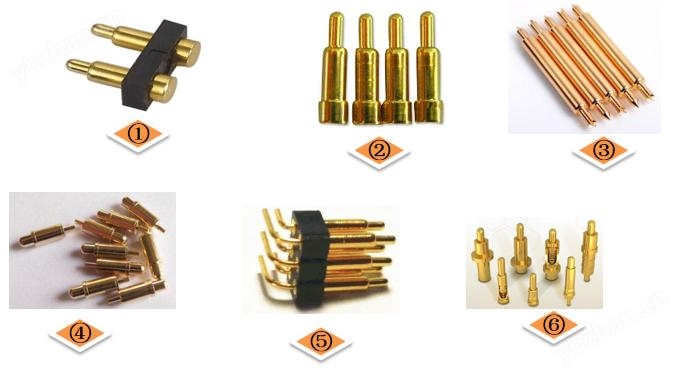

2.2 测试产品：
① 充电座探针

② 弹簧针

③ 双头探针

④ 天线针

⑤ 探针式连接器

⑥ 探针

主要规格参数

1、测定荷重：2000gf

2、最小解析度：0.01gf

3、测定行程：150mm

4、最小显示行程：0.01mm

5、测定速度范围：0～300mm/min

6、机台传动机构：滚珠丝杆

7、机台驱动：驱动马达

8、机台尺寸：440*340*560 (W*D*H) mm

9、机台重量：31kg

10、电 源： 220V

11、动态阻抗功能：：0-3000毫欧

主要功能及特点

1.1主要功能：

※ 测试条件皆可由电脑设定，并可储存。由下拉式选单勾选设定、或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

※ Peak 、Bottom 、 rPeak 、 rBottom 、 Distance及Click 等皆可直接在图上显示数值,

不须人工计算；

※ 测量曲线图由电脑记忆，可随时放大、缩小，一张A4纸可任意指定放置24个曲线图；

※ 测试项目可输入上、下限规格值，测定结果可自动判定OK或NG；

※ 已知行程可测试对应的荷重和电阻，或已知荷重测对应的行程和电阻；

※ 测试完可导出荷重衰减的寿命曲线图；

※ 荷重游标和电阻游标随时检查曲线上任意位置的荷重和电阻；

※ 测试资料储存于硬盘（每一笔资料皆可储存，不限次数）；

※ 检验报表抬头内容可随时修改（中英文皆可）；

※ 检验报表可自动产生，不需再作输入；

※ 检验报表可转换为Excel、Word，PDF等文书报表格式；

※ 在测试荷重与行程的同时，可以测试动态导通电阻功能；

1.2 特点：

1、仪器超载保护；

2、紧急停机装置、上下行程限定装置；

3、软件设定参数值限定上限保护；

软件界面图

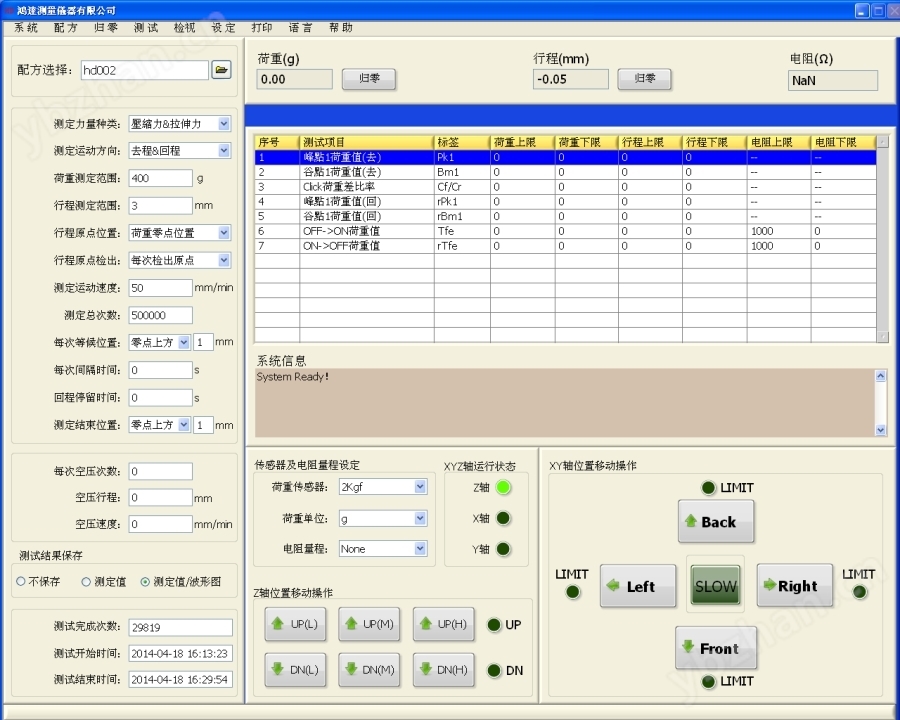

开启软件包后主操作平台界面图:

进入测量执行画面曲线图形及数据显示界面:

名词解释：

Tfe: 下压按键导通瞬间电阻值,导通时的荷重和位移；

Resi：导通后稳定的电阻值；

自动生成的文字报表界面:
