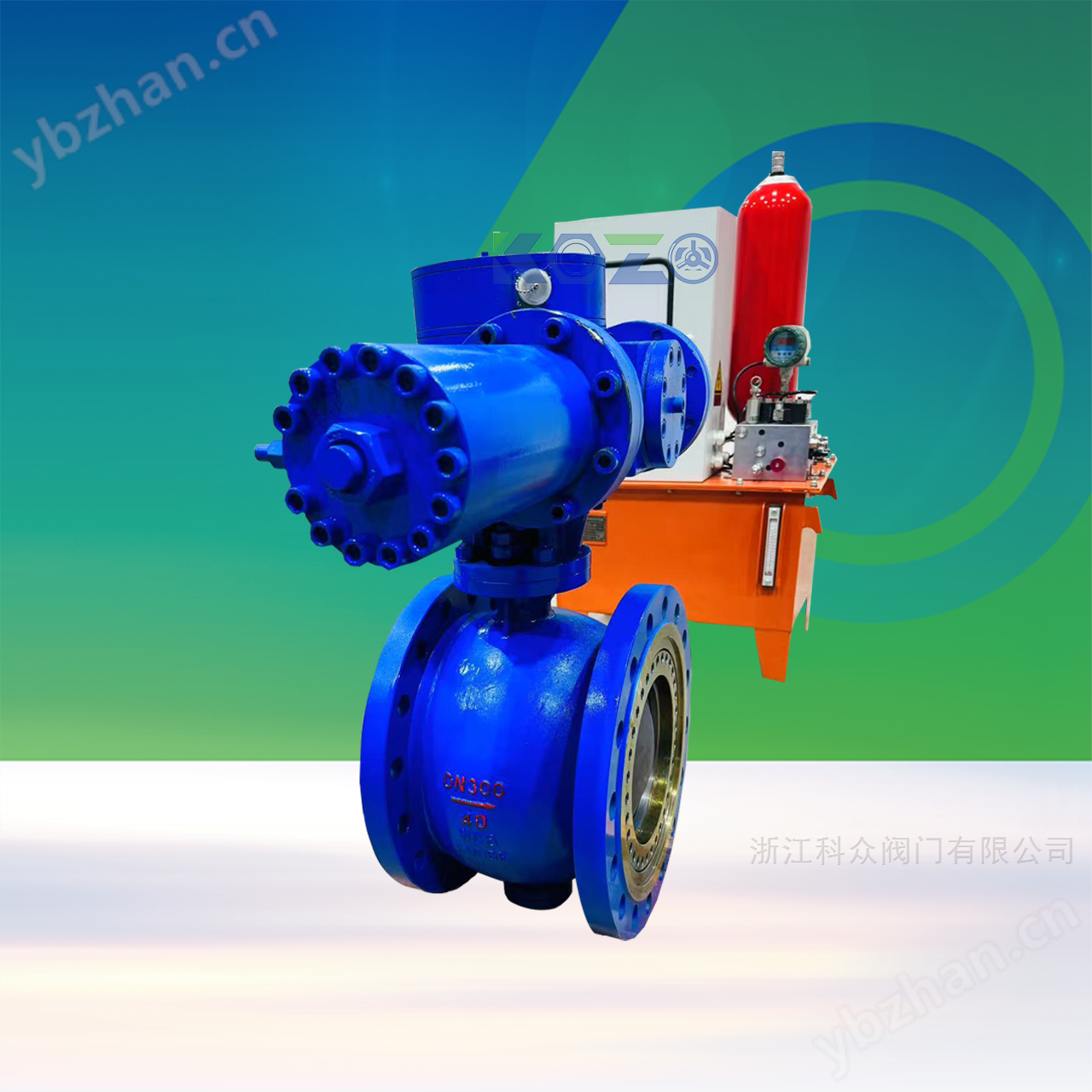

蓄能式用液控蝶阀
蓄能式液控蝶阀的启闭件是蝶板，由阀杆带动，在阀体内绕其自身的轴线旋转90°，从而达到启闭或调节的目的。蝶阀全开到全关通常小于90°，且蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器，其不仅可使蝶板具有自锁能力，让蝶板停止在任意位置，还能改善阀门的操作性能。
蓄能式用液控蝶阀
蓄能式用液控蝶阀
阀与关阀原理
开阀：液控蝶阀开阀时，利用液控站和举升油缸的作用力，通过举臂，重锤杆、阀轴等零件，带动碟板作90°旋转。与此同时，液控站和举升油缸的作用力也通过举臂和重锤杆将重锤垂直提升，将重锤的重力转换为势能，为关阀做好动力准备。
阀 ：蓄能器液控蝶阀开启靠水泵，关闭时靠蓄能器。关阀时分快慢两个阶段，前段为快关，后段为慢关，并可根据用户需要调节快、慢关闭时间及角度 。
门本体
由阀体、蝶板、阀杆、滑动轴承、密封组件等主要零件组成。阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性、抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
动机构
口径DN≥1400采用侧板、摇臂等连接、传动件组成，口径DN＜1400采用齿轮齿条传动机构。传动液压缸设有缓闭时间调节阀，用户可根据设计要求进行调节。

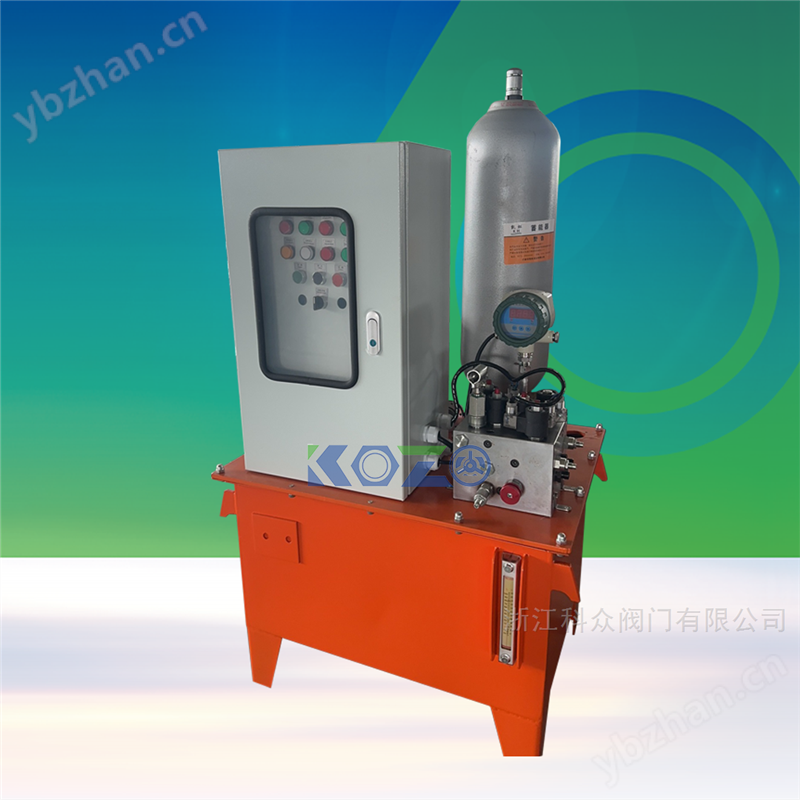

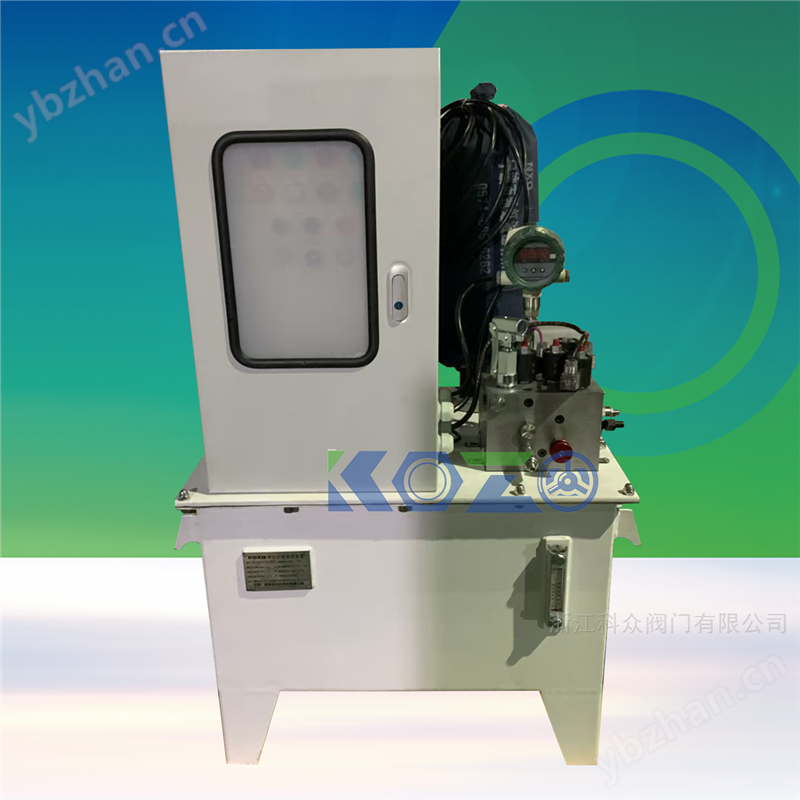

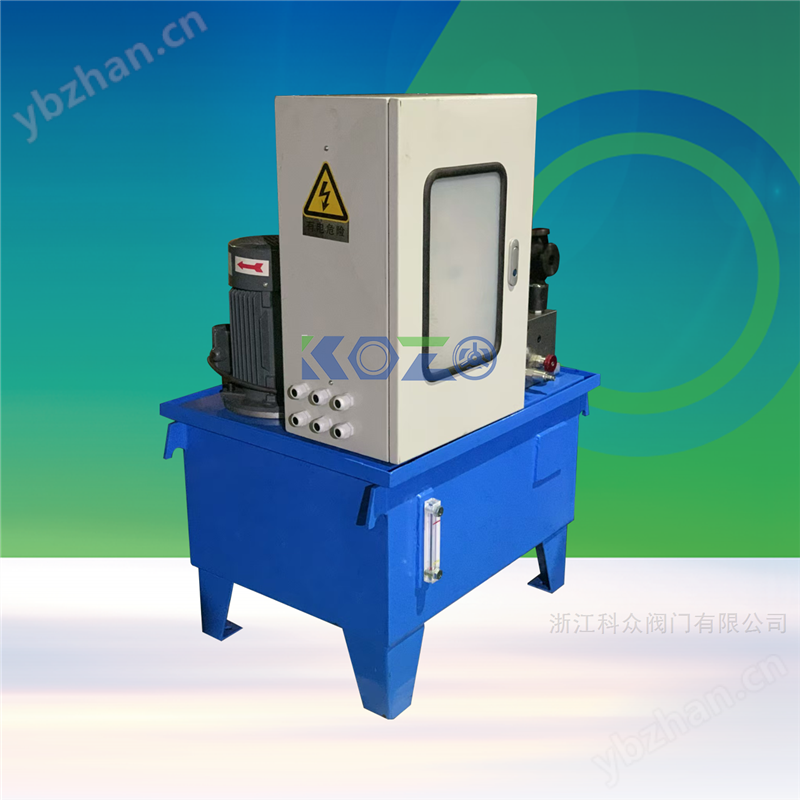

液压站
包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。
蓄能式特点
蓄能器式液控蝶阀在没电情况下，蓄能器内储存的能量能保证阀门启闭一次，提高了阀门使用的可靠性 。
蓄能器液控蝶阀省掉了重锤，占用空间小，安装方便、结构紧凑 。
保压型液压系统设有开阀自动保压和自动复位功能；锁定型具有自动保压和锁定销锁定双重保护 。
电气控制可根据用户需要采用普通型控制和PLC控制，实现了泵阀联动，并可实现就地远控及计算机联控 。
应用场景
蓄能式液控蝶阀应用广泛，常见的应用场景如下：
水电站 ：用于小水电站水轮机进水阀，可实现蓄能保压作用，缓闭截止止回功能，还可用 DCS集散系统 ，实现远程控制、本地控制及管网联动控制功能 。
泵站 ：安装于水利、电力、给排水等各类泵站的水泵出口，替代 闸阀 （蝶阀）和止回阀，减少管路系统中介质的相关问题。
