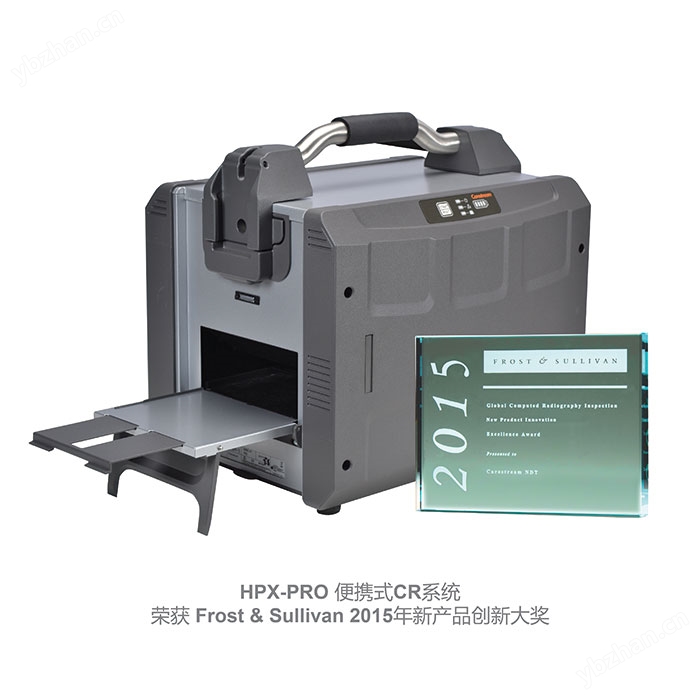

ndustrex HPX-PRO 便携式数字系统
CR
| 硬件 | |
| *传送机构 | 内部水平对置 滚轴 |
| 连接通讯方式 | 千兆以太网通讯 |
| 网络传输 规范 | 兼容DICOM & DICONDE |
| *散热系统 | 内置进气滤网及正压过滤系统，防止灰尘进入设备内部 |
| 扫描光学器件 | 位于影像区域上方，以消除因重力下降的灰尘颗粒影响 |
| *擦除系统 | 高效率低能耗的LED擦除系统，可实现扫描和擦除同时进行 |
| 扫描像素 | 25微米、50微米、100微米 |
| *成像板尺寸 | 最宽6英寸*最长96英寸 |
| 底座 | 带减震脚的刚性铝制结构 |
| 电源 | 100-240伏交流电（自动电压适应） |
| 电池 | 24伏标准工具电池 |
| 电池使用时间 | 系统待机4小时或45分钟扫描&擦除 |
| 外形尺寸 | 16英寸（41厘米）*13英寸（33厘米）*12英寸（31厘米） |
| *重量 | 35磅（16千克） |
| 工作站配置 | Intel Xeon CPU/16GB内存/1T硬盘/4GB显存专业图形卡/3MP彩色显示器 |
| 软件 | |
| *运行平台 | Windows 7 64 位 |
| *语言 | 简体中文 |
| *快速作业设置 | 通过软件设置客户参数，为每个影像创建自动化电子铅字标识；设置焊缝标号并可选择自动递增功能，可以按设置要求自动保存影像。 |
| *自定义报告功能 | 创建用户自定义报告模式，保存每个客户专属的报告模块，设置完成后只需要按一键就能生成报告。 |
| * EDGE 滤镜 | 各种影像显示滤镜，不改变原始像素值。包括8组 EDGE 滤镜，而且滤镜参数可以自定义，允许对所显示的影像进行数字增强以辅助解析。 |
| 观看工具 |
• 分屏显示功能来轻松比较多个影像 • 缩放、放大、旋转和平移功能以实现的查看灵活性 |
| 管理工具 |
• 单一或批量文件导出功能 • 缩略图影像检索系统供快速选择 • 自动文件保存选项允许用户自动扫描并快速存储图像，本地元数据存储允许关键字搜索 • 通过软件可调节激光功率和 PTM 增益来优化影像捕捉分辨率和信噪比 |
| 测量工具 | 外形尺寸、缺陷大小、壁厚、角度、厚度等测量工具 |
| 壁厚自动测量工具 |
壁厚自动测量工具可以界定外壁和内壁，自动测量壁厚并显示： • 单壁厚度 • 双壁厚度Double wall thickness • 规定的 ROI 中的最小和厚度 |
| 数据管理 |
• 自动图像文件控制跟踪最近使用该文件的人以及对原文件所做的任何修改 |
| 其他 |
•
多用户帐户权限密码控制
|
简单的用户控件
包括易读的系统状态、电源以及以太网连接LED（配有独立的LED
电量显示）。.
过滤器/通风口
可替换的空气过滤器能阻挡尘埃和污垢。
加长折叠式供片门运输或不使用时
折叠式入口和出口能够封闭装置并阻挡尘埃和污垢。 磁铁使门保持关闭。 每扇门都有加长部分，可支持长达 17 英寸的长板。
可拆卸式把手
移除两个十字螺钉就能将把手拆下以降低高度（高度降低至 14 英寸）。 移动胶片实验室无多余空间，所以当您尝试在狭小空间内进行安装时，一尺一寸都要珍惜。
电池座
包括可供使用的电源接口及用于备用电池的存储接口，每块电池能够提供 4 小时的待机时间和 45 分钟的成像时间。
安装支架
使您在运输中可以将装置固定在安装板上。 可选安装支架能够连接到工作台，使 HPX-PRO 可快速装入固定装置，以便在崎岖道路上运输。 在气候影响可掌控的环境下，一天内就可将其迁移并进行安全存储。
以太网和电源连接
装置安装时间少于 5 分钟。 连接以太网和电源电缆后，您就可以开始工作了。
肩带
配备的可拆卸式肩带使您在运输过程中可将设备背在肩上。
软件特点
快速工作设置
使用 INDUSTREX 软件可设置客户参数、自动为每张图像生成电子 FLASH 及实现拍摄编号自动增量，这一切使拍摄准备变得快速、便捷。
在批处理模式下，定义拍摄参数并输入需要拍摄的焊缝数量。设置焊接编号并打开自动增量功能以在成像板处理时命名焊缝。
片刻之间完成成像、分析和核准
将批处理模式添加到 INDUSTREX 软件中，从而使得 HPX-PRO 可与胶片保持同步。 和其他 CR 系统不同，HPX-PRO 可在一次处理中完成扫描和擦除，这就消除了擦除过程中成像板的来回等待时间。
HPX-PRO 的目标是每分钟处理一个焊缝（基于 5-3/4 英寸的成像板长度）。通过已应用的预设 EDGE 过滤器，可在显示屏上扫描、擦除和显示图像。
自定义报告
只需几秒钟就能制作出自定义的多线或单独拍摄风格报告。 创建工作报告时，只需选择想要包含的焊缝并单击“创建报告”。 在数秒内生成一份带有预选数据的自定义多线或单独焊缝风格报告。
|
扫描光学 |
|
位于成像区域上方，可消除重力形成的微粒 |
|
成像板供片 |
|
荧光体朝上以防止损坏 |
|
网络连接 |
|
以太网 |
|
风量 |
|
过滤以阻挡尘埃和污垢 |
|
擦除 |
|
高效率低功耗的 LED 擦除灯 |
|
维护 |
|
用户可维修部件 |
|
校准 |
|
全厂校准并准备投入运行 |
|
扫描分辨率 |
|
25 微米、50 微米和 100 微米 |
|
成像板尺寸 |
|
宽度 6 英寸 x 长度 96 英寸 |
|
软件 |
|
INDUSTREX（发货前安装并测试）Windows 7 Ultimate 64 位 |
|
图像过滤器 |
|
自定义 EDGE 图像显示过滤器。 10 个预定义的过滤器，其中包括专为伽马作业预定义的 2 个过滤器。 过滤器可增强显示且原始图像始终保存在文件中。 |
|
显示屏 |
|
笔记本电脑，3MP（彩色）或 5MP（单色） |
|
底座 |
|
带减振脚的刚性铝制结构 |
|
电源 |
|
100-240 VAC（自动电平调节） |
|
电池 |
|
24 伏标准工具电池 |
|
电池寿命 |
|
每块电池待机时间 4 小时/活动扫描和擦除时间 45 分钟 |
|
保修期 |
|
1 年的配件和人工保修 |
|
安装 |
|
送货完成后，客户可以在 5 分钟内轻松、快速地完成现场安装 |
|
尺寸 |
|
16 英寸（41 厘米） x 13 英寸（33 厘米） x 12 英寸（31 厘米）。 |
|
重量 |
|
35 英镑（16 千克） |

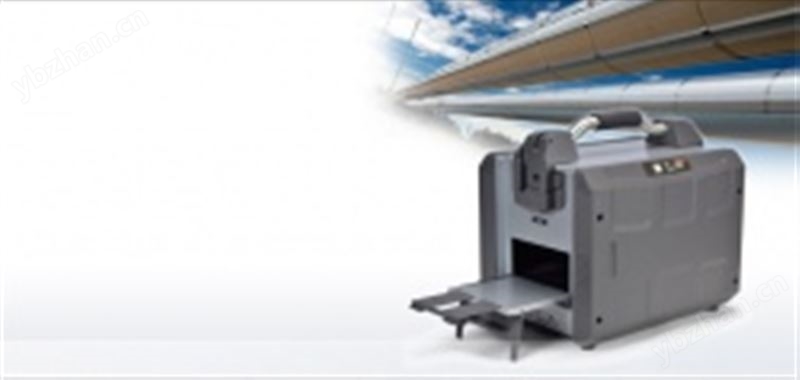

CR 系统适用于所有无损检测场所
HPX-PRO 便携式 CR 系统专为在恶劣的无损检测环境中进行高通量的数字成像而设计。 此解决方案轻巧（35 英镑/16 千克）、便携，可在 5 分钟内完成安装，处理焊缝时间最长不过 1 分钟，生成的高质量数字图像可用于快速分析并生成最终报告。 HPX-PRO 是一套完整的解决方案，采用 Carestream 提供的 INDUSTREX 软件以扫描、显示并存储您的所有数字资料。
HPX-PRO...高产出数字化、的成像性能、专业的分析结果
