一、产品简介

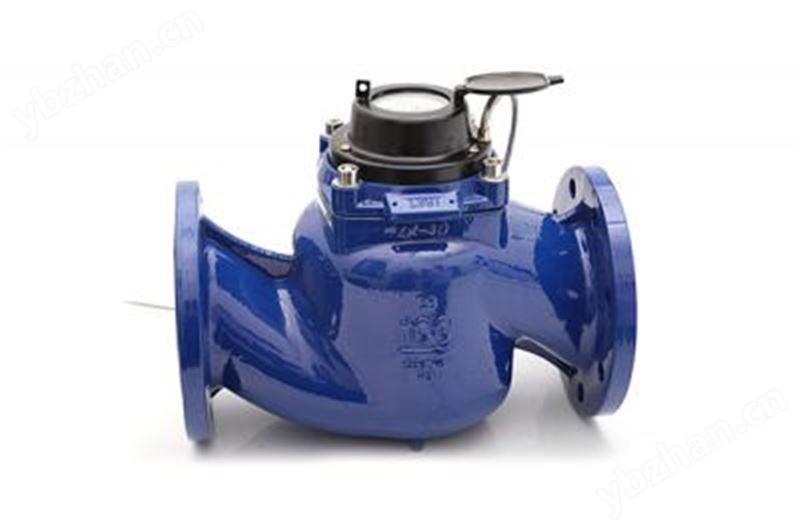

本款光电直读大口径水表用于记录流经自来水管道饮用冷(热)水的累积流量及瞬时流量，采用光电直读抄表技术，数字信号输出方式，可直接读取当前表盘的示数，抄表准确率可达99%。非常适用于各大供水公司的水量监控系统以及企业、高校等单位的二级计量体系。
二、主要功能
1.流量性能：基表技术与生产工艺均引进自德国，的设计保证了水表的低区灵敏度和高区流通性能;WS型垂直螺翼式大口径水表集中了水平螺翼式水表和旋翼式水表的优势，采用全流量检测，被测水流为轴向水流，低进高出，测量精度高，尤其在低流量下，精度高于其他类型水表，不锈钢内置滤网设计，确保了产品长期稳定的工作。WPHD则适用于特大流量的计量，壳体内腔带有整流功能，能有效降低水表前所安装的弯头、T型管、变径管、滤水器、阀门等干扰件对水表测量精度的影响，抗扰流性能达到等级U0、D0。
2.防护等级高：采用的铜封技术，整体防护等级达到IP68，确保不会受潮和表面起雾。
3.读数准确：采用霍尔或磁阻或无磁采样，10L计量，采样精度高。
4.使用寿命长：采用低功耗设计，电子单元使用寿命远大于国家规定水表强检周期。
5.实时抄收功能：可以根据远传指令将表内的计量数据和状态数据实时抄出。实时采集当前水表示值，为准确核算产销差提供计量保障。
6.计量精度：传感器是无磁非接触式的，不存在外界磁干扰引起读数不准的情况，电子读数装置不影响原来一次仪表的计量精度。
7.远传功能：使用NB-IoT/LORA数据通讯，实现数据远传。
8.维护方便：机电转换模块采用插拨式设计，可与水表分别独立安装，该模块通用性强，具有全面互换性，可以在两种水表之间相互移植。
9.兼容性强：支持多种通讯协议，可方便快捷地接入各种管理调度系统。
三、流量参数
| 类别 | 口径 | 测量范围 | 过载流量 | 常用流量 | 分界流量 | 最小流量 |
| mm | Q₃/Q₁ | Q₄ | Q₃ | Q₂ | Q₁ | |
| m³/h | m³/h | m³/h | m³/h | m³/h | ||
| 垂直螺翼式大口径水表 | 50 | 80 | 50 | 40 | 0.8 | 0.5 |
| 200 | 0.32 | 0.2 | ||||
| 65 | 80 | 50 | 40 | 0.8 | 0.5 | |
| 200 | 0.32 | 0.2 | ||||
| 80 | 80 | 78.75 | 63 | 1.26 | 0.7875 | |
| 200 | 0.504 | 0.315 | ||||
| 100 | 80 | 125 | 100 | 2 | 1.25 | |
| 200 | 0.8 | 0.5 | ||||
| 150 | 80 | 312.5 | 250 | 5 | 3.125 | |
| 200 | 2 | 1.25 | ||||
| 200 | 80 | 500 | 400 | 8 | 5 | |
| 200 | 3.2 | 2 |
四、安装参数
| 型号 | 公称口径mm | 长度mm | 高度mm | 拆卸高度mm | 重量Kg | 连接法兰按GB/T 1724.6-1198 | ||
| 法兰外径mm | 螺栓中心圆直径mm | 单边螺栓数 与孔直径 | ||||||
| 垂直螺翼式大口径水表 | 50 | 280 | 228 | 262 | 14.5 | 165 | 125 | 4-φ19 |
| 65 | 300 | 238 | 262 | 16.8 | 185 | 145 | 4-φ19 | |
| 80 | 370 | 290 | 361 | 29 | 200 | 160 | 4/8-φ19 | |
| 100 | 370 | 306 | 380 | 31 | 220 | 180 | 8-φ19 | |
| 150 | 500 | 445 | 607 | 78 | 285 | 240 | 8-φ23 | |
| 200 | 500 | 564 | 720 | 120 | 340 | 295 | 8/12-φ23 | |
